AutoCAD点命令详解

在CAD中，点（POINT）命令，无疑算是基本命令里的基本命令了。但真正走近“点”这个命令并深入研究它，才发现原来这个命令比想象的更实用。

1,“点”这个祝艳命令说起来真的不算很常用，因为默认的“点”对象很小一个，画在直线或曲线上，打印出来根本看不到，也就没有画的必要了。也因此，在标准的绘图工具栏中，已经找不到它的位置了。

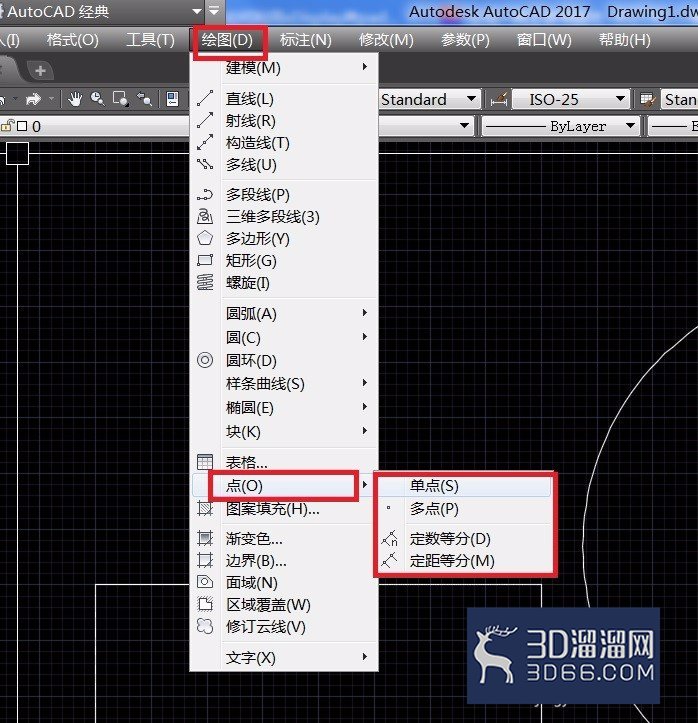

但是在画图过程中，还是有它的实用价值的。我们可以从菜单“绘图”中找到制图命令“点”率况。可以看到，等分命令也被放到点的命令组里面了。其实等分也算是点命令实用性最大的体现。

2,现在我们通过一个小的制图任务来学习“点”命令：将已经完成的圆形，均分成5份。

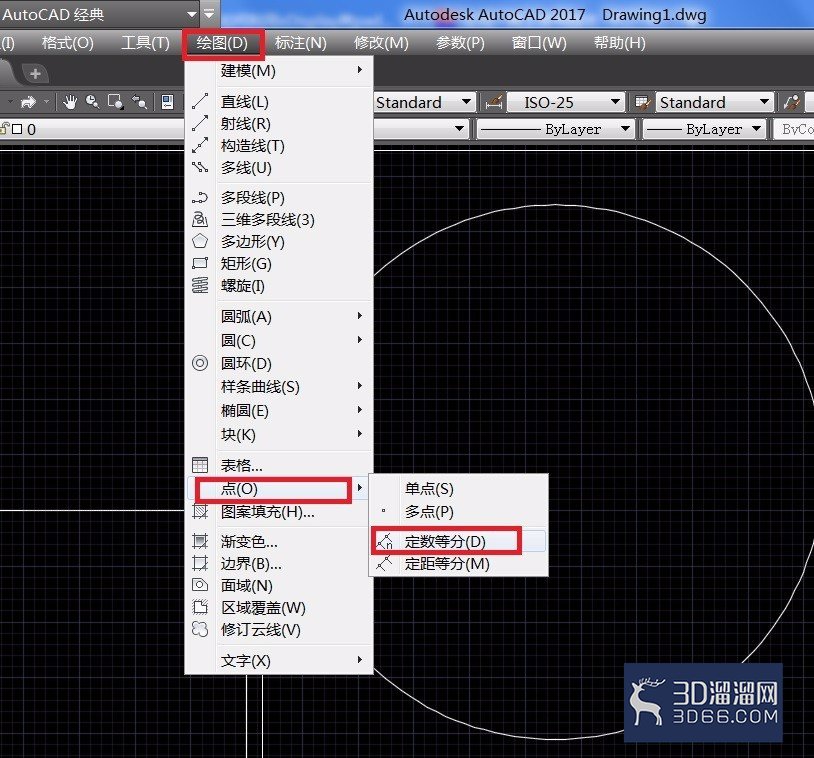

选择菜单“绘图”-命令组“点”-命令“定数等分”，则等分命令启动。我们也可以通过在命令栏输入“DIV”来启动同样的命令。

3,根据命令的提示，选择要等慎珠巨分的对象-圆形，然后输入要等分的份数-5份，然后回车。命令执行完毕。

4,从图面上却看不到任何的变化。但是用鼠标框选，却能够发现，命令已经自动完成了5个点的绘制。

5,现在问题来了。如果想要让CAD更明显的显示出所有的点对象，能不能做到到呢？答案当然是肯定的。通过一个系统参数，我们可以改变点对象的外形。这个参数叫做PDMODE. 而且这个参数是CAD里面少有的可选数字很多的一个参数。

它的取值（0,1,2,3,4）+0，+32，+64，+96. 一共有20个数字可选。后面附图是pdmode取值为100的时候点的表现形式。

6,如果对PDMODE各参数对应的图形不是很熟悉的话，还有另外一个选择。那就是命令PTYPE. 跳出点样式窗口，可以点的样式和大小进行合乎制图要求的修改。

本期关于“AutoCAD点命令详解”的讲解就到这里啦，希望大家能学有所获！想了解更多CAD的独家技巧和素材，请继续关注3d66资讯哦~
