CAD图放大缩小后怎么保持标注尺寸不变？

在CAD制图中我们经常要用到图形的缩放命令，比如图太大了，我们可能要缩小，图太小了，我们可能要放大。如何保持图放大或缩小后，标注的尺寸还可以保持不变呢？下面介绍2种方法来解决这个问题。

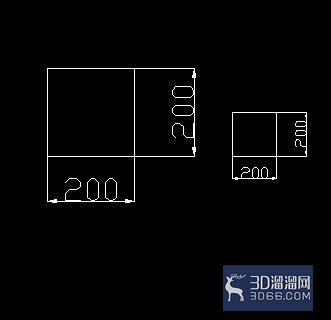

1、如下图所示，是3000X3000的一个矩形，输入快捷键命令SC把这个图缩小0.5倍后，我们发现尺寸就变成1500X1500。

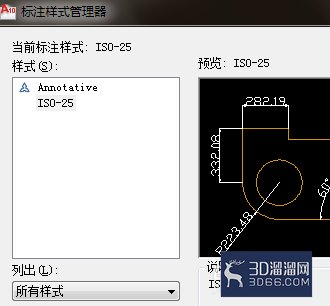

2、要保持原有的尺寸不变，需要在标注样式里修改。输入快捷键命令D后弹出如图以下的对话框。

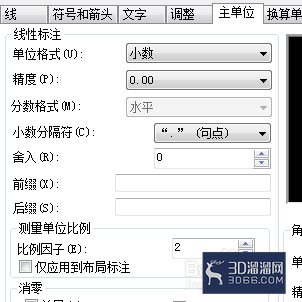

3、选择右侧的修改，点击上方的主单位的标签。在测量单位比例里由默认的1改为2，如下图所示。

4、然后点下方的确定，关闭这个对话框后可以看到之前的尺寸1500X1500又变成了3000X3000了。

5、同理如果图是放大2倍的话，在测量单位的比例里要改成0.5就可以了。这样原来标的尺寸可以保持不变。

6、第二种方法把这个图做成块，选择的时候和尺寸一起选。然后用这个块进行缩放比例，原来标的尺寸不管是放大还是缩小都保持不变。
