怎么使用CAD简单绘制“三级化粪池”？

在现代建筑工程和环保项目中，化粪池扮演着至关重要的角色。尤其是三级化粪池，因其能有效分离和处理废物，被广泛应用于污水处理。对于设计师而言，能够使用CAD软件高效准确地绘制出三级化粪池的设计图是一项基本技能。本文将指导你通过几个简单的步骤。

工具/原料CAD2007一、简单绘制俯视图

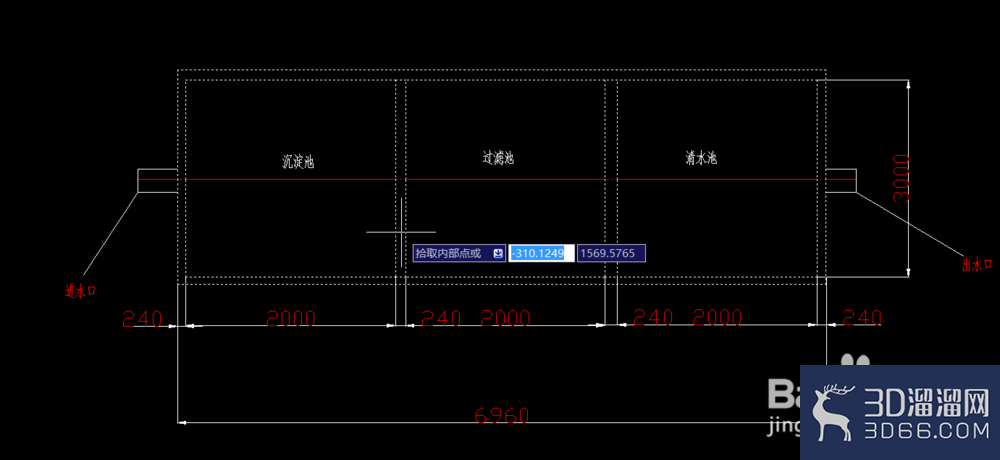

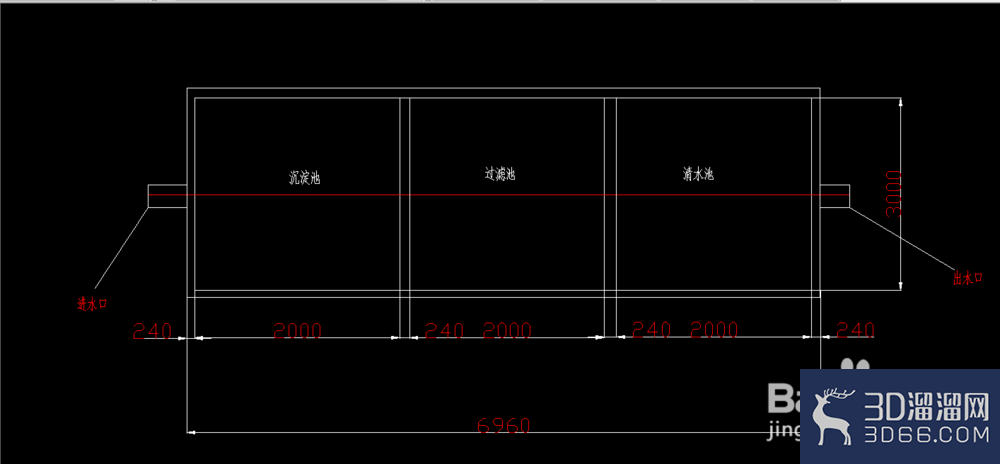

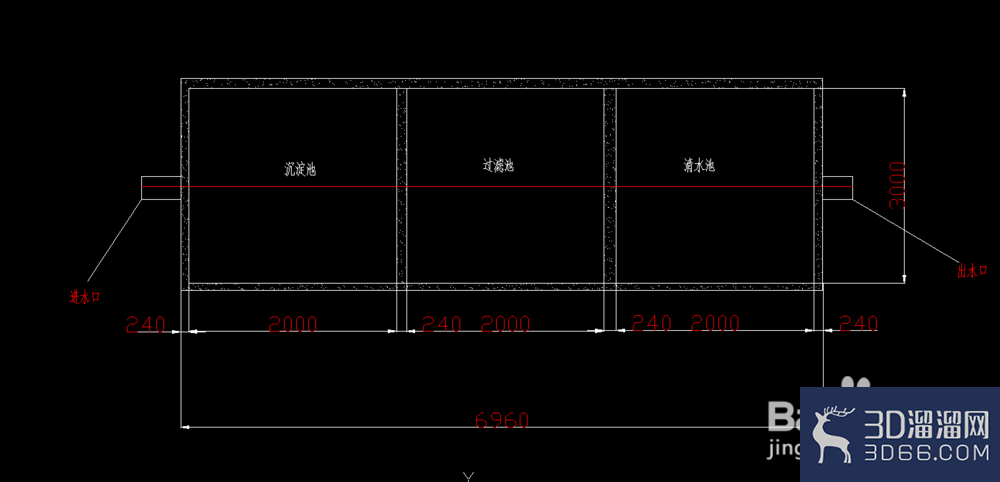

1、打开CAD,点击绘图工具栏中的“矩形”或“直线”按钮，点击“ 正交 ”按钮，绘制三级池（沉淀池、过滤池、清水池）以及进出水口，并进行标注。

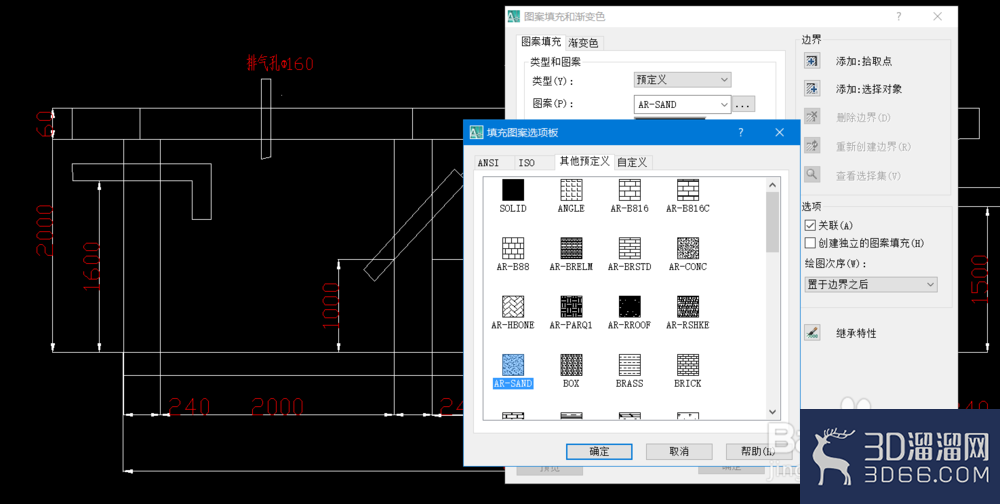

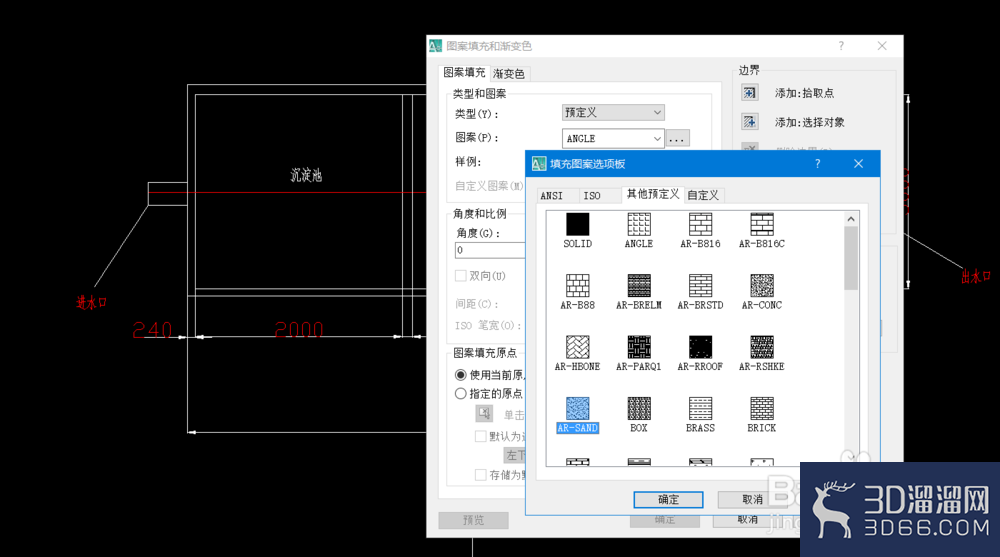

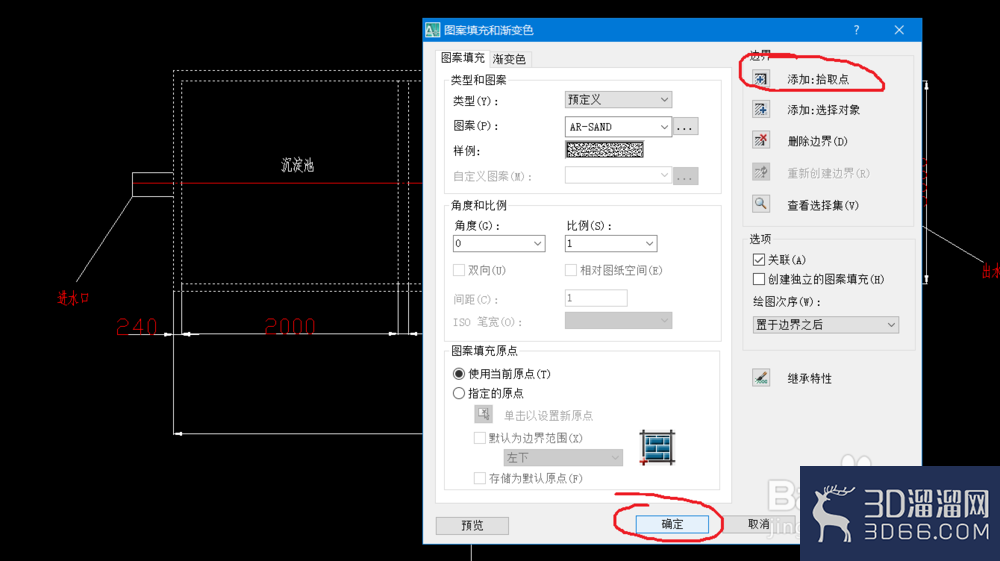

2、点击绘图工具栏中的“背景”按钮，点击图案选择合适的材料或颜色。

3、点击边界“拾取点”或“选择对象确定边界，点击确定即可设置图形材料或颜色。

二、简单绘制剖面图

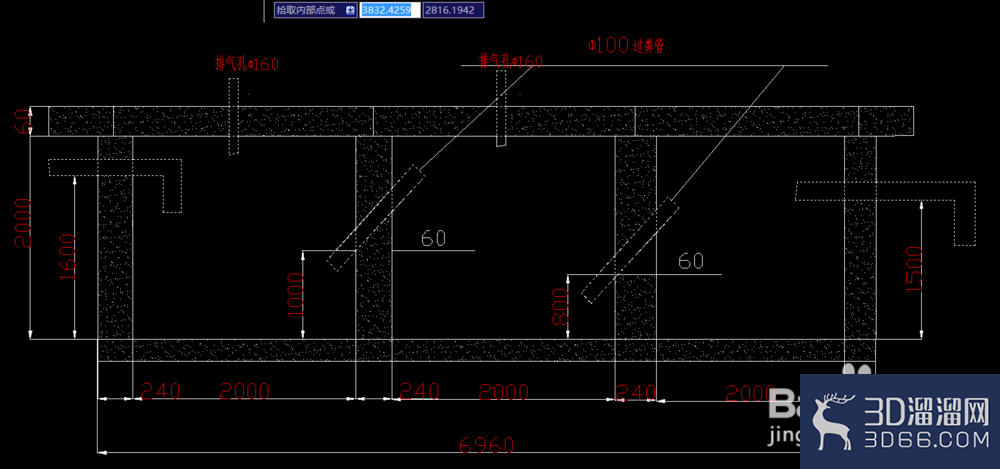

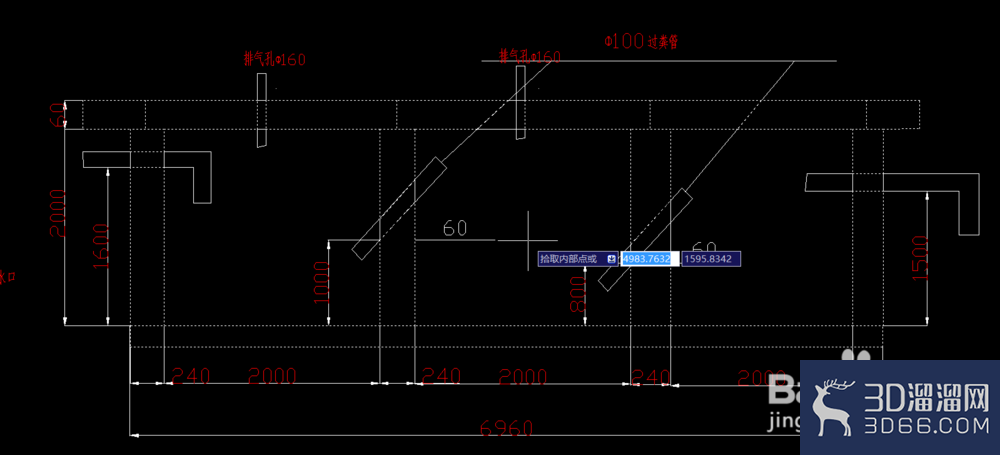

1、点击绘图工具栏中的“矩形”或“直线”按钮，点击“ 正交 ”按钮，绘制三级池的剖面以及管道、排气孔，并进行标注。

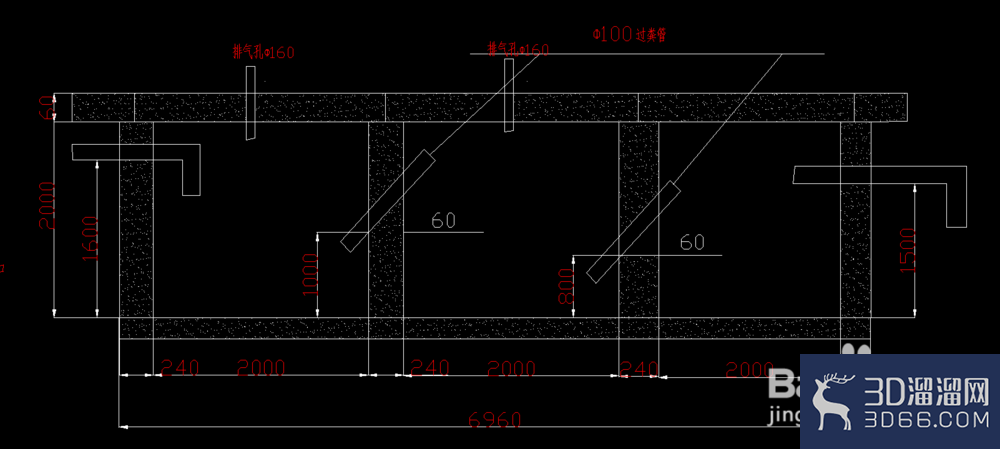

2、设置三级池剖面材料及颜色：点击绘图工具栏中的“背景”按钮，点击图案选择合适的材料或颜色。

3、点击边界“拾取点”或“选择对象确定边界，点击确定即可设置三级池剖面材料或颜色。

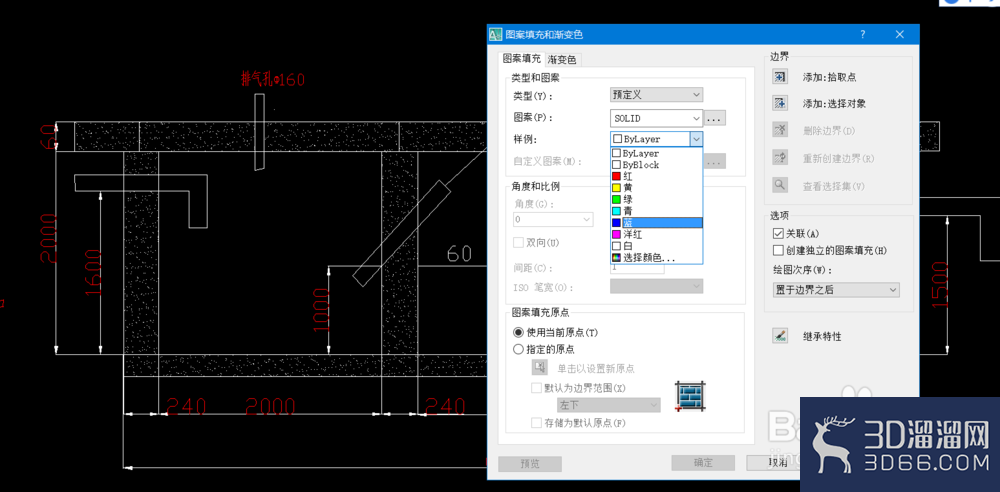

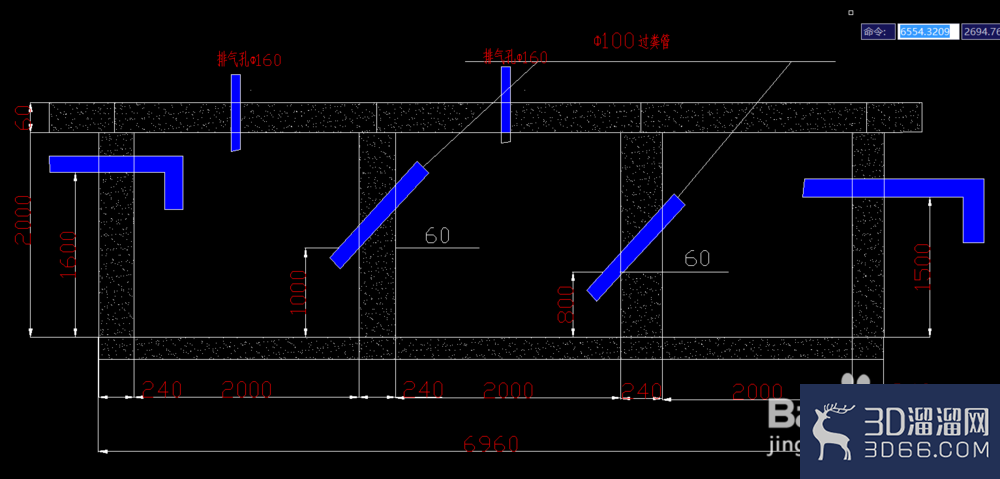

4、设置管道剖面材料及颜色：点击绘图工具栏中的“背景”按钮，点击图案选择合适的材料或颜色。

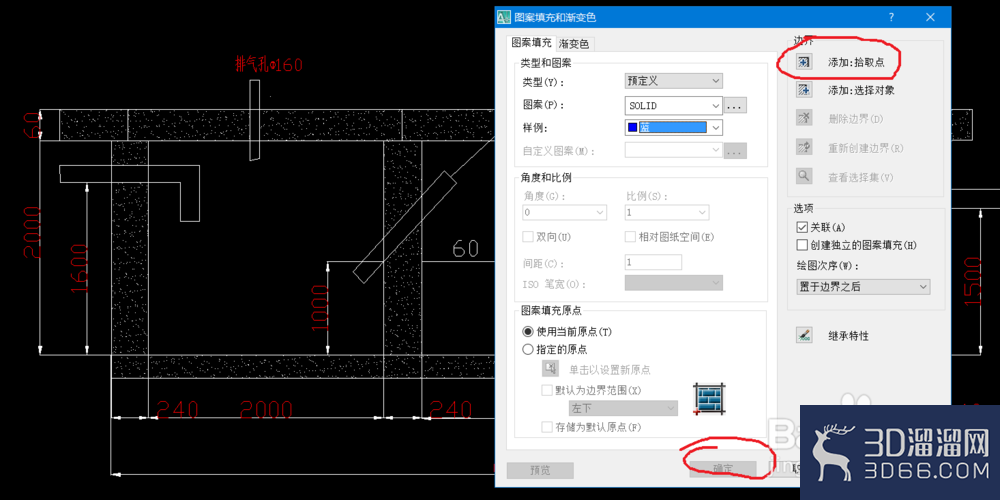

5、点击边界“拾取点”或“选择对象确定边界，点击确定即可设置管道剖面材料或颜色。

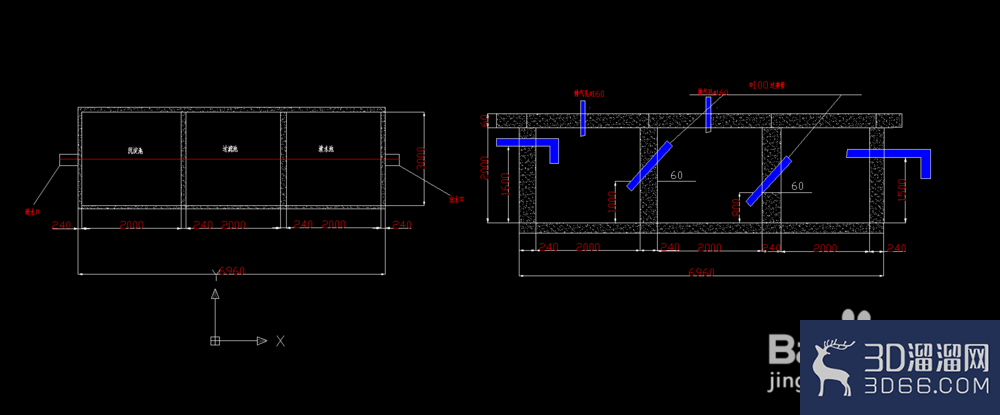

注意事项绘制简单图时，注意要体现出各个部分的长、宽、高、角度（即设置标注）及使用材料（即设置背景）。
