AutoCAD怎么设置多线段的线宽？

在使用AutoCAD 2014工作时会遇到各种各样的问题，比如需设置多线段的线宽。那么如何进行操作呢？下面小溜与你分享具体步骤和方法。

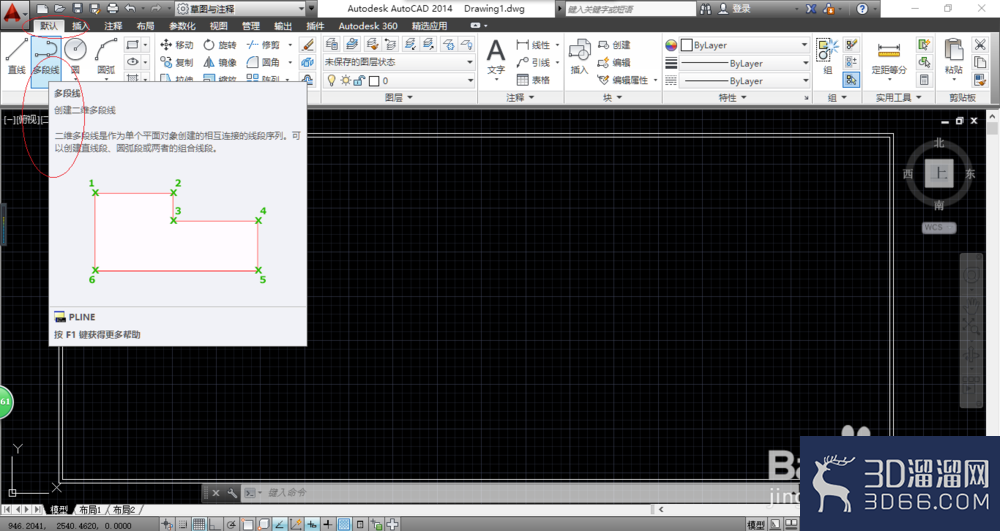

1、启动AutoCAD 2014辅助设计软件，如图所示。选择默认→绘图功能区。点击多线段图标。

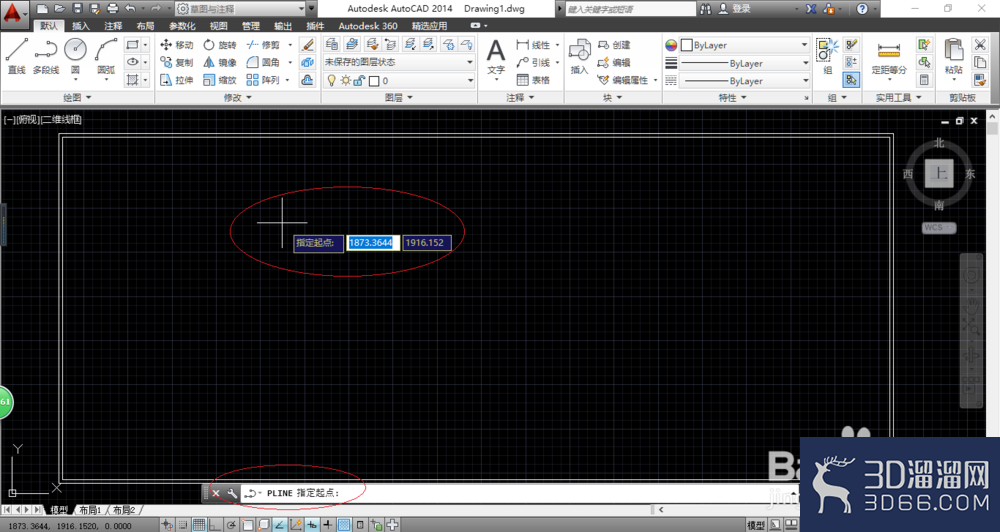

2、如图所示,命令窗口显示PLINE 指定起点。拾取多线段的起点，单击鼠标左键确认。

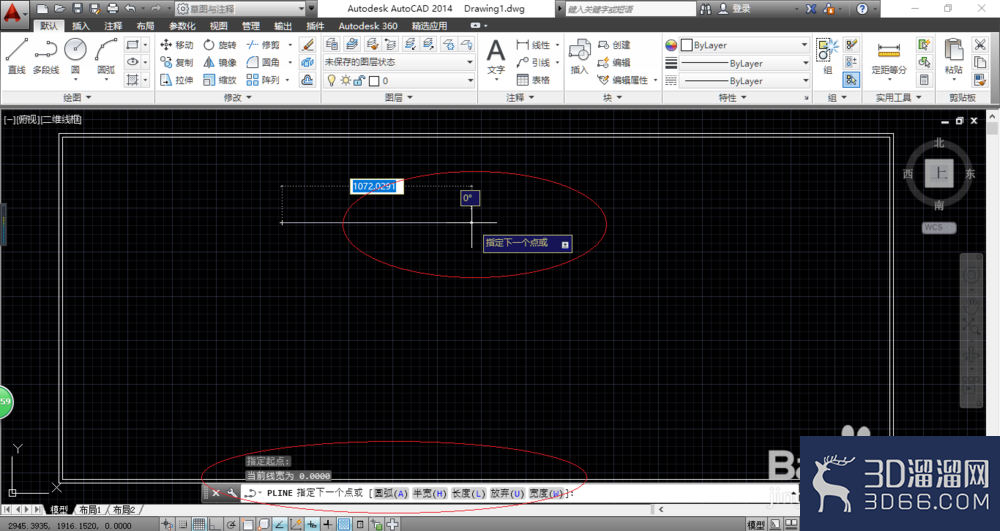

3、命令窗口显示PLINE 指定下一个点或[圆弧(A) 半宽(H) 长度(L) 放弃(U) 宽度(W)]，如图所示。拾取多线段的下一个点，单击鼠标左键确认。

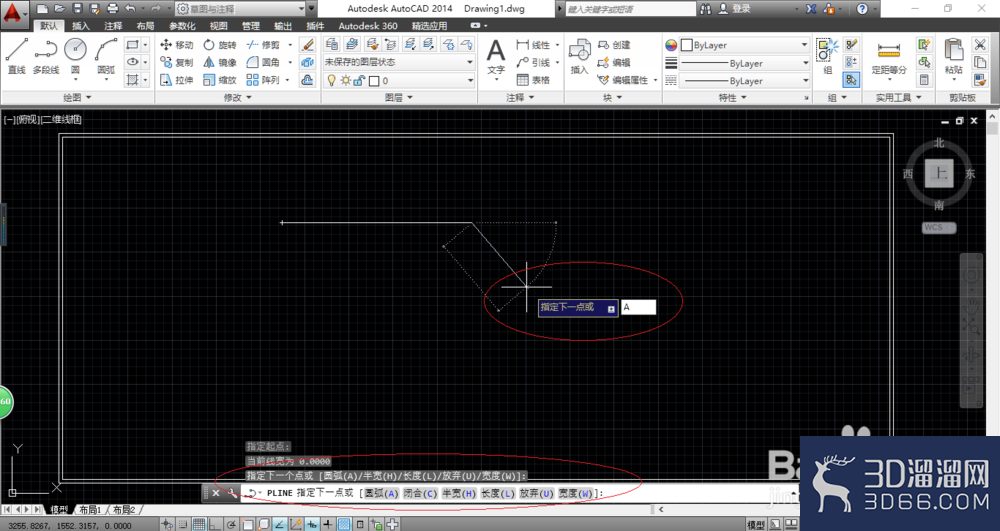

4、如图所示,命令窗口显示PLINE 指定下一个点或[圆弧(A) 闭合(C) 半宽(H) 长度(L) 放弃(U) 宽度(W)]。输入字母A，按回车键确认。

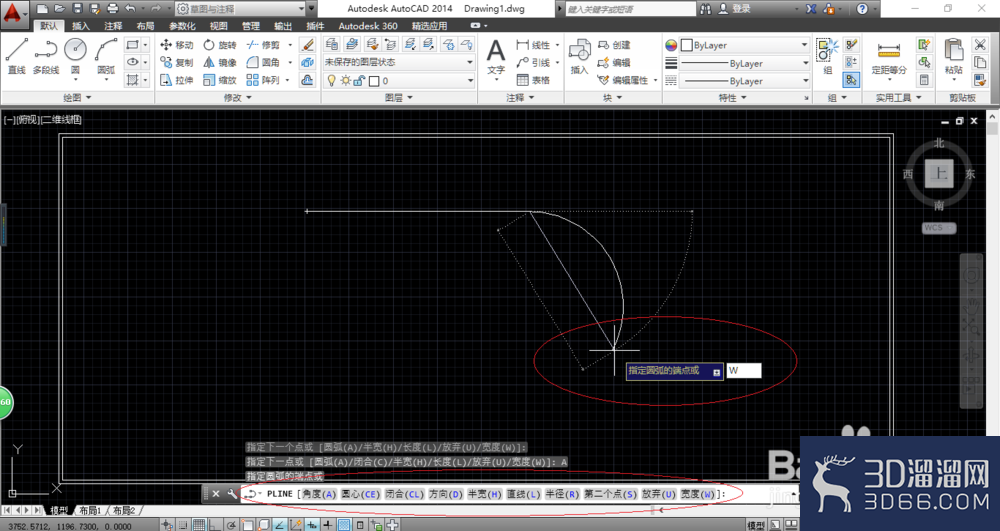

5、命令窗口显示PLINE 指定圆弧的端点或[角度(A) 圆心(CE) 闭合(CL) 方向(H) 半宽(H) 直线(L) 半径(R) 第二个点(S) 放弃(U) 宽度(W)]，如图所示。输入字母W，按回车键确认。

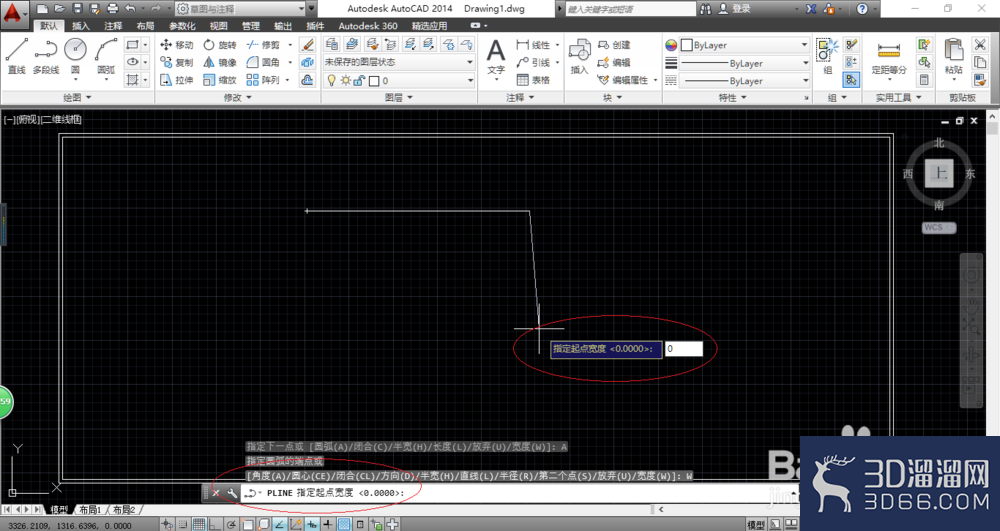

6、如图所示，命令窗口显示PLINE 指定起点宽度。输入数值0，按回车键确认。

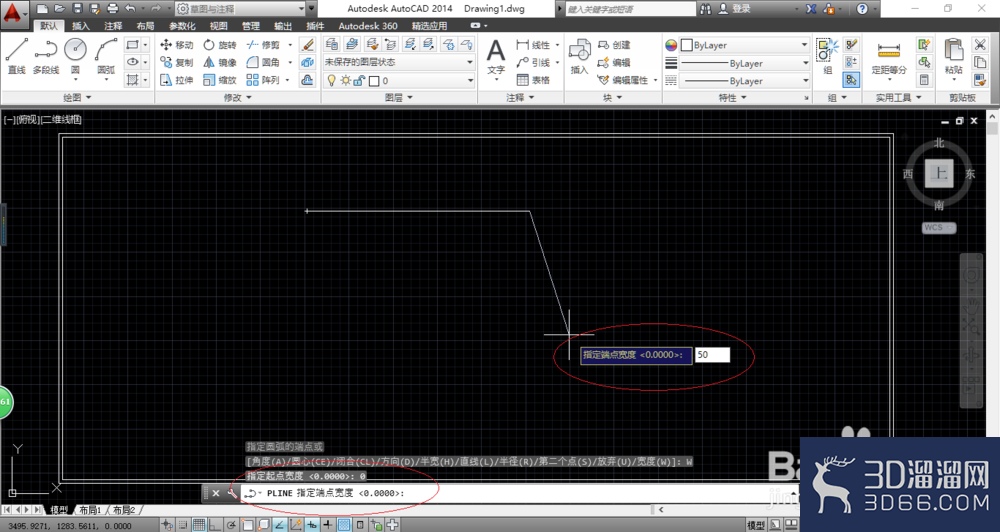

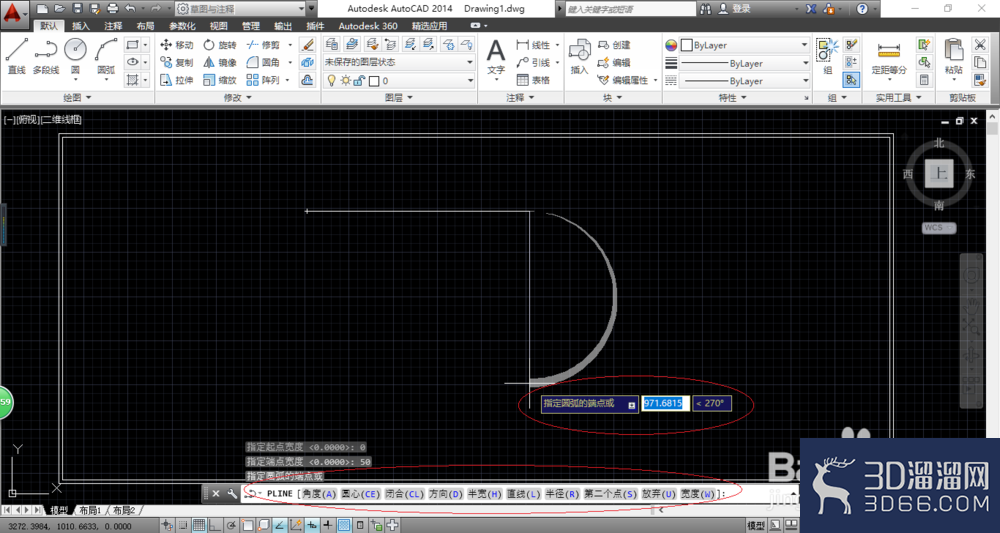

7、命令窗口显示PLINE 指定端点宽度，如图所示。输入数值50，按回车键确认。

8、命令窗口显示PLINE 指定圆弧的端点或[角度(A) 圆心(CE) 闭合(CL) 方向(H) 半宽(H) 直线(L) 半径(R) 第二个点(S) 放弃(U) 宽度(W)]，如图所示。拾取圆弧的端点，单击鼠标左键确认。

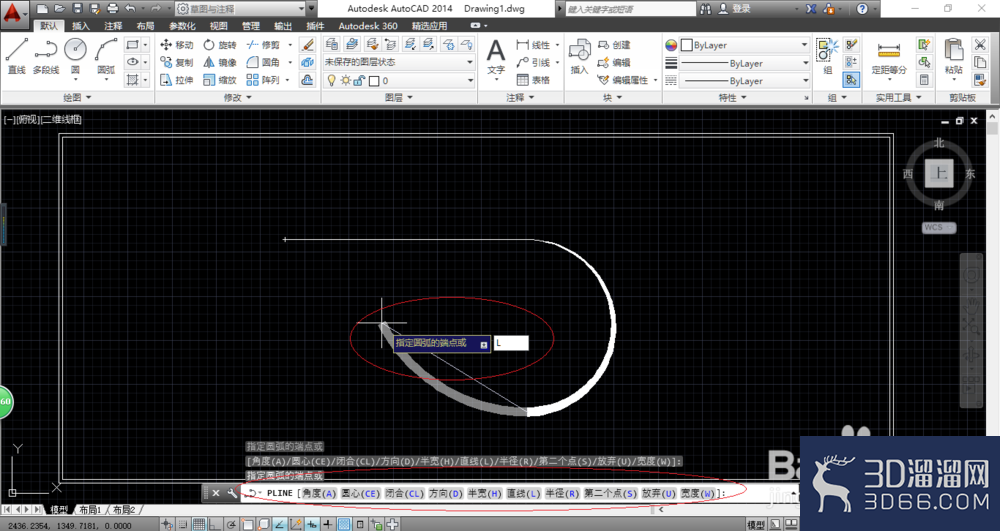

9、如图所示，命令窗口显示PLINE 指定圆弧的端点或[角度(A) 圆心(CE) 闭合(CL) 方向(H) 半宽(H) 直线(L) 半径(R) 第二个点(S) 放弃(U) 宽度(W)]，如图所示。输入字母L，按回车键确认。

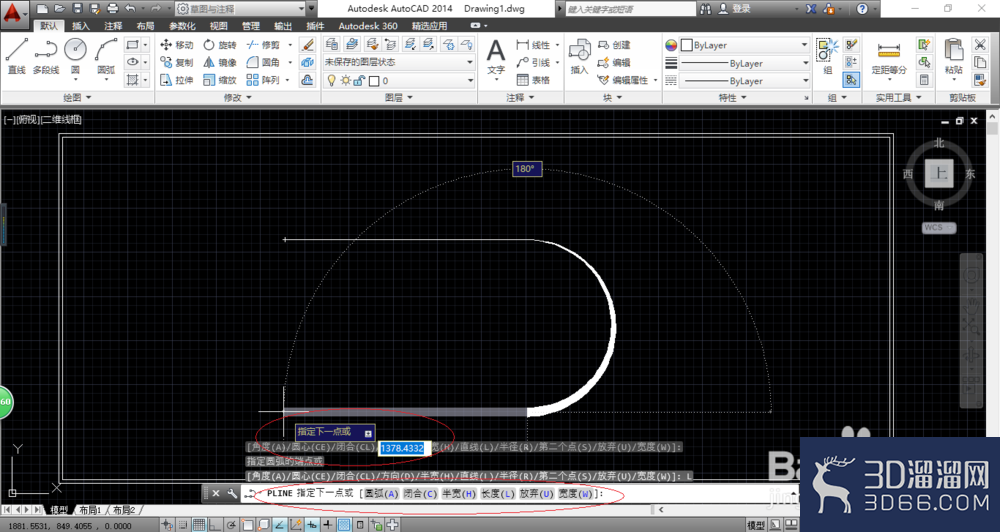

10、命令窗口显示PLINE 指定下一个点或[圆弧(A) 闭合(C) 半宽(H) 长度(L) 放弃(U) 宽度(W)]，如图所示。拾取多线段的下一个点，单击鼠标左键确认。

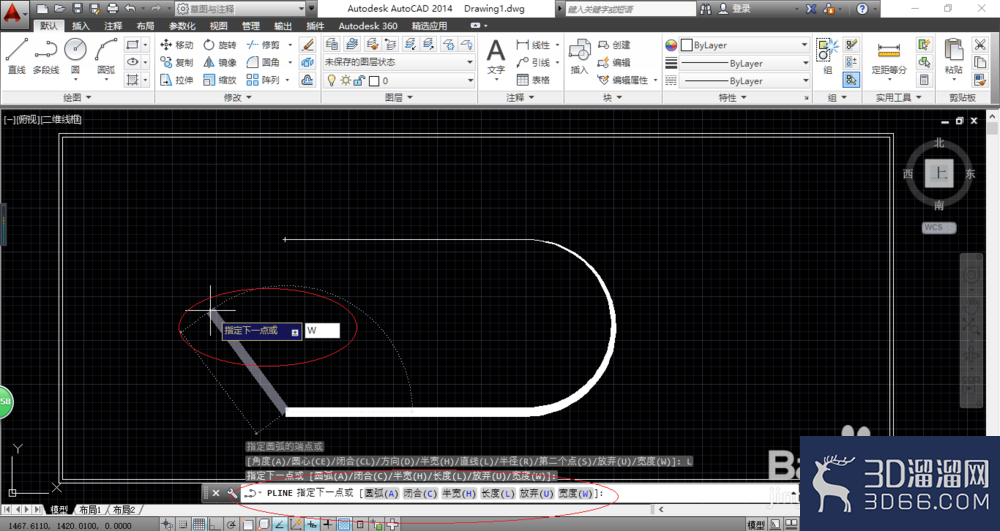

11、如图所示，命令窗口显示PLINE 指定下一个点或[圆弧(A) 闭合(C) 半宽(H) 长度(L) 放弃(U) 宽度(W)]。输入字母W，按回车键确认。

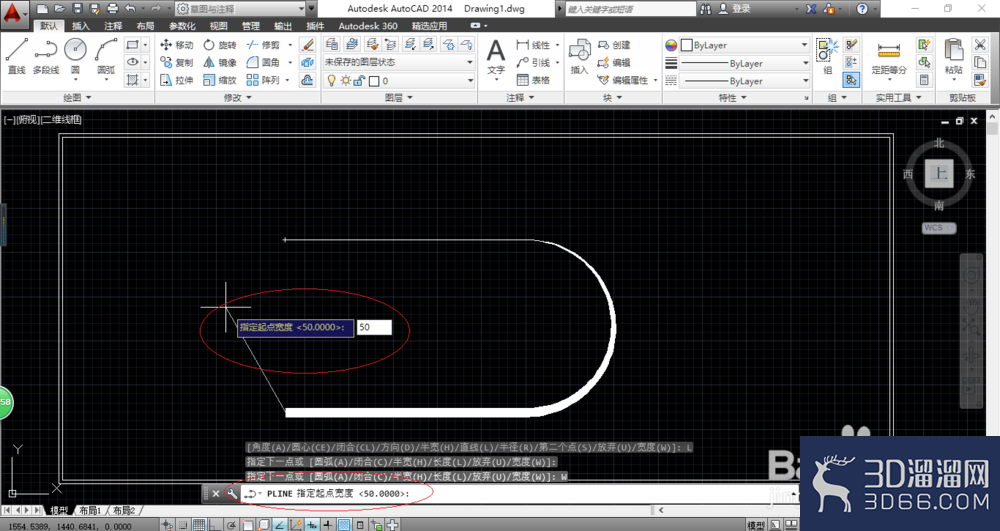

12、命令窗口显示PLINE 指定起点宽度，如图所示。输入数值50，按回车键确认。

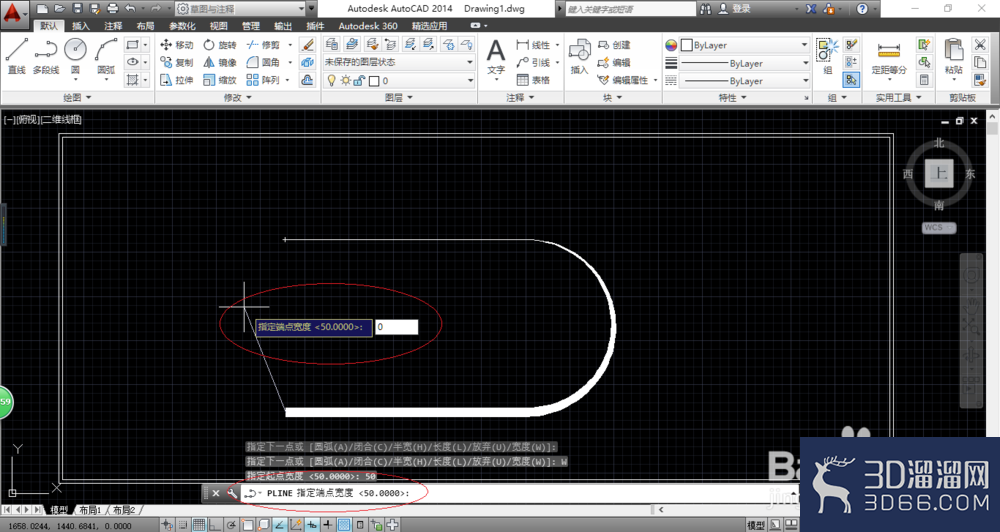

13、如图所示，命令窗口显示PLINE 指定端点宽度。输入数值0，按回车键确认。

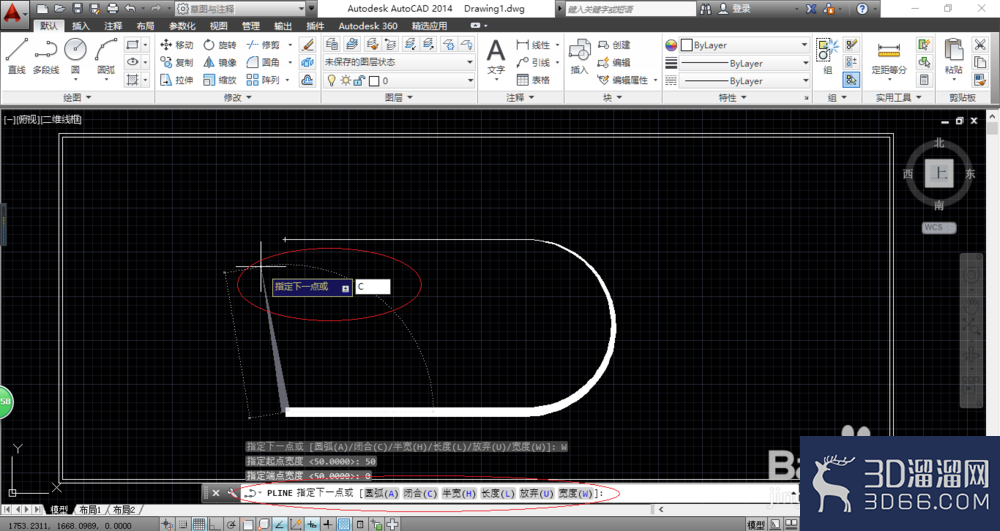

14、命令窗口显示PLINE 指定下一个点或[圆弧(A) 闭合(C) 半宽(H) 长度(L) 放弃(U) 宽度(W)]，如图所示。输入字母C，按回车键确认。

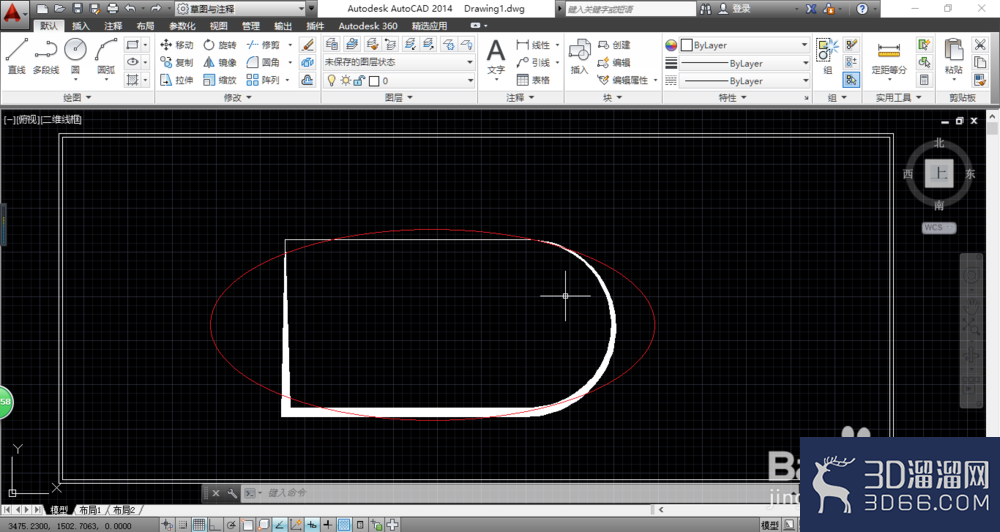

15、如图所示，完成设置多线段线宽的操作。本例到此结束，希望对大家能有所启发。
