怎么使用CAD标注？

多数的图案或者设计图都需要标注尺寸，而CAD是标注尺寸比较方便的软件，那么要如何用CAD标注尺寸，要怎么样标注才会美观些呢，小溜分享下自己的个人经验。

1、打开CAD、画好要标注的图案。

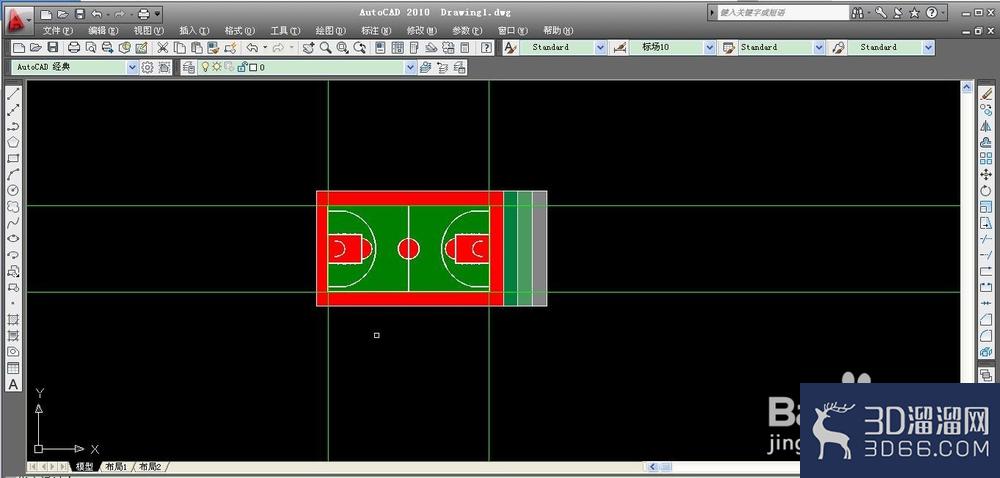

2、为了使标注美观些，可以使用“构造线”先标注好需要标注的线（方便后期的标注）。

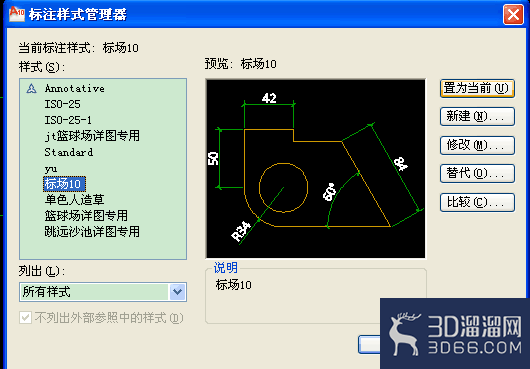

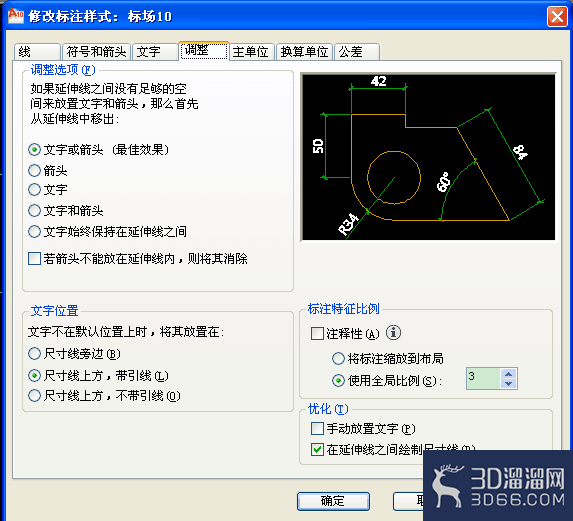

3、用快捷键“D”，打开“标注样式管理器”，选择一个样式，进行修改。

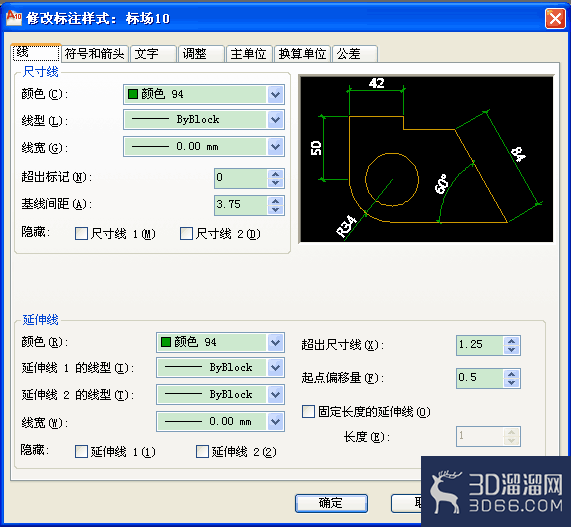

4、首先修改下“线”，如：尺寸线、延伸线的颜色、基线的间距等等。

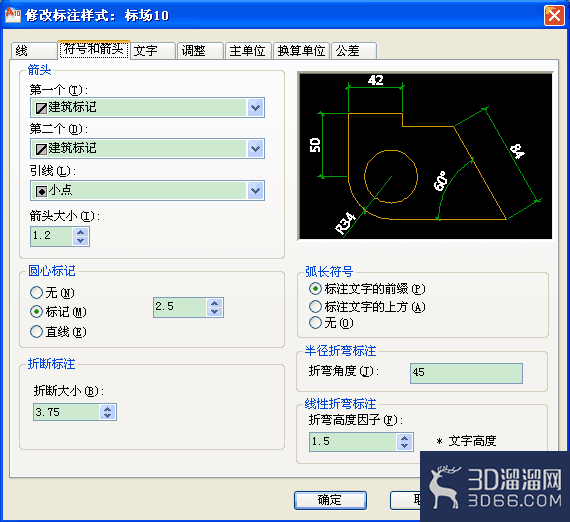

5、然后修改下“符号和箭头”如：箭头，箭头大小等等

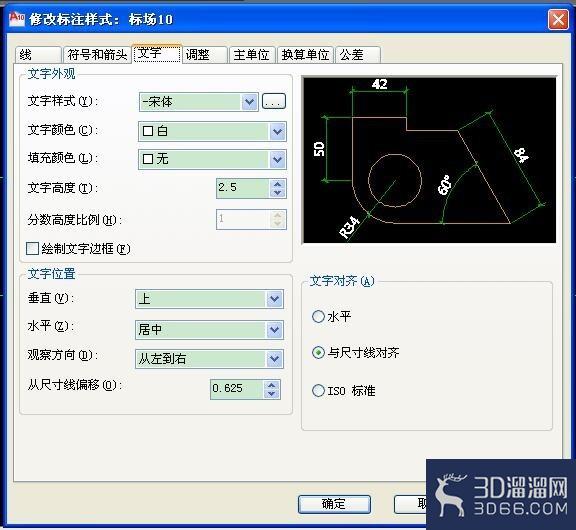

6、其次修改下“文字”如：文字颜色、文字的大小、文字的样式等等。

7、最后修改下“主单位”的比例因子等

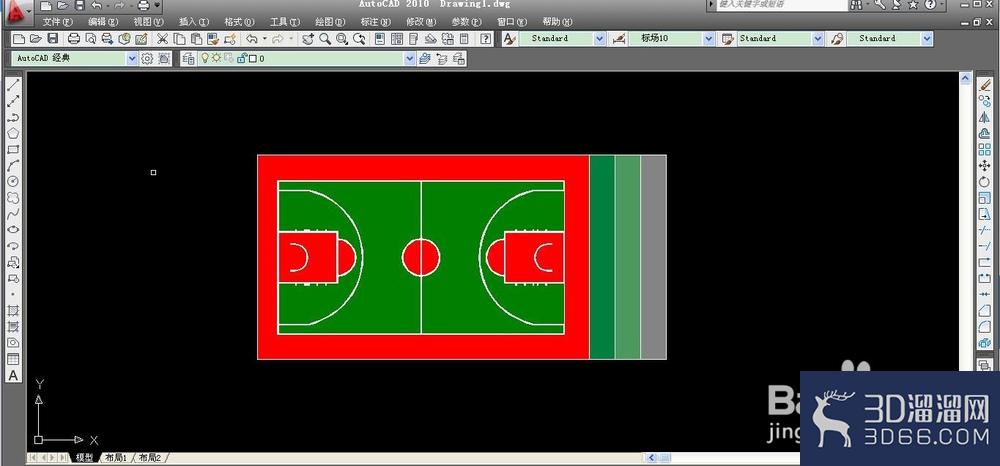

8、修改完“标注样式管理器”后，将“标注样式”置为当前。

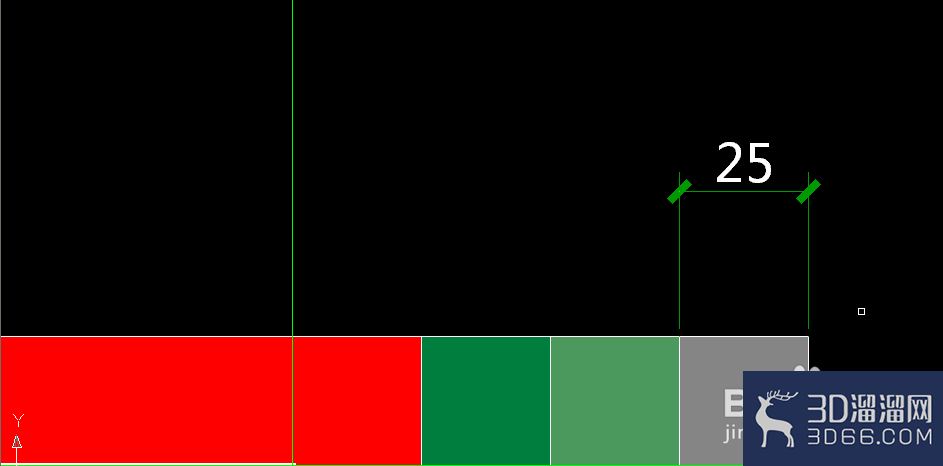

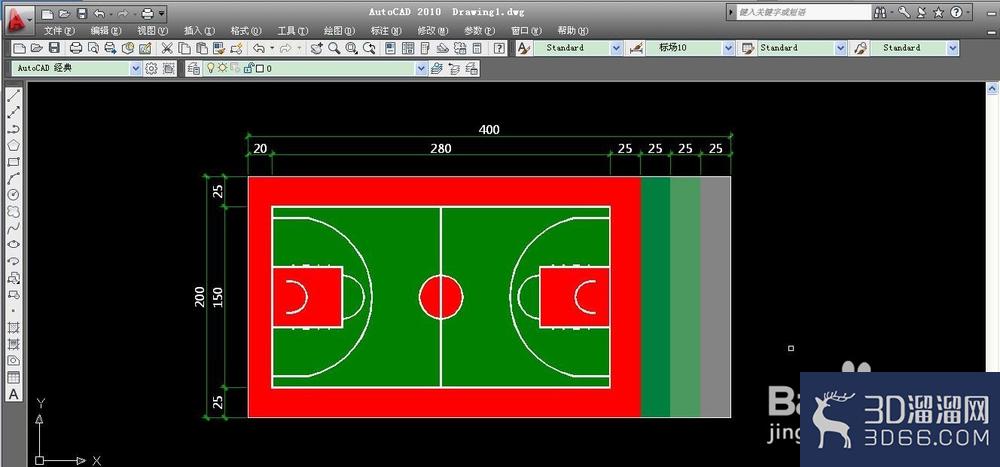

9、用快捷键“DLI”,开始标注第一条标注，然后第二条，如有感觉不合适，可以到“标注样式管理器”进行修改。

注意事项一定要分好图层要尽量用快捷键
