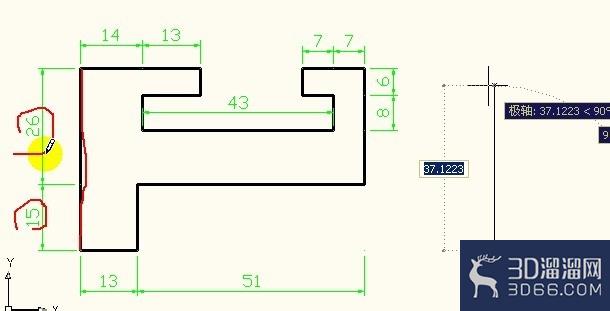

使用直线工具画出如图所示的图形。了解直线工具及CAD一般操作。
1、在键盘上，输入L，然后按空格或回车。
2、选择第一点往上绘制，高度为15+26=41，输入41，按空格或回车，
3、往右绘制另一条线：14+13=27，
4、往下，6长度，往左13，往下8，往右43,图画到边了，想把图移过左边

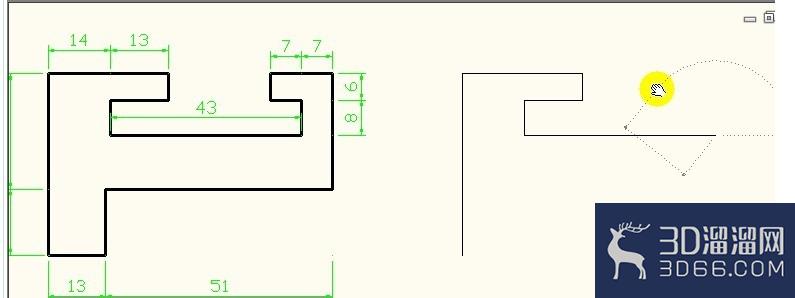

5、按住鼠标中键，往左拖动，在按住鼠标中键的时候，直线工具，并不会退出

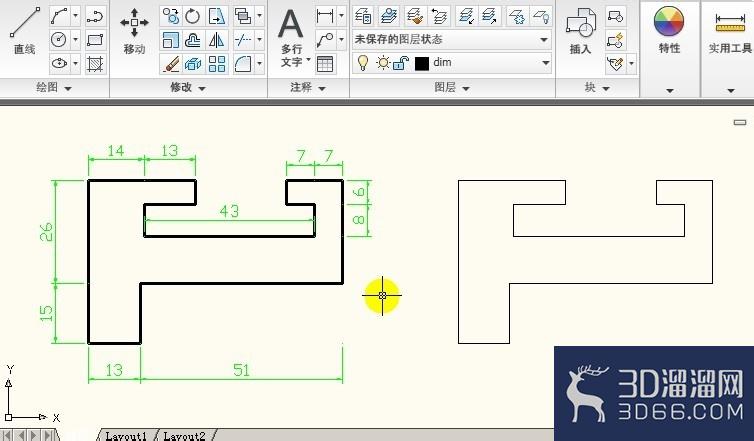

6、再画，把其它的尺寸完成。如成品图
给大家分享的“AutoCAD中使用直线工具画规则零件方法”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
