AutoCAD块的创建详细步骤

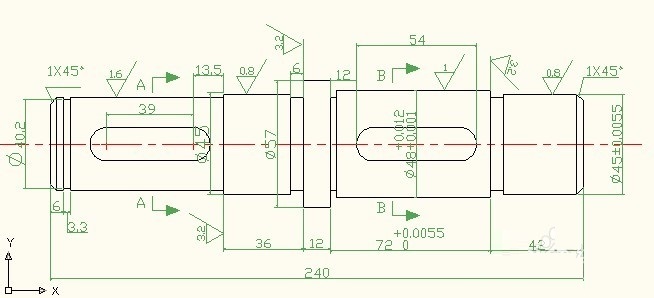

使用块，将常用的图案都保存下来。此经验中，创建粗糙度来演示块的创建。

工具/原料

AutoCAD

创建粗糙度块

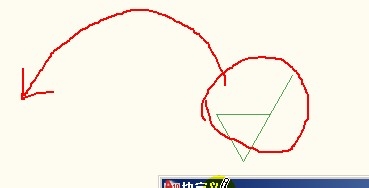

1、选择直线，画出粗糙度的一个图案；

2、点选块创建命令

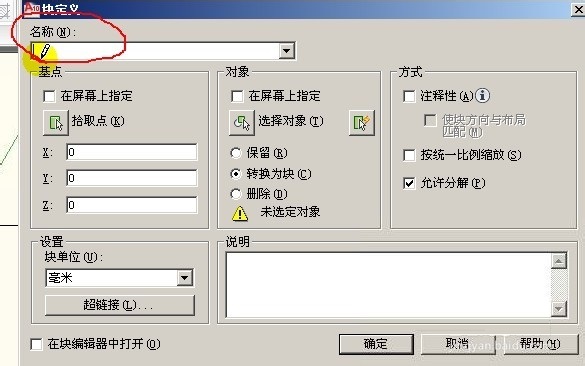

3、在弹出的对话框，首先要对即将创建的块命名：

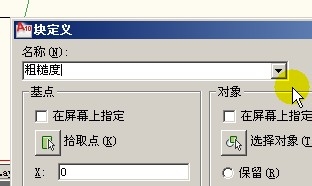

4、例如输入“粗糙度”

5、输入完名称之后，就要设置选择对象为刚才所画的图案。

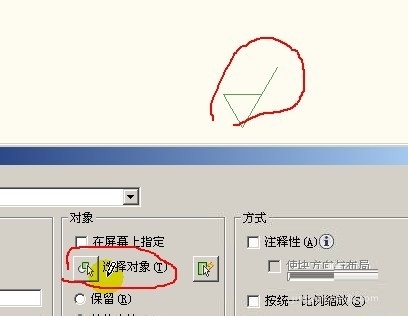

6、点选“选择对象”然后框选图案。

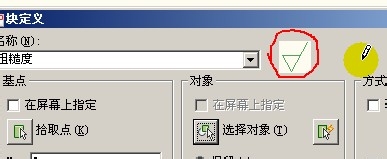

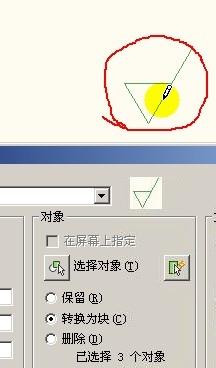

7、框选完之后，看到名称后面，显示出粗略图，

8、原则上，是可以了，但建议设定一下基点，

9、基点，指的是，块将要插入到图纸中的落脚点，也就是插入点。

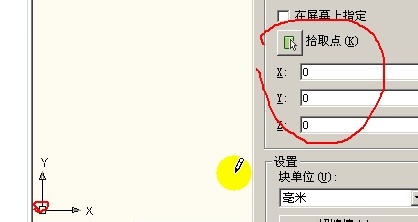

10、默认的是0，0，0（原点）.显然是不行的。

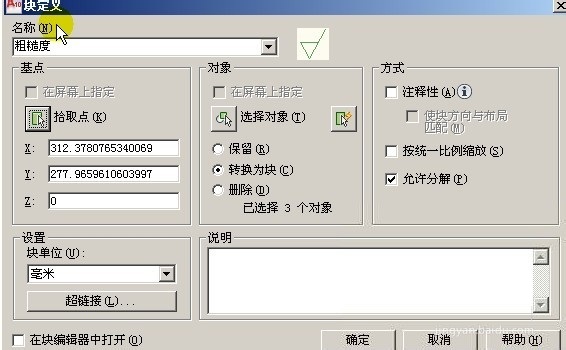

11、点击“拾取点”去定义它；

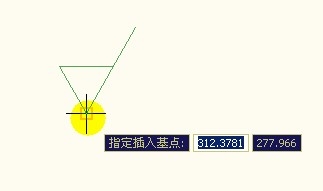

12、例如要定义到最底下的那一点；

13、这样子，粗糙度的定义，基本完成了。按确定完成。

创建块的其它选项：

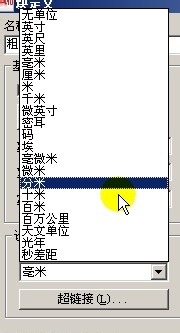

1、块单位的默认单位是：毫米，

2、当然如果是其它单位，还可以去设置。

3、而对象的“保留”“转换为块”“删除”是针对原图案来说的

4、保留：指的是对原图案没有任何改动。

转换为块：指的是对原图案将成为块的形式。原图案变成一个整体。删除：指的是当定好块之后，原图案进行删除。注意事项以上是块的创建方法，如想了解更多块的操作方法，请留意后续经验。
