CAD怎么用偏移和阵列画图？

今天，我们将深入探讨两个强大的CAD绘图功能：偏移（Offset）和阵列（Array）。它们不仅能帮助您快速复制图形对象，还能确保设计的一致性和准确性。

方法/步骤

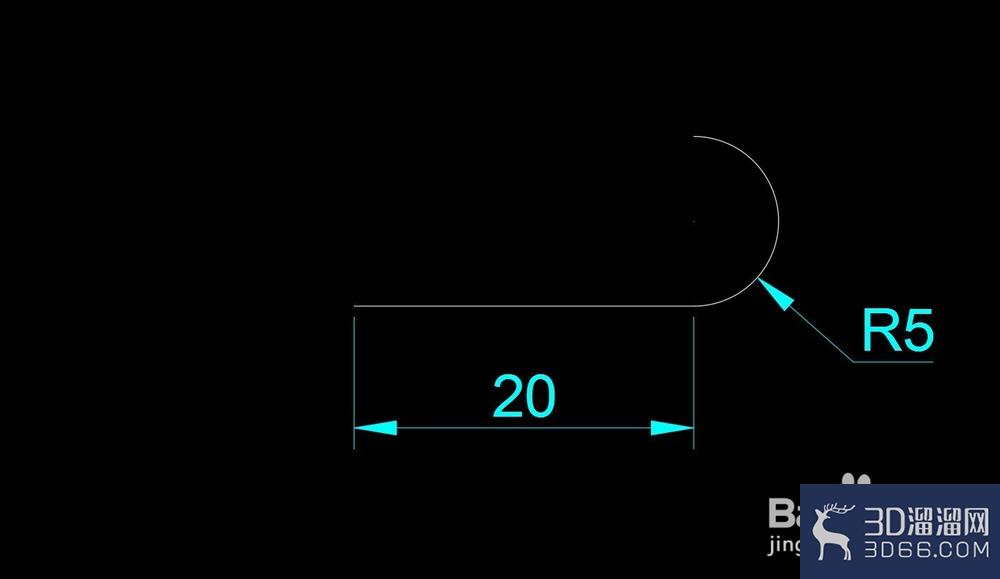

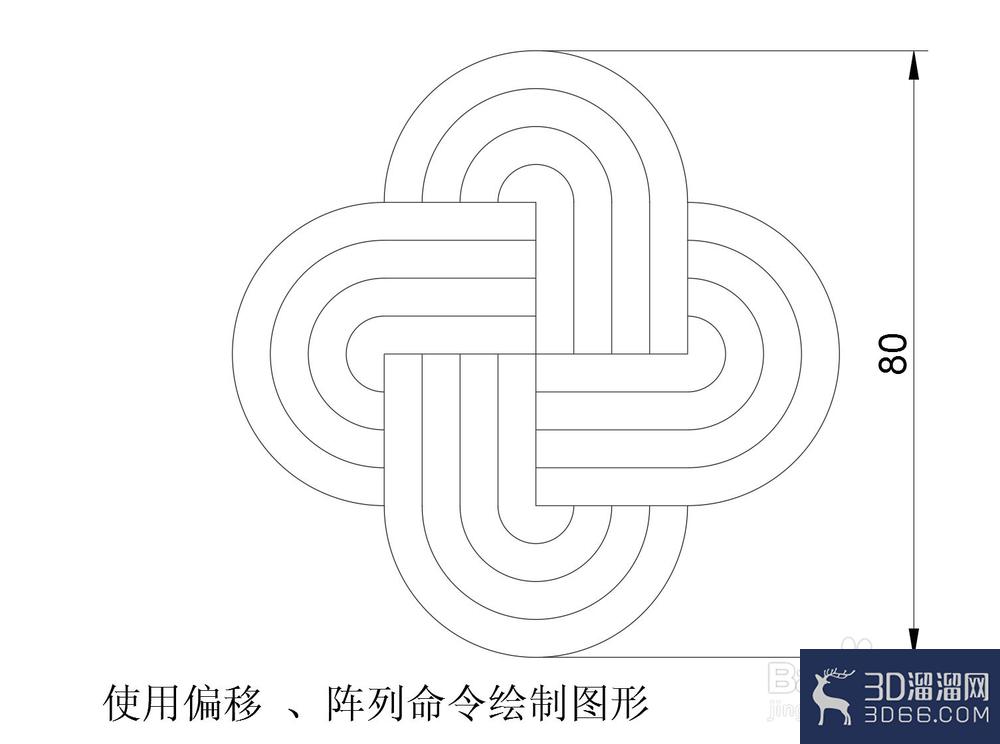

1、1.使用“多段线 ”命令 ，画一条长为 20的直线 ，直径为 10 的圆弧（如图所示）

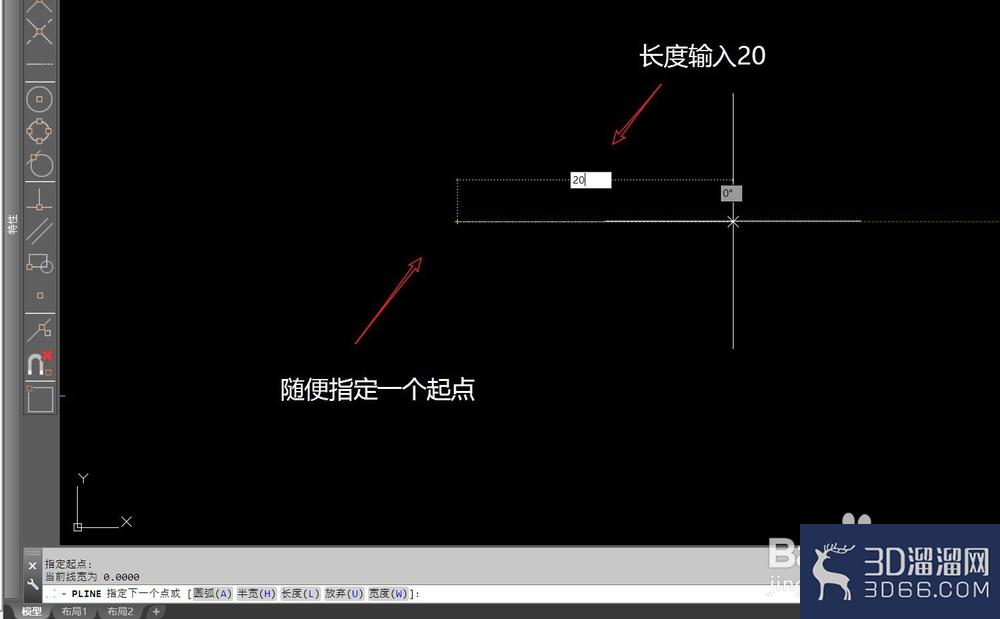

2、先择“多段线 ”命令 ，随便指定一个起点，再输入长度20，回车;

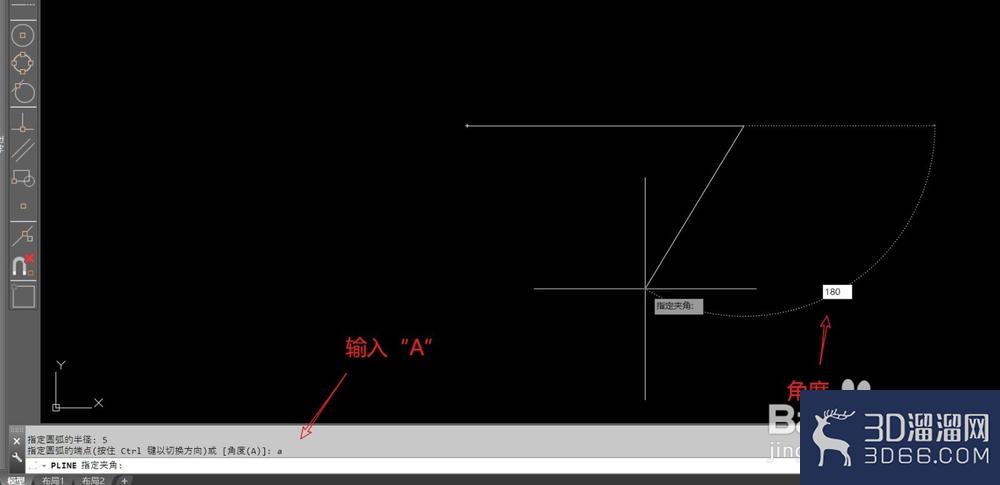

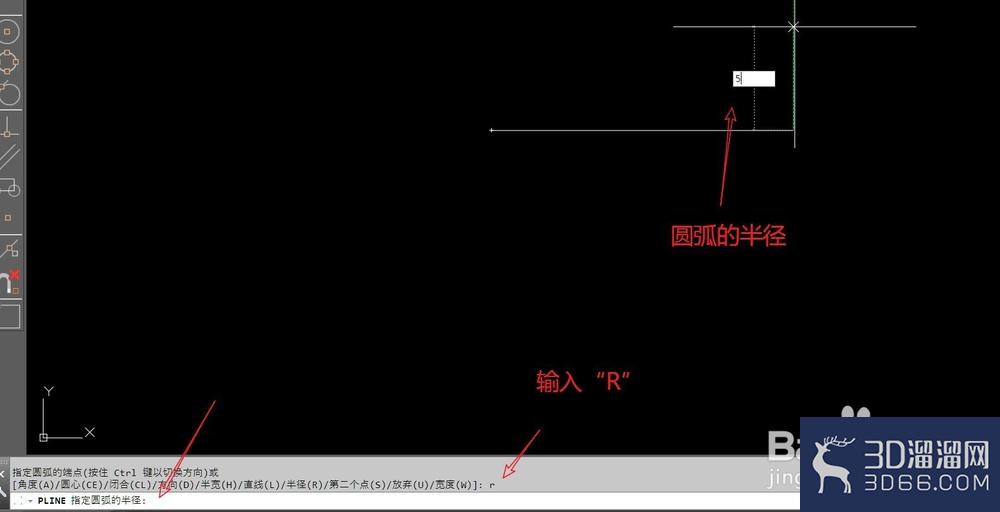

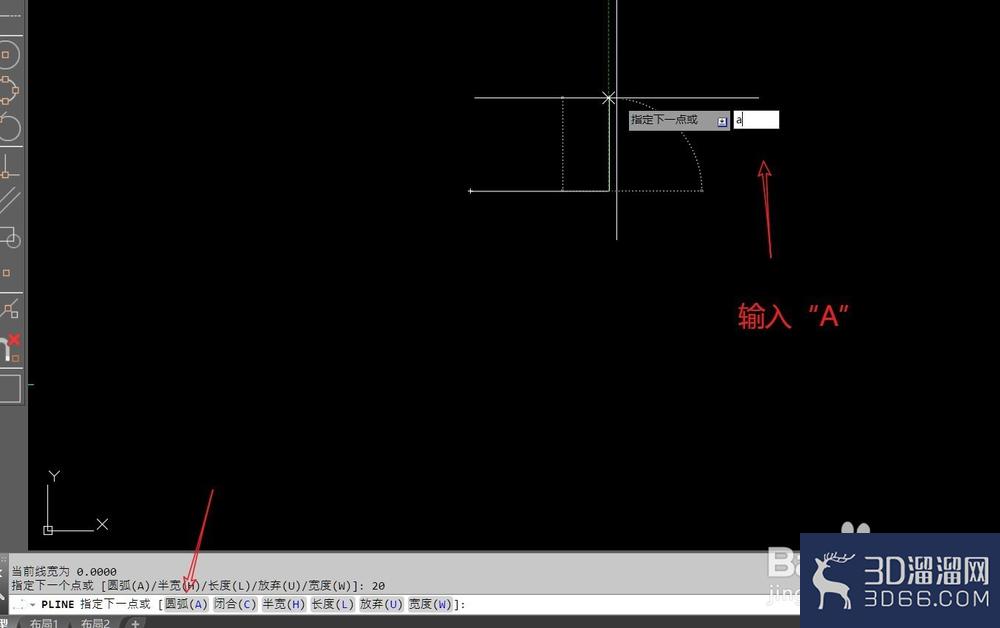

这时来画圆弧，输入“a”回车，输入半径“R”回车，根据提示，输入圆弧的半径 “5”，回车;选择角度输入“a”回车，输入夹角“180”度，鼠标选择方向，确认，这个线段就画好了;

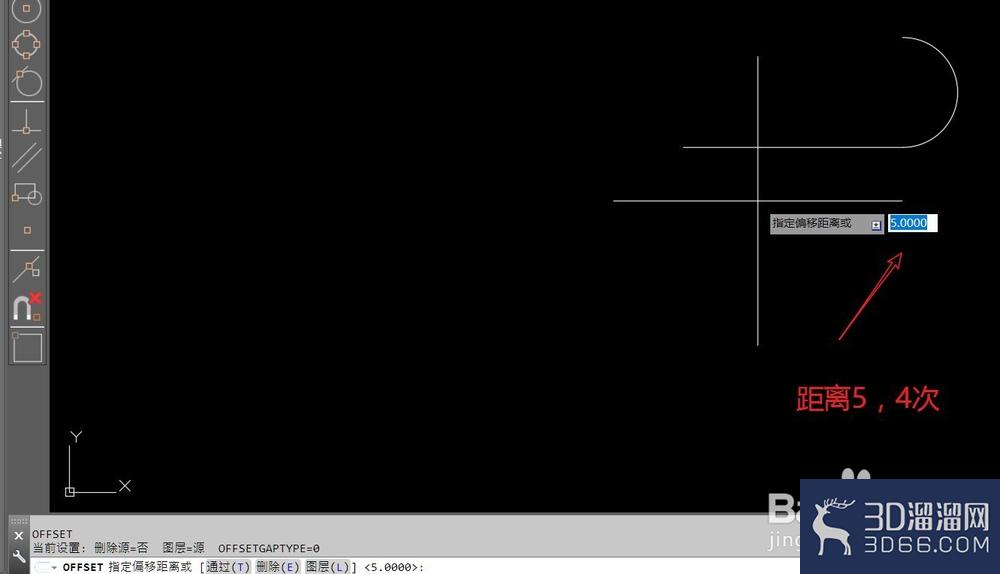

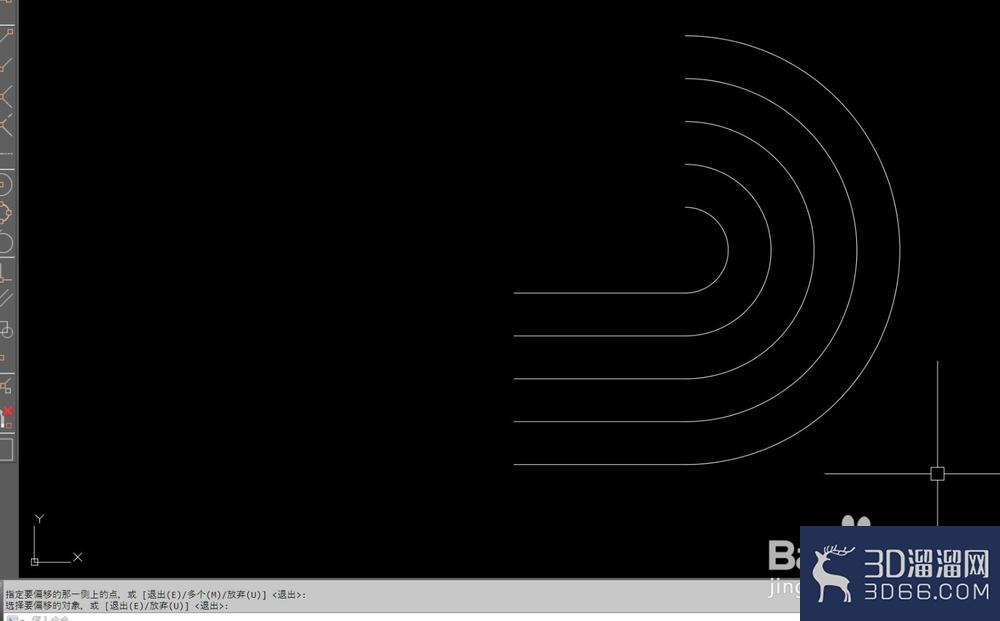

3、2.使用“偏移 ”命令 ，使用“偏移 ”命令 ，偏移出其它线条，偏移距离为 5，偏移4次，如下图

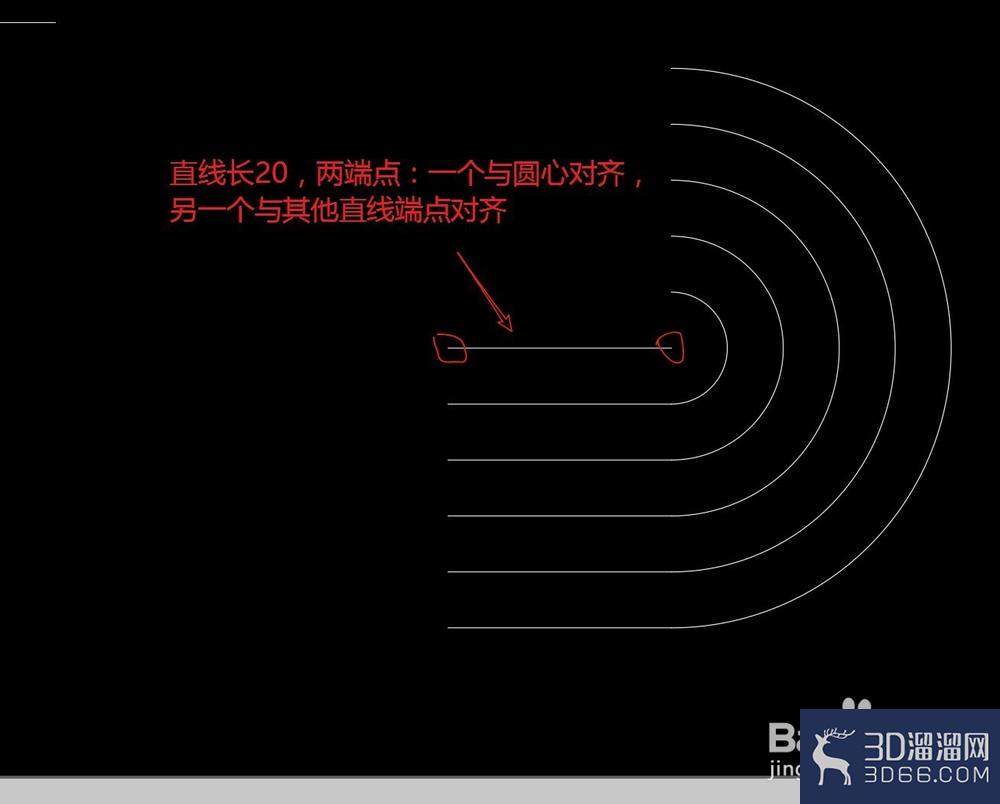

4、3.在最里面画一条长为 20的直线，直线的两端点：一个与圆心对齐，一个与其他直线的端点对齐如图

5、4.使用“环形阵列”命令，选择所有图形，以图上所示的点为中心点，阵列4次，最后再添加尺寸标注，如下图所示

关于“CAD怎么用偏移和阵列画图”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
