AutoCAD制作块文件及使用块文件方法

在AutoCAD软件的使用过程中，块文件是一个不可或缺的功能，它极大地提高了设计效率和图纸的标准化。本文将详细介绍如何在AutoCAD中制作块文件以及如何使用这些块文件，帮助用户更好地利用这一强大工具。

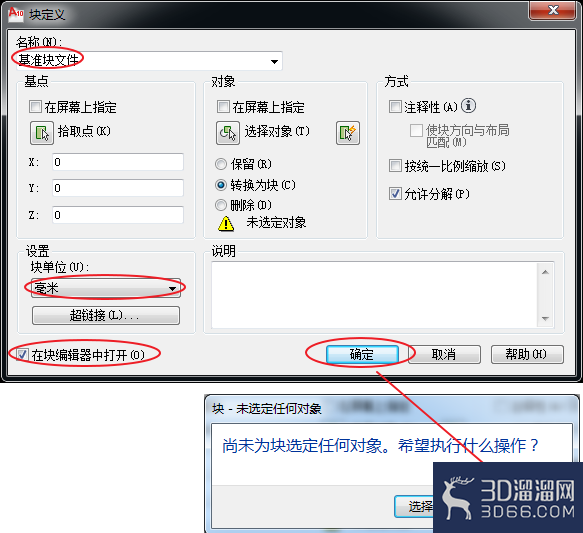

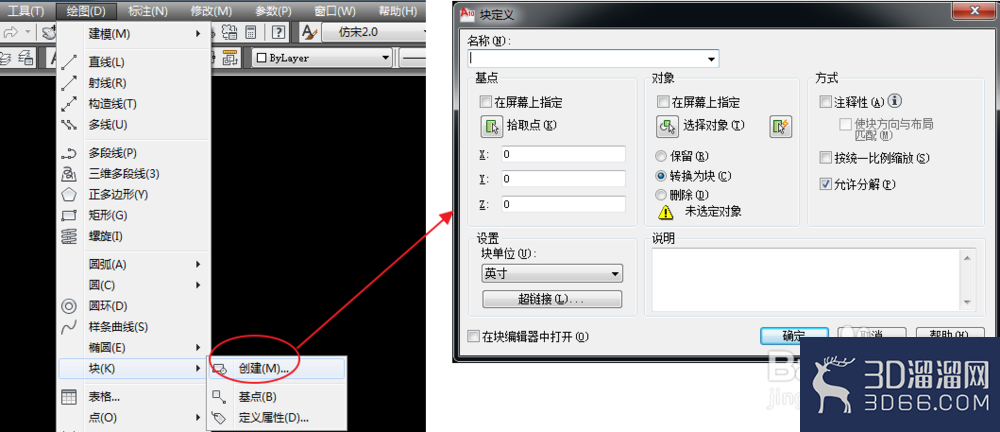

1、点击【绘图】→【块】→创建，弹出块定义对话窗口。

2、输入块名称，选择单位，勾选“在块编辑器中打开”，点击确定。

弹出提示“尚未为块选定任何对象”，不用管它，点击继续。

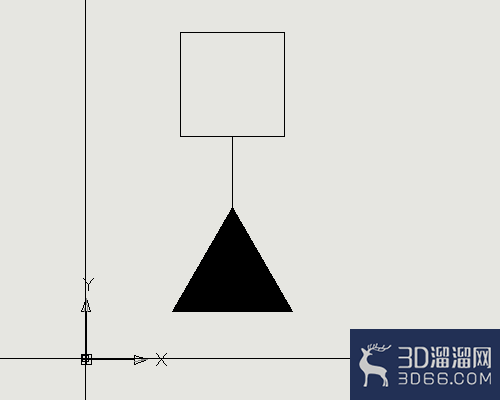

3、绘制块文件的基本图形。

这里以基准符号图形为例。

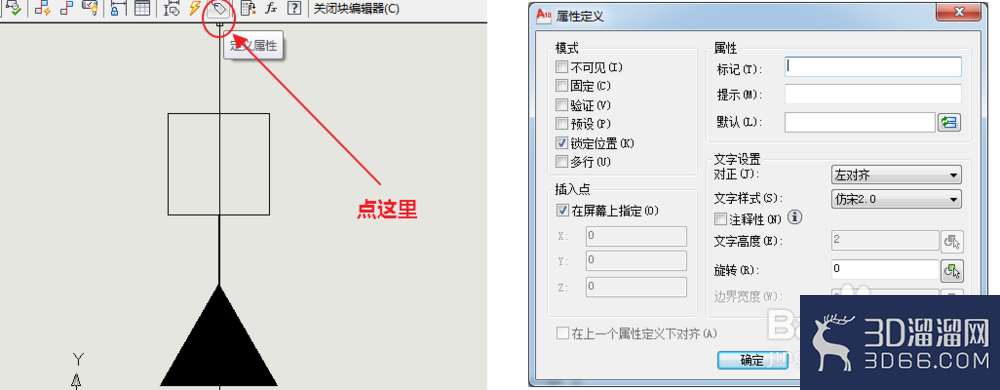

4、基本图形绘制完成后，点击“属性定义”图标。

进入“属性定义”对话窗口。

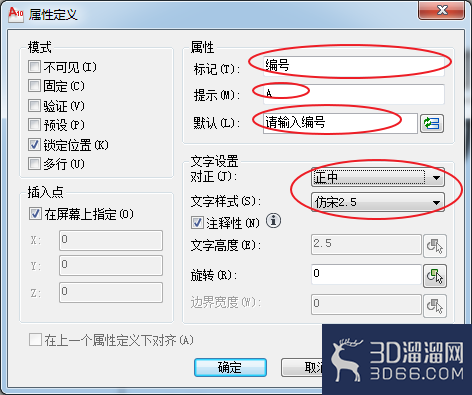

5、在“属性定义”窗口，输入相关信息以及设置文字的格式。

“标记”相当于该属性的名称，会直接显示在块编辑器的图形中。一般方便格式调整，建议“标记”直接填入一个属性值，比如基准的话，就填入基准编号“A”，这样在块编辑器中比较好调整格式。其他的属性可以多尝试，看看各自有什么影响。

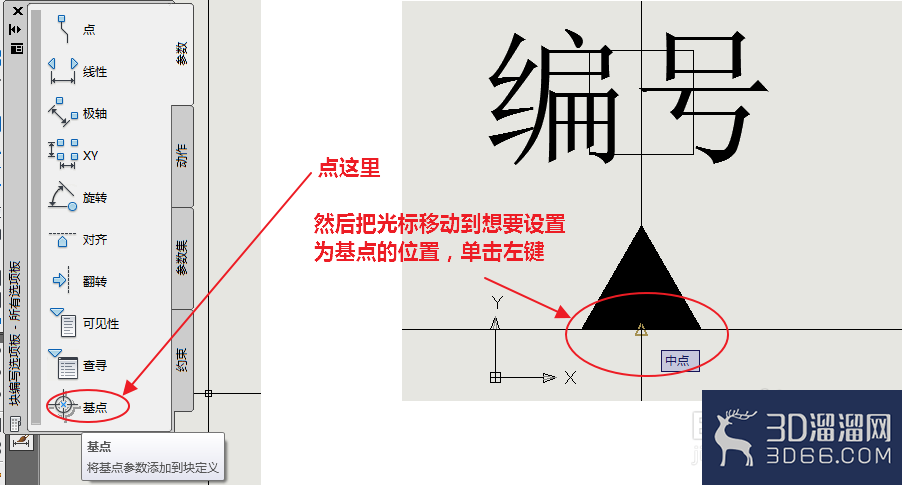

6、属性确定后，点击块编写选项板中的“基点”，设置块的基点位置。

这个设置好之后，方便后续插入块的时候，有个基准点，不然有些人块的基准没设置好，插入块都不知道插到哪里去了。

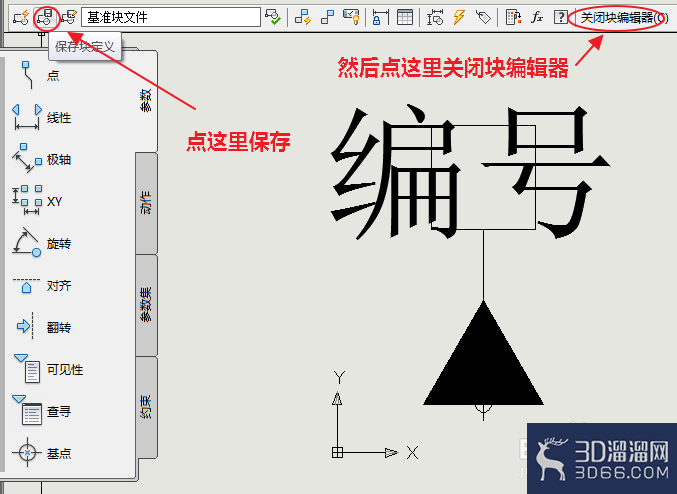

7、最后点击保存块定义，关闭块编辑器。

如果关闭过程中提示没保存，没关系，选择保存块文件并关闭就好。到这里，一个块文件即创建完毕了。

步骤2：使用块

1、块的使用很简单。

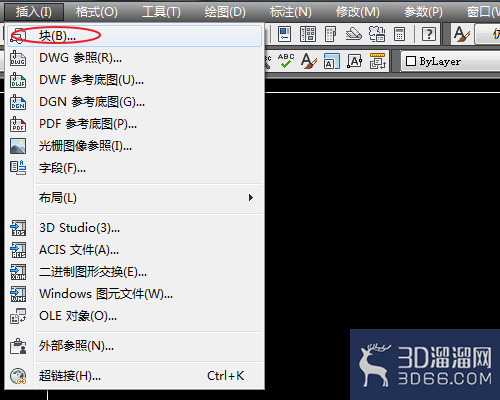

首先，点击【插入】→【块】。

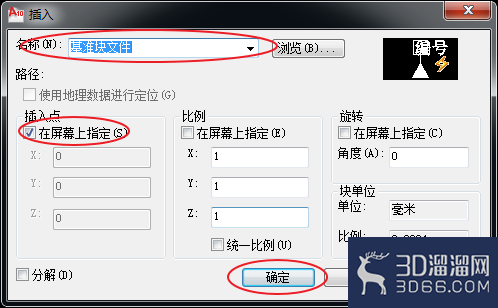

2、弹出的对话窗，选择我们要插入的块的名称，并勾选“在屏幕上制定”插入点。

这里建议指定插入点，不然你有可能找不到插入的块到哪里去了。

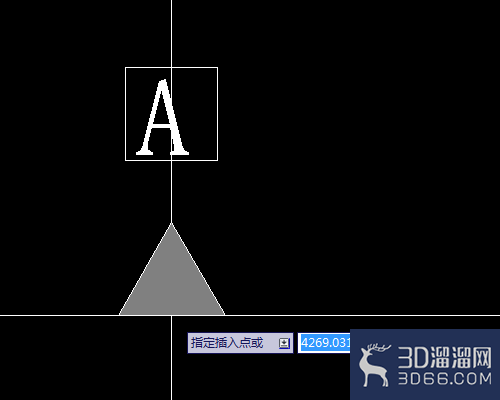

3、第2步确定后，我们创建好的块这时就会弹出来，跟随光标移动。

这里会提示：指定插入点。在我们需要插入块的位置，单击鼠标左键即可。

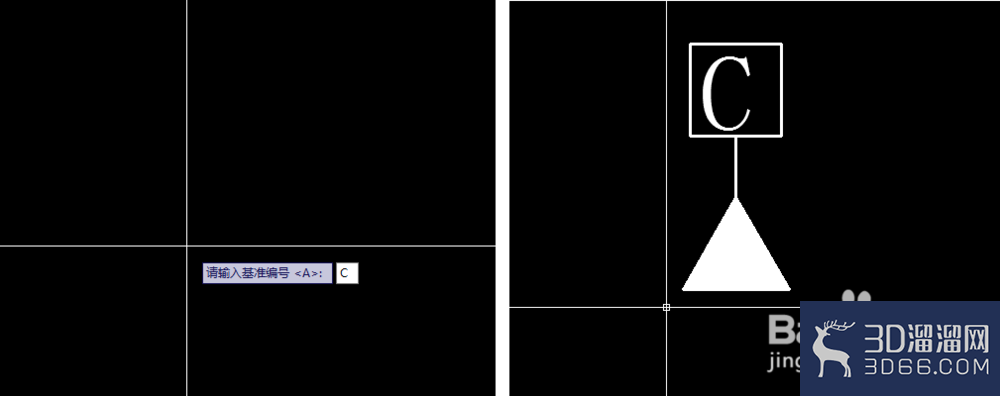

4、插入点确定后，输入块属性，回车确认。

一个块文件就被插入到图纸中了。这就是块文件的使用过程了，是不是很简单？
