AutoCAD如何绘制粗线条？

一般正常情况下，CAD使用“直线”方式绘图，画出的线条都是细线。但是我们有时候需要用粗线来区分图形，来使绘制出的图形清楚明了。今天小溜带大家来分享在CAD中如何绘制粗线条。

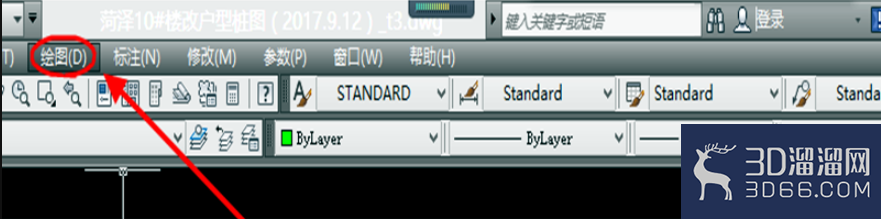

1、 首先，电脑桌面上打开CAD，在CAD绘图界面中找到“绘图”工具选项。

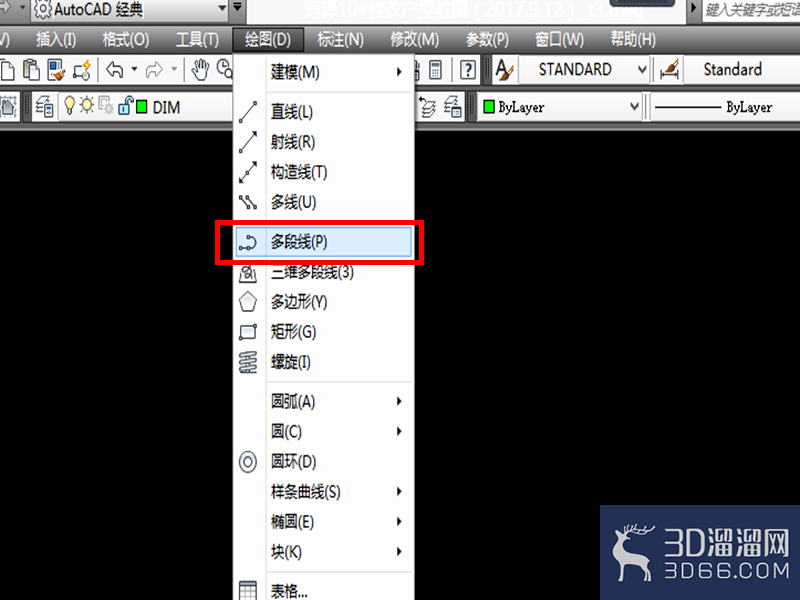

2、 选择绘图工具，在“绘图”工具选项条中我们选择“多段线”来绘图

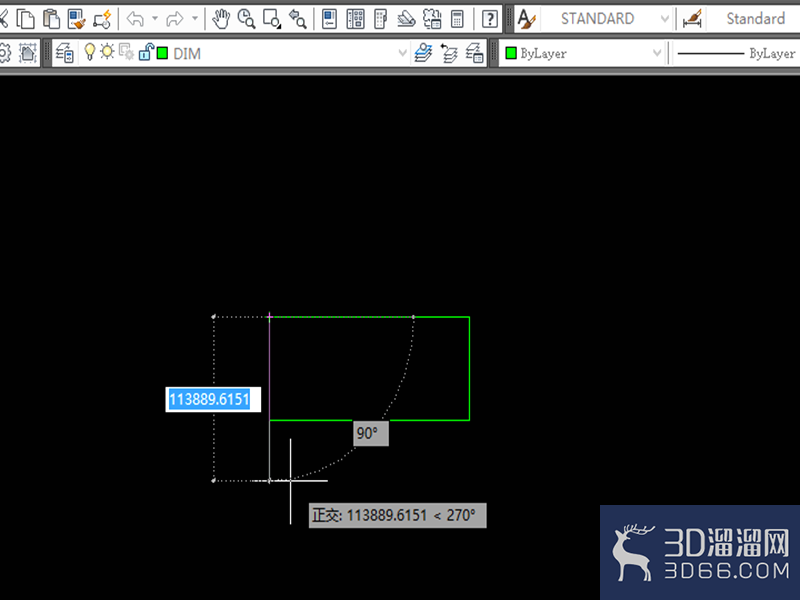

3、 在用多段线在绘图界面上绘制图形，下面我绘制了一个长方形。

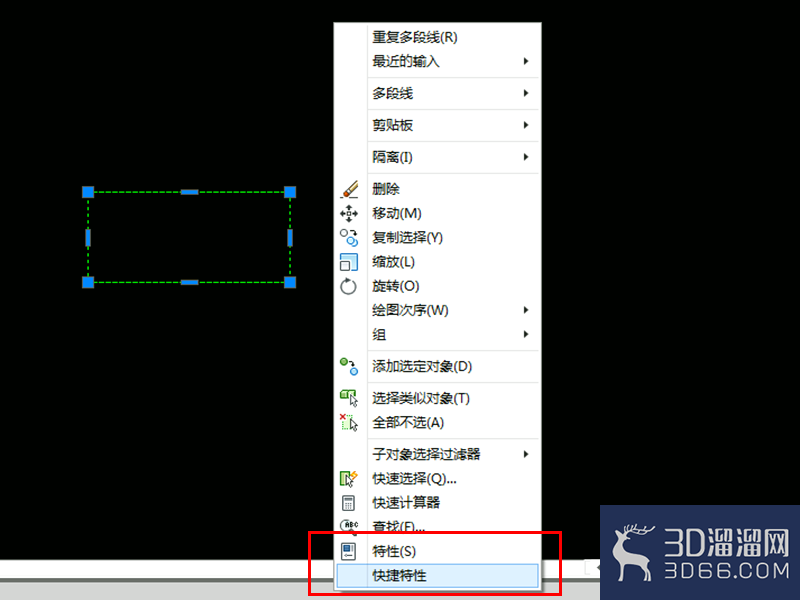

4、 图形绘制好以后，选中图形。鼠标右键出现选项条，在选项条中选择特性或者快捷特性。这里我选择的是快捷特性。

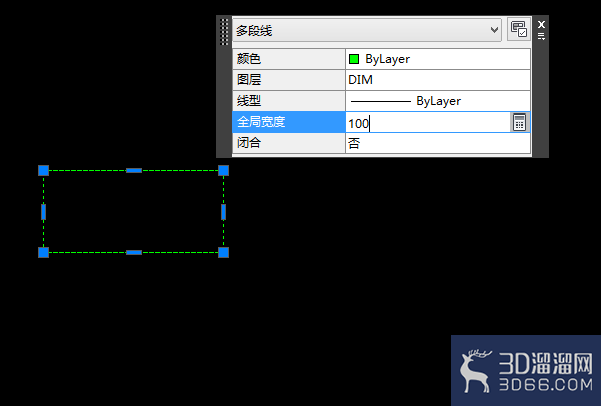

5、 在快捷特性选项条中，我们接下来将特性中的全局宽度值来进行一下修改。这里我将全局宽度改为10000。

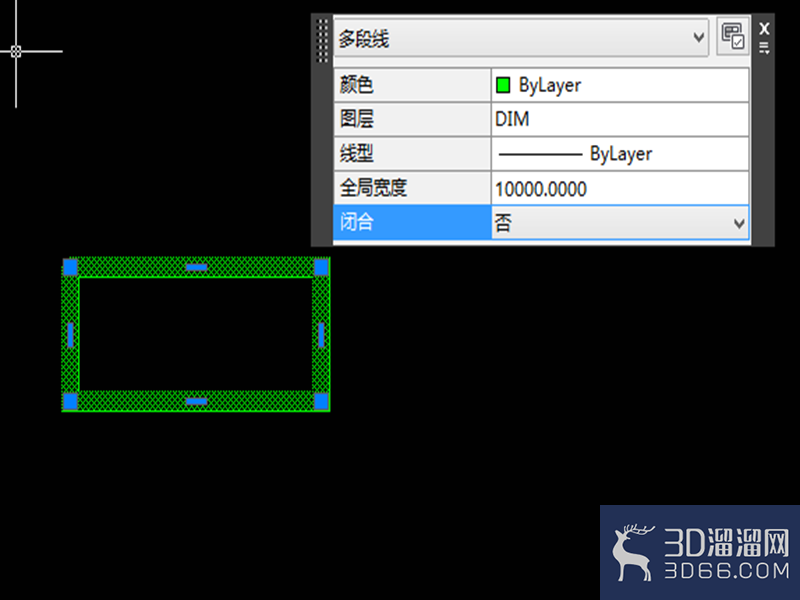

6、 修改好在选项条空白处，左键确定以后。这时候再来看我们的图形，所绘制的图形线条已经变粗了。当然，全局宽度的数值是根据我们所绘制的图形的比例来确定的。在绘图时，大家可以输入一个合适的数值来确定线条宽度的合适性。
