教你如何看懂装修图纸！

了解装修基本信息装修主要图纸介绍

主要图纸也就是装修过程中，主要装修环节的示意图，让户主和施工人员清楚设计者的构想。装修的主要图纸包括原始建筑测量图、平面布局图、天花吊顶布局图等。

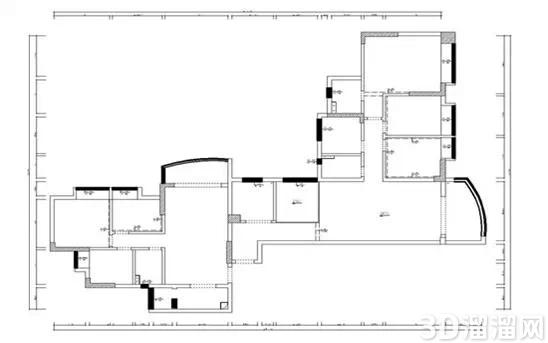

1、原始建筑测量图

什么是原始建筑测量图呢?

原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门 窗洞口的尺寸位置、各项管井(上下水、煤气管道、空 调暖管、进户电源)的位置、功能、尺寸等项目，它是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。因此要重点把握原始建筑测量图。

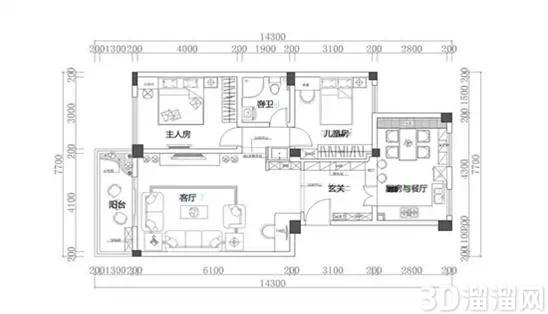

2、装饰平面布局图

装饰平面布局图中具备的内容十分之多。其中应具备：墙体定位尺寸，有结构柱、门 窗处应注明宽度尺寸；各区域名称要注全，如客厅、餐厅、休闲区等，房间名称要注全，如主卧、次卧、书房等；室内、外地面标高、墙体厚度应注明;如有楼 梯，标明平面位置的安排、上下方向示意及梯级计算；门的开启方向；活动家 具布置及盆景、雕塑、工艺品等的配置。

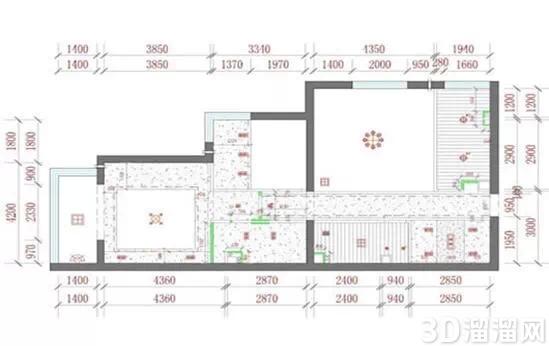

3、天花吊顶布置图

天花吊顶布置图是天花吊顶装修项目中重要的图纸之一。它要求标明天花造型的尺寸定位、灯具位置及详图索引，并应标注天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

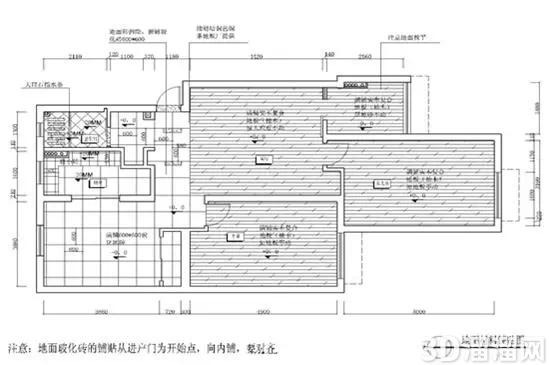

4、地面材质图

地面材质图，顾名思义是关于地面材质的任何内容的。它标明需要铺设的地面材料种类、地面拼花、材料尺寸及不同材料分界线。

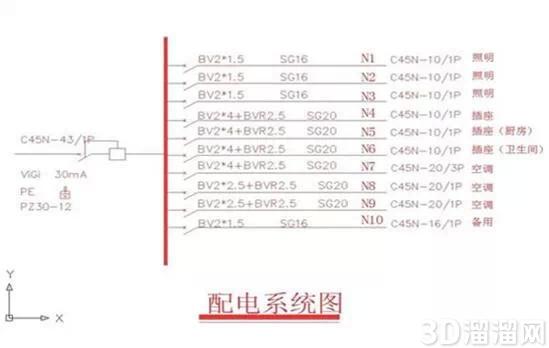

5、配电系统图

配电图是设计图纸中十分重要的一部分，各种电源插座的位置都需要妥善安排，业主在查看配电图时，需要注意的是插座的位置、数量，位置的安排要根据实际使用的方便性安排，综合考虑门 窗、家 具的安排，不能让插座被门 窗遮蔽，影响正常使用。在此小溜需要提醒的是，在数量上也不能一味地追求节俭，要根据家中电器的数量和种类安排，还要适当地留出富余。
总结：以上就是小溜为大家分享的“教你如何看懂装修图纸！”的全部内容啦，希望本文内容能够给大家带来帮助。如果您还想了解更多室内设计的相关图纸，那么可以点击这个链接：https://cad.3d66.com  了解一下哦！
