怎么测量cad图纸上弧形的长度？

我们都知道在图纸上最常见的不光有文字、表格、数据以及符号，还有一个最重要的那就是图形。在绘制建筑或者机械的时候难免会用上一些图形，有些是规则的图形，有着则是不规则图形。对于规则图形好标注，对于不规则图纸怎么办？就拿弧形来说，如何测量CAD图纸上弧形的长度？

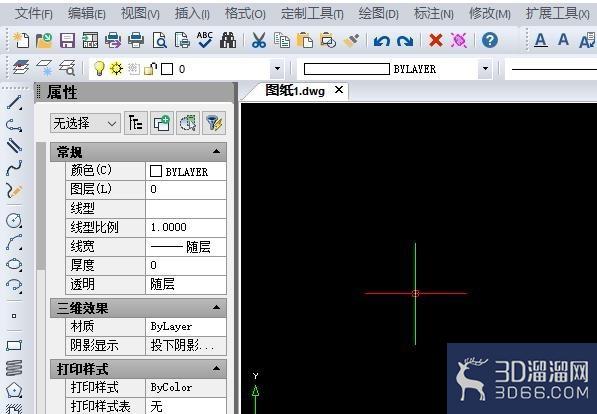

1、首先在我们的电脑桌面上方找到CAD编辑器这个图标，之后我们用鼠标进行双击这个图标，紧接着我们进入到CAD编辑器的操作界面。

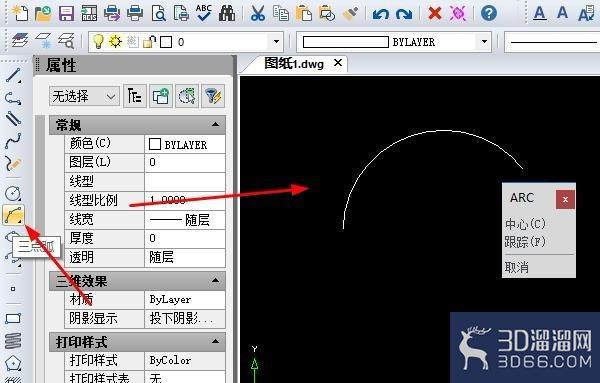

2、进入到CAD编辑器操作界面之后，我们用鼠标点击左上角的文件—新建，或者直接点击新建。然后利用左侧工具栏中的弧形工具，利用三点绘制出一条弧线。

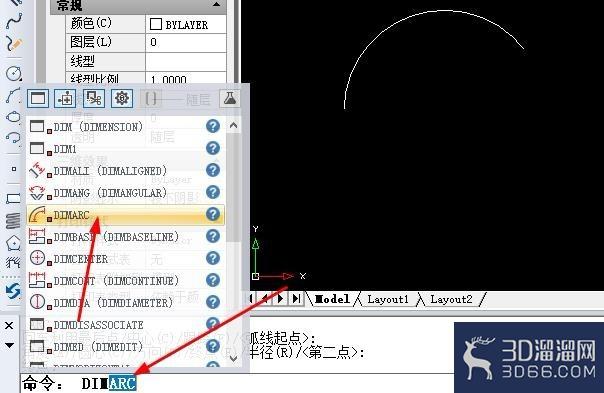

3、弧形绘制完成之后，我们在该界面的左下角的命令中输入dim，找到对应的命令，并用鼠标进行点击。

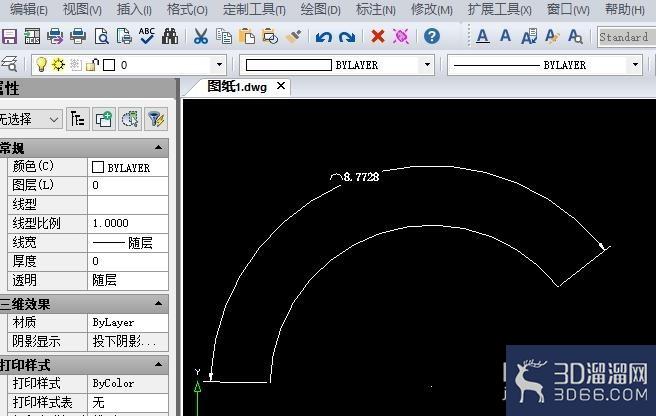

4、我们选择中我们在图纸绘制好的弧形，然后对该弧形进行测量，长度会出现在图纸上。

好啦，以上就是小溜为大家分享的关于“怎么测量cad图纸上弧形的长度”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
