AutoCAD怎么填充图案？

在日常工作或学习中，CAD经常需要对密闭的图形进行图案的填充，那如何填充图案呢？

工具/原料软件AUTOCAD2017方法/步骤

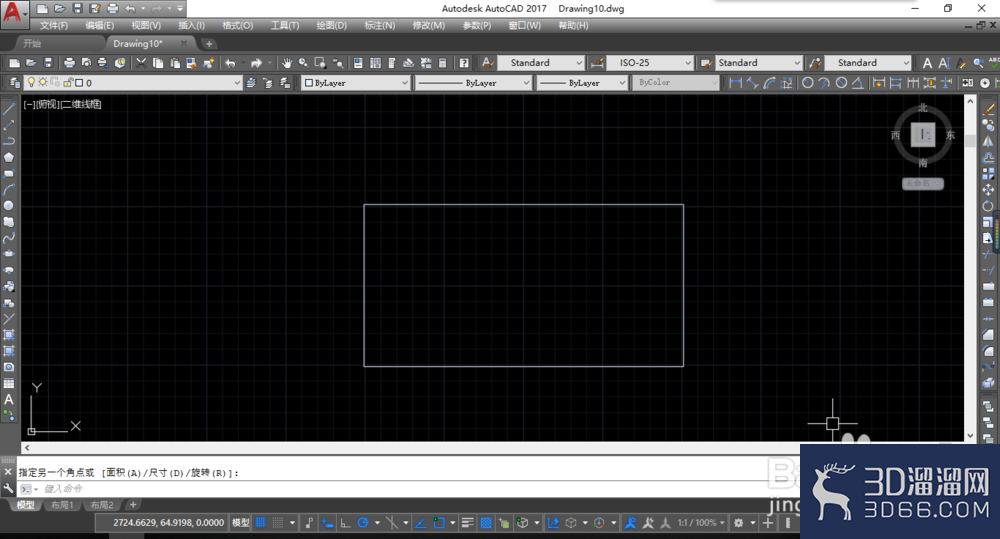

1、打开任一一个AUTOCAD2017文件，如图所示；

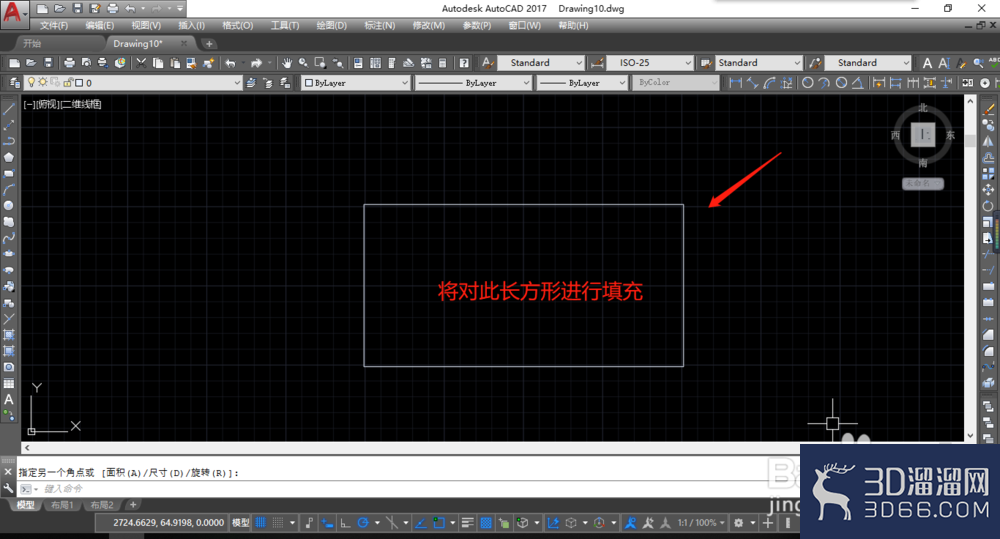

2、在AUTOCAD编辑区域找到需要填充的密闭的长方形，如图所示；

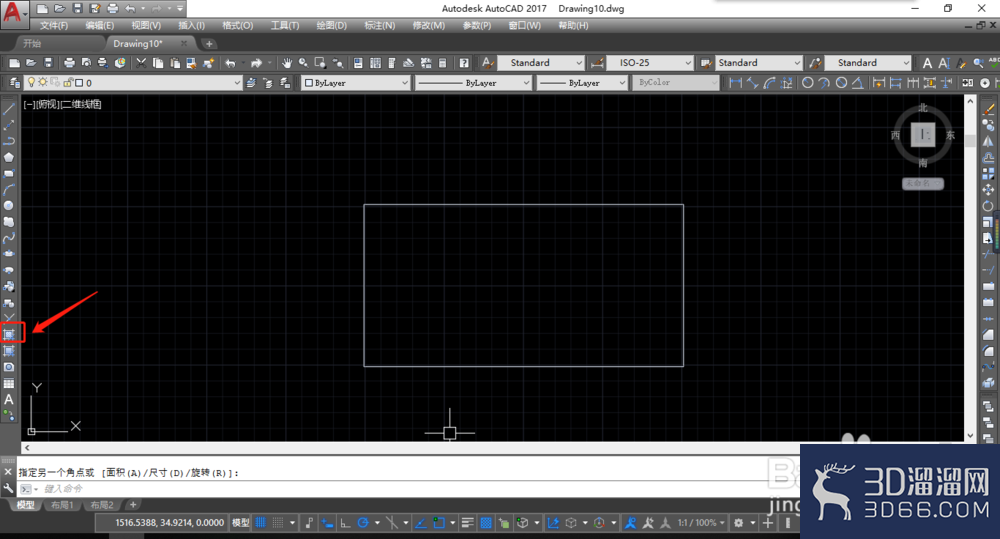

3、在CAD编辑区左侧找到“图案填充”按钮，如图所示；

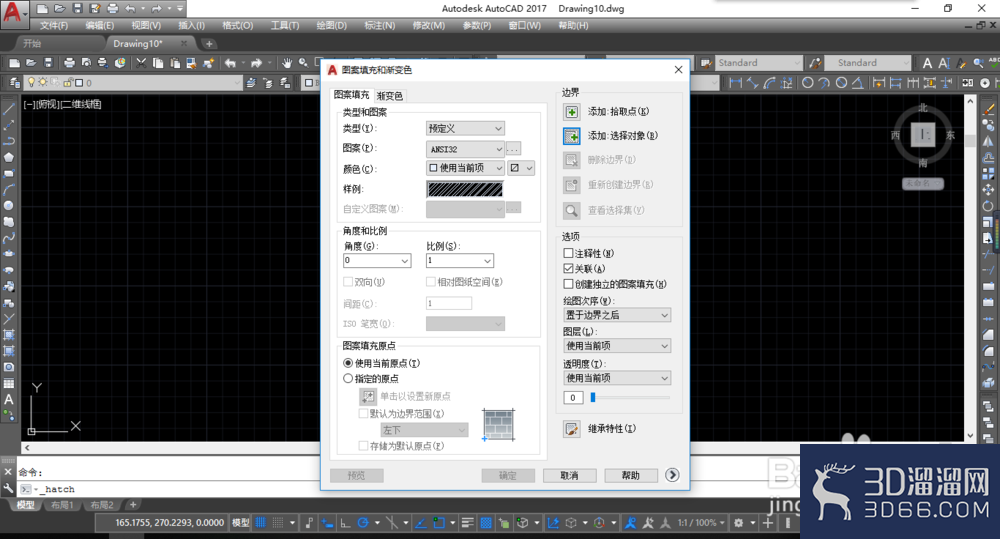

4、点击“图案填充”按钮后，将弹出“图案填充和渐变色”对话框，如图所示；

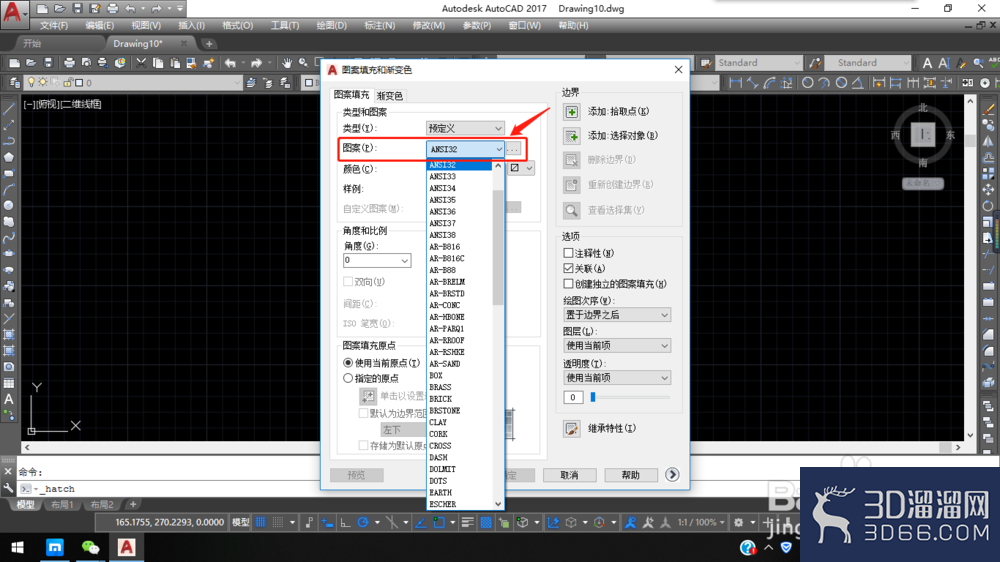

5、在弹出的“图案填充和渐变色”对话框下面“图案”处，下拉状态栏，找到需要填充的图案，如图所示；

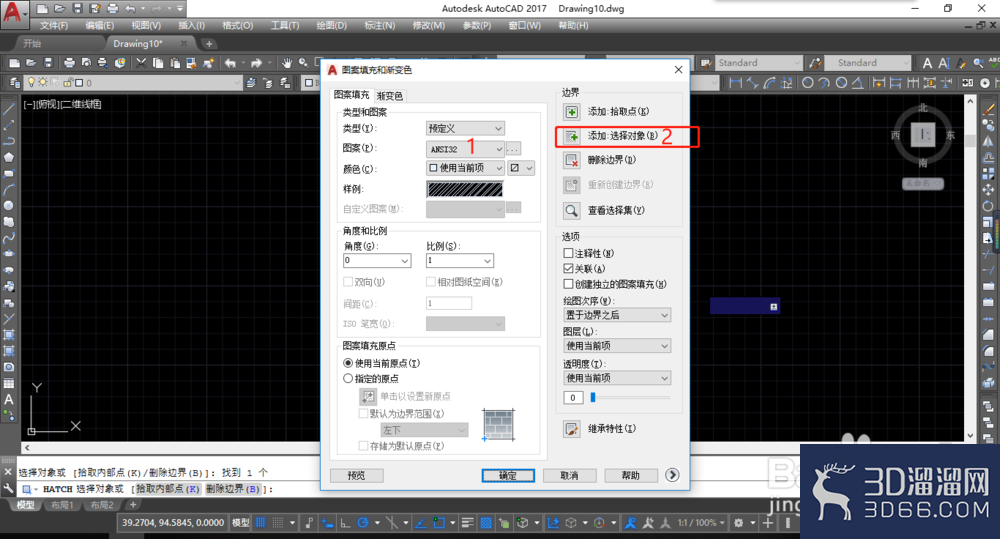

6、选择好需要填充的图案后，点击右边“边界”选项里的“添加：选择对象”，如图所示；

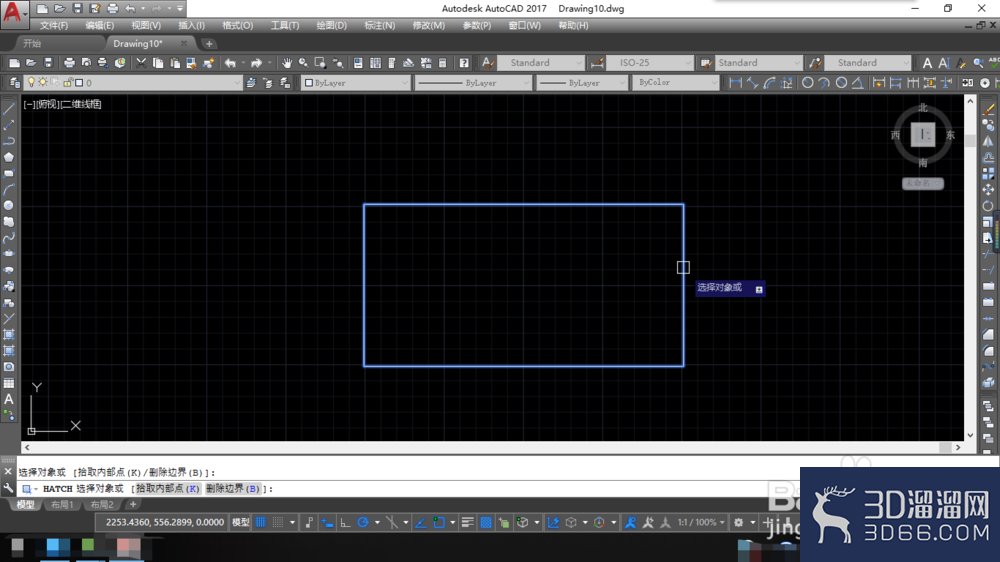

7、点击“添加：选择对象”后，“图案填充和渐变色”对话框消失，进入CAD编辑区域，十字光标变成小正方形，点击需要填充的长方形，长方形变成蓝色表示已选中，如图所示；

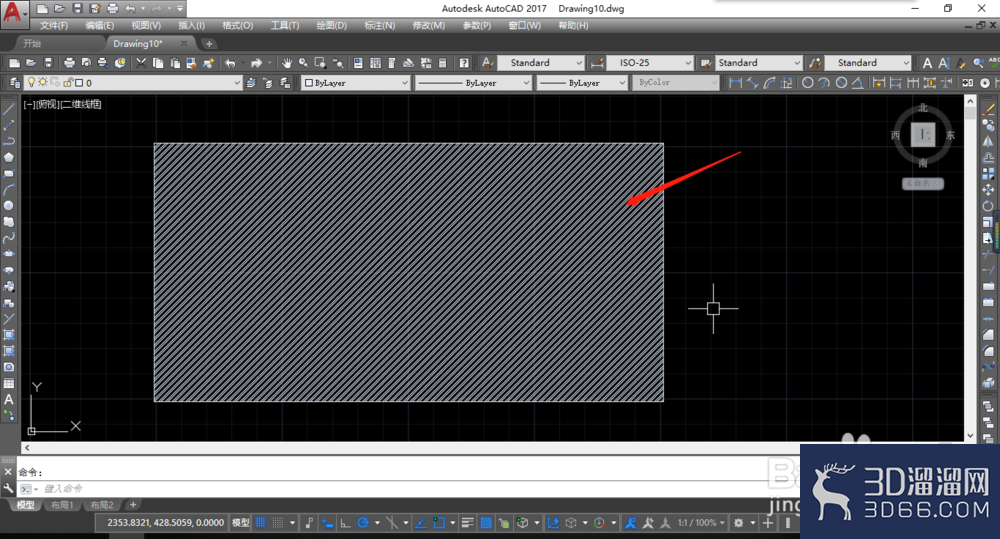

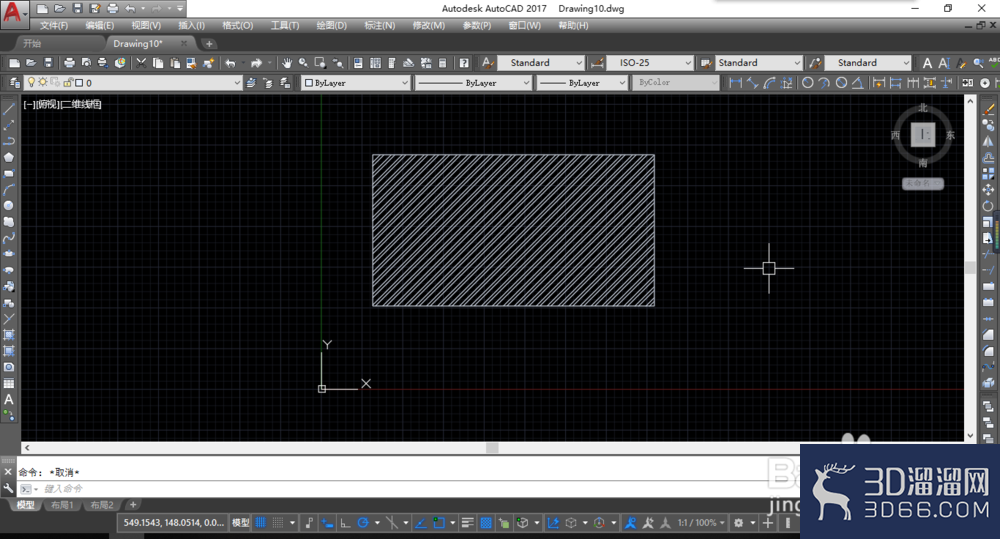

8、选中好需要填充的长方形后，敲一下键盘空格键，“图案填充和渐变色”对话框出现，单击“确定”后，退出。这样就填充好了需要的图案。
