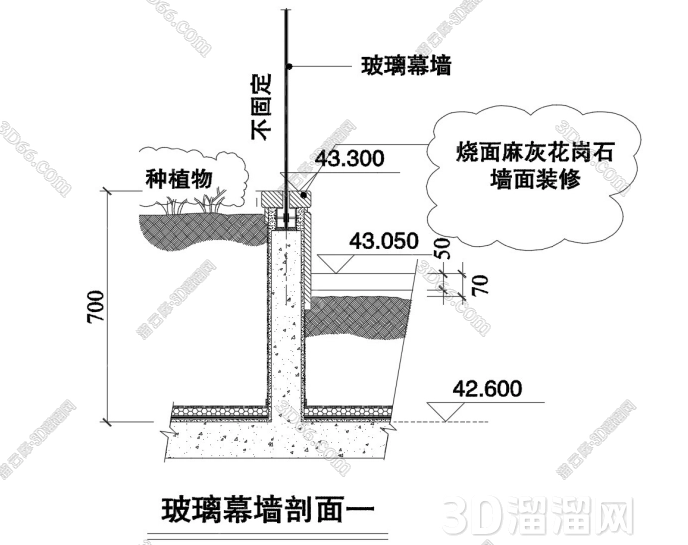

如何在CAD中填充幕墙图纸？

幕墙是现代建筑中常见的设计元素之一，它不仅可以起到美化建筑外观的作用，还可以提高建筑的节能性能。在CAD软件中，如何有效地填充幕墙图纸呢？本文将从以下几个方面进行介绍：

1、准备幕墙填充文件

在CAD中对幕墙图纸填充，首先可以在3D溜溜网中下载适合的填充图案，下载下来一个.pat格式的幕墙填充图案文件。

2、使用填充命令

在CAD中，可以使用“fill”命令进行填充，填充命令有多种模式可以选择，包括实体填充、图案填充等。针对幕墙填充，我们需要选择“图案填充”模式，并选择之前准备好的幕墙材质图案进行填充。

3、编辑填充图案

有时候，直接使用准备好的幕墙材质文件进行填充，效果可能不太理想，需要进行一些调整。在CAD中，可以通过“hatchedit”命令对填充图案进行编辑，具体步骤如下：

（1）选择需要编辑的填充图案；

（2）进入编辑模式，在弹出的对话框中进行修改，包括缩放、旋转、平移等；

（3）保存修改后的填充图案。

4、注意填充顺序

在填充幕墙图纸时，需要注意填充的顺序，以避免出现重叠、遗漏等问题。一般情况下，从上到下、从左到右填充比较合适，可以采用分层填充的方式，将不同层次的填充分别进行处理，以保证填充效果的质量。

总之，在CAD中填充幕墙图纸需要准备好幕墙材质文件，选择合适的填充模式和顺序，并且可以通过编辑填充图案进行调整。通过以上方法，可以实现幕墙图纸的高效填充，为建筑设计提供更好的支持。
