CAD曲面怎么转换为实体？

分类：CAD图纸作者：小溜时间：2024-06-24 14:32:48

导语：在CAD中，曲面和实体是两种基本的对象类型。虽然它们在视觉上可能相似，但在功能和操作上却有着本质的区别。以下是将CAD曲面转换为实体的详细步骤和注意事项。

将绘制好的曲面转化为三维实体，可以通过小溜给大家准备的操作步骤完成，具体见以下图文解说。

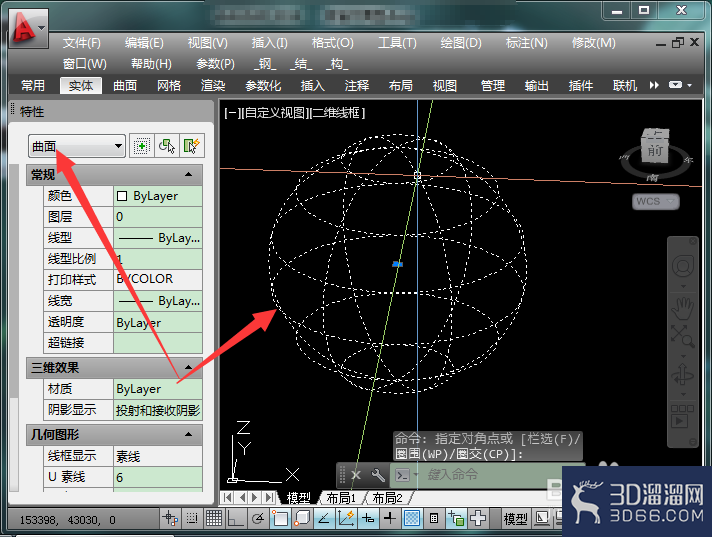

1、选中图形查看特性为曲面，可以将曲面变成实体。

CAD曲面怎么转换为实体？

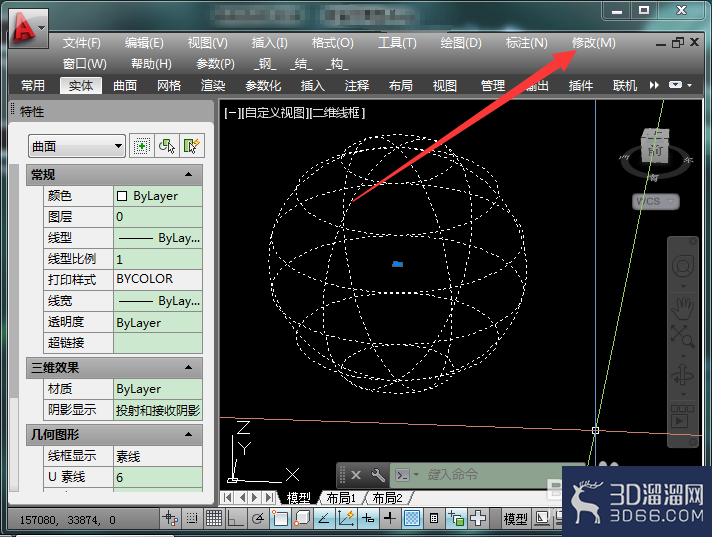

2、曲面选中状态，点击菜单栏修改。

提示：不显示菜单栏使用menubar命令，将数值0改为1。

CAD曲面怎么转换为实体？

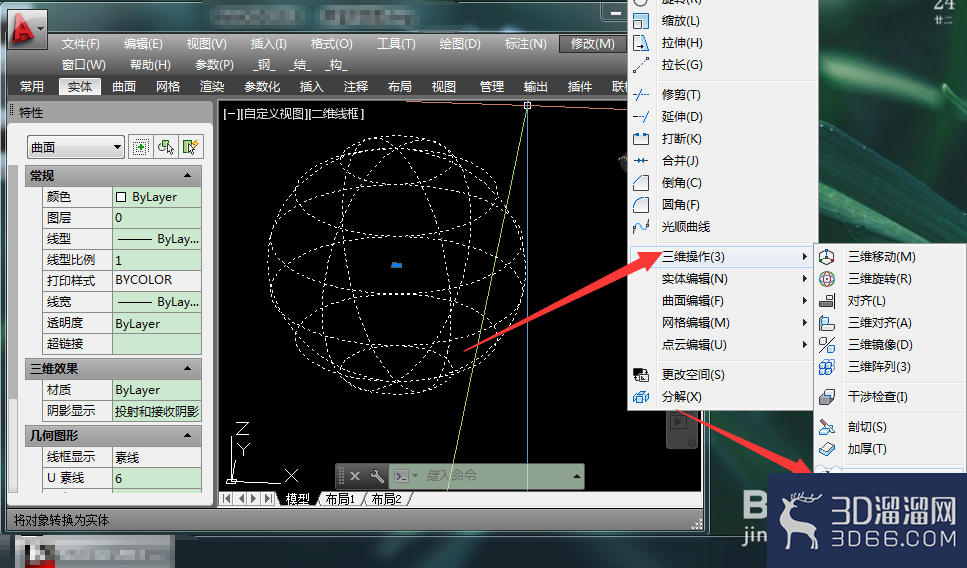

3、选择三维操作和转换为实体。

CAD曲面怎么转换为实体？

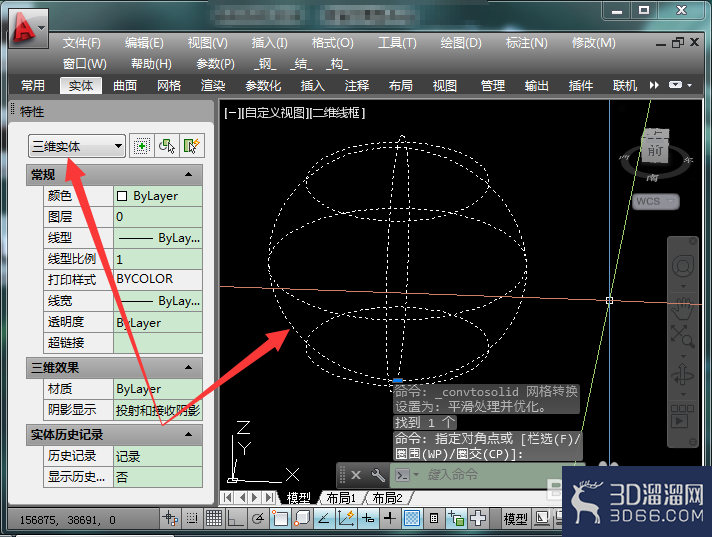

4、完成转换选中实体查看特性，显示三维实体即完成转换。

CAD曲面怎么转换为实体？

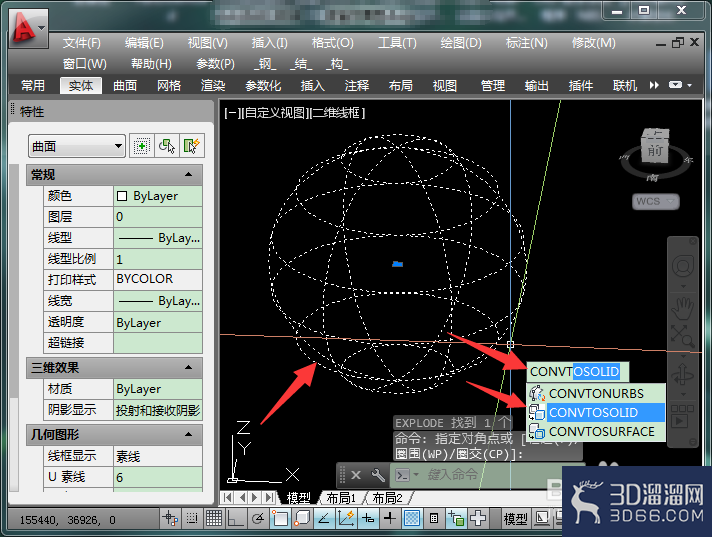

5、使用快捷命令，先选中曲面，输入命令CONVT选择CONVTOSOLID并空格即可完成转换。

CAD曲面怎么转换为实体？

关于“CAD曲面怎么转换为实体”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
