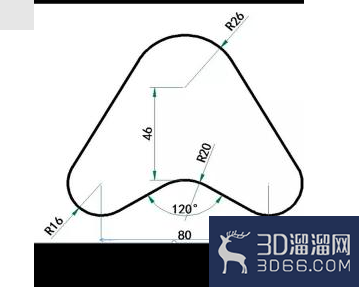

在CAD中怎么让三个圆分别在三角形的顶点？

在CAD中，一个常见的需求就是让三个圆分别位于一个三角形的三个顶点上。本文将详细介绍在CAD软件中完成这一任务的步骤和技巧，确保您能够轻松掌握并应用到实际设计中。

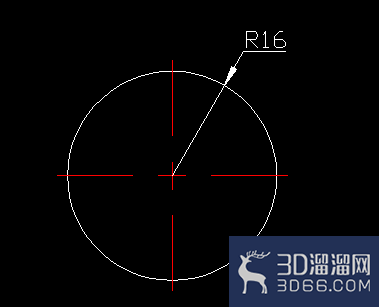

1、任意点为圆心，画R16圆

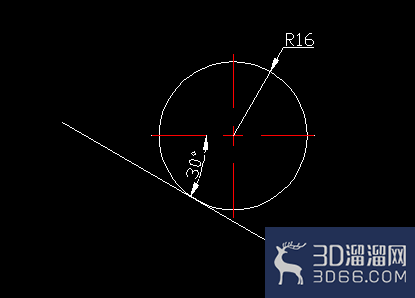

2、1、画R16圆的切线

2、直线命令（L）—第一点捕捉圆的切点（shift+右键）——输入：@长度<角度——角度为-30度

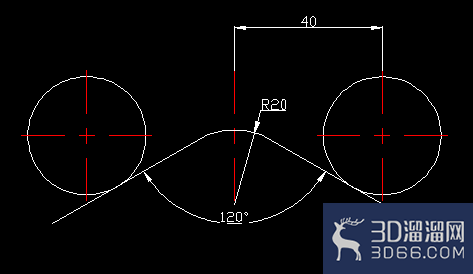

3、1、R16圆中心线Y向线向右偏移（O）——距离为40

2、R16圆与切线镜像（M）,对称轴为刚刚偏移过来的线3、两切线之间倒圆角（F）——半径为R20

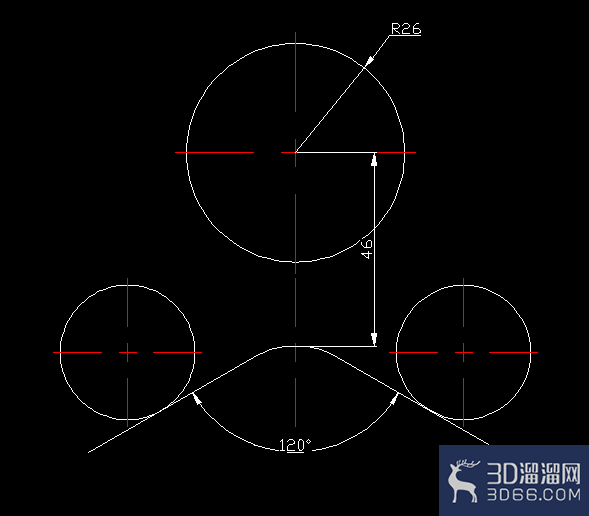

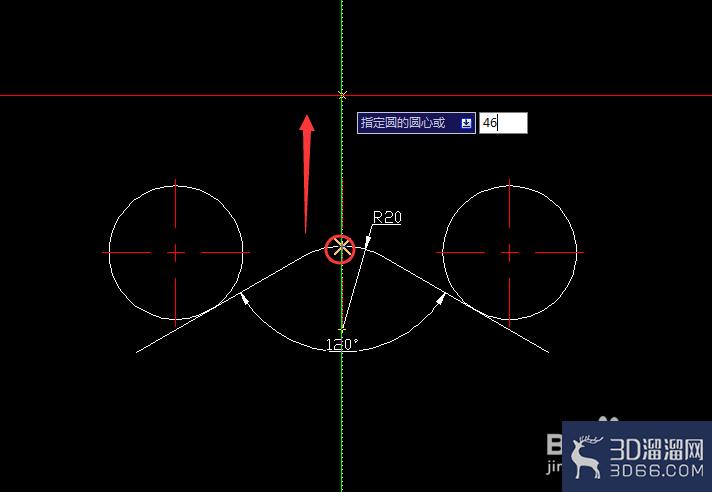

4、1、圆命令（C）——第一点为R20圆与其中心线的交点，不要鼠标点击确实，捕捉到即可，鼠标上移输入距离46——空格，此时确定圆的中心点——输入半径R26

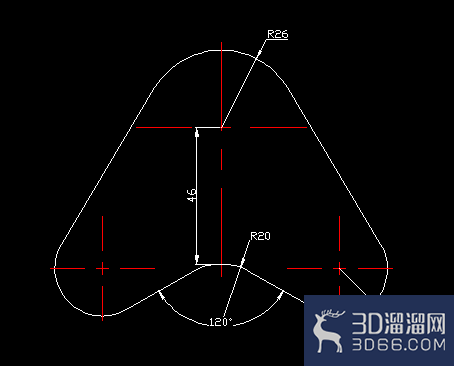

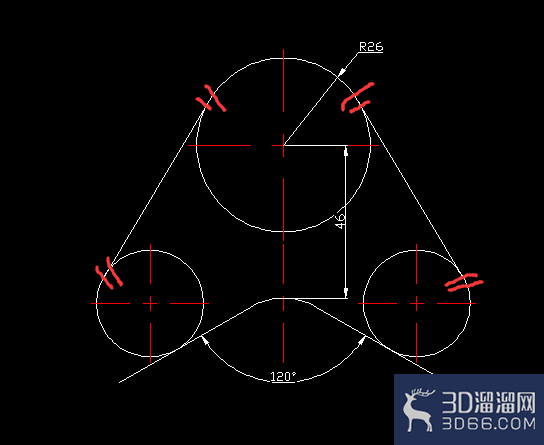

5、画R26圆与R16圆的公切线并裁剪

好啦，以上就是小溜为大家分享的关于“在CAD中怎么让三个圆分别在三角形的顶点”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
