CAD图纸中不规则图形怎么测量面积和周长？

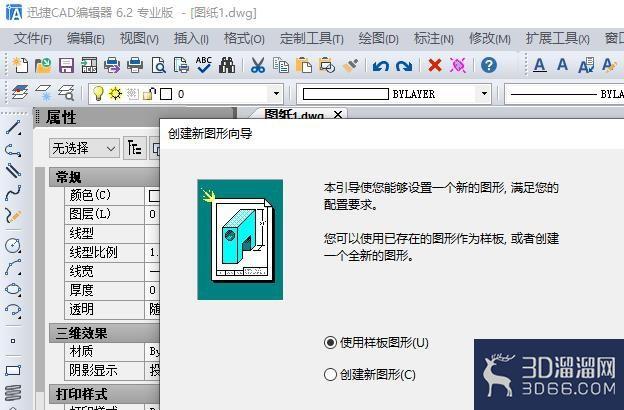

1、找我们的电脑桌面上方找到CAD编辑器的图标，双击图标启动运行。在CAD编辑器的操作界面上方我们找到文件—打开命令，在所弹出的窗口内打开你所需要的图纸文件。

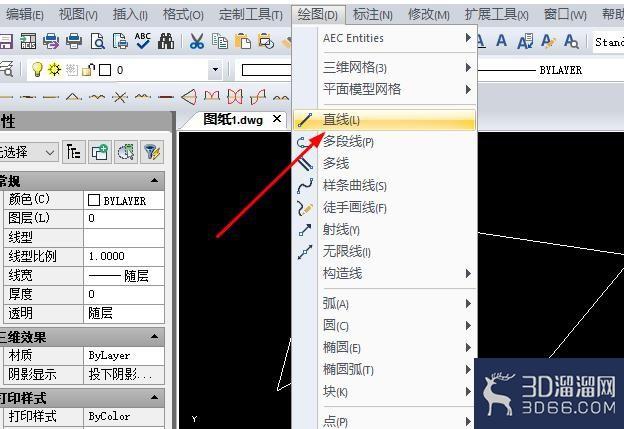

2、当然你也可以利用界面左侧的工具栏中的命令；或者界面上的绘图窗口下面的功能命令。自己进行临时绘制一张规则图形，然后自己进行测量其面积、周长。

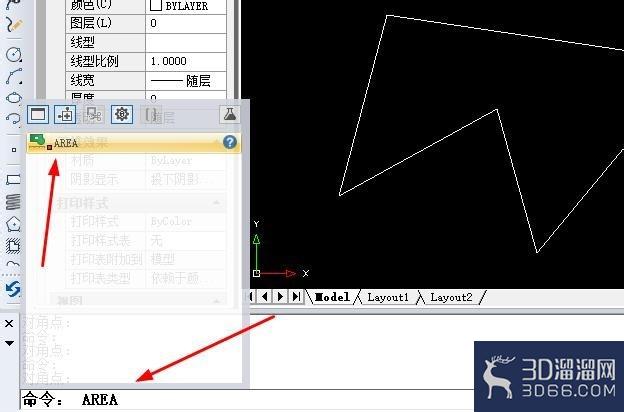

3、在界面上方中我们找到工具窗口下拉框内的查询命令；或者你也可以直接在界面中输入area指令。然后根据着命令指令进行一步步的操作，（需要是封闭的图形）。

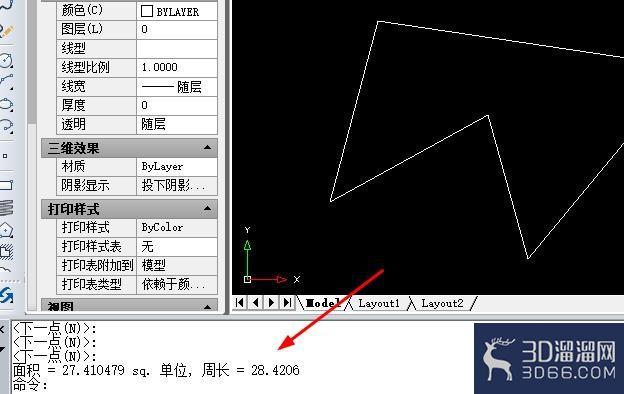

4、我们按照步骤进行测量之后，你所需要的测量图形的面积、周长都会在命令中显示出界面中。这就是你测量图形的面积、周长。

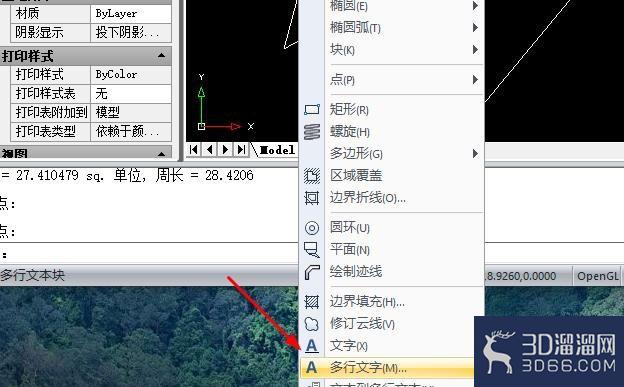

5、如果你还想在图纸上进行添加文字标注，可以直接点击界面上的文字标注命令，或者你也可以点击界面上的绘图窗口下拉框内的多行文字功能命令。

好啦，以上就是小溜为大家分享的关于“CAD图纸中不规则图形怎么测量面积和周长”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
