剖切符号是建筑图纸中，重要的标注符号。剖切符号可以从平面图对应剖面图，让整套图纸更加清晰。下面，我们就来看看CAD剖切符号怎么画。

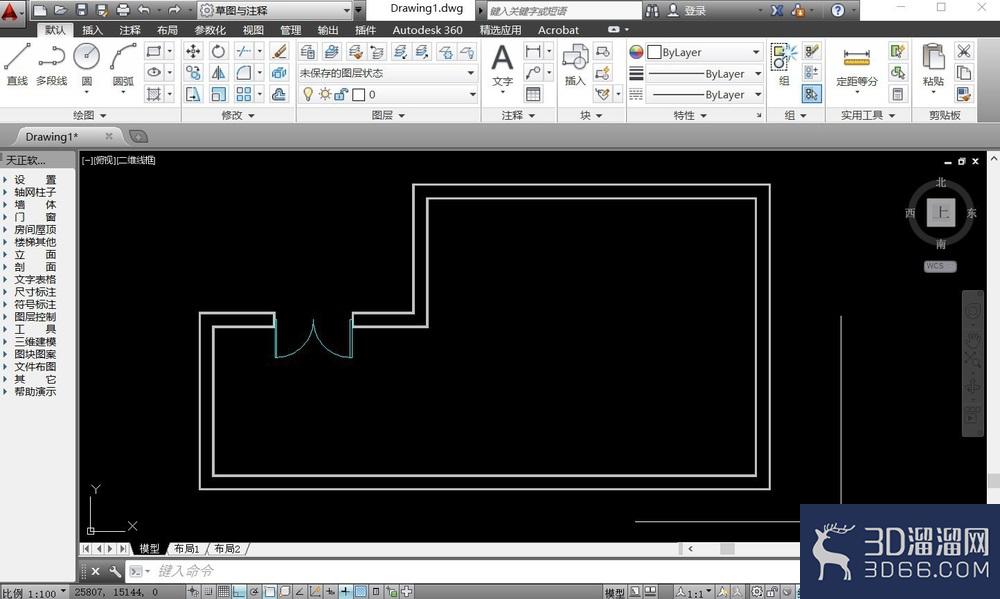

1、打开天正建筑、CAD，开启需要绘制剖切符号的平面图。

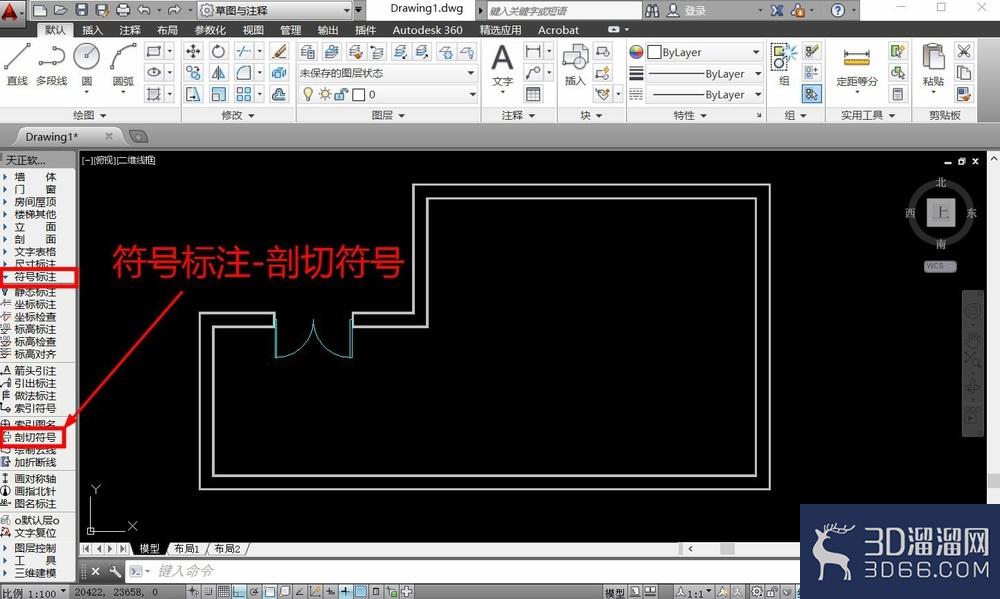

2、在左侧工具栏，点击符号标注——剖切符号。

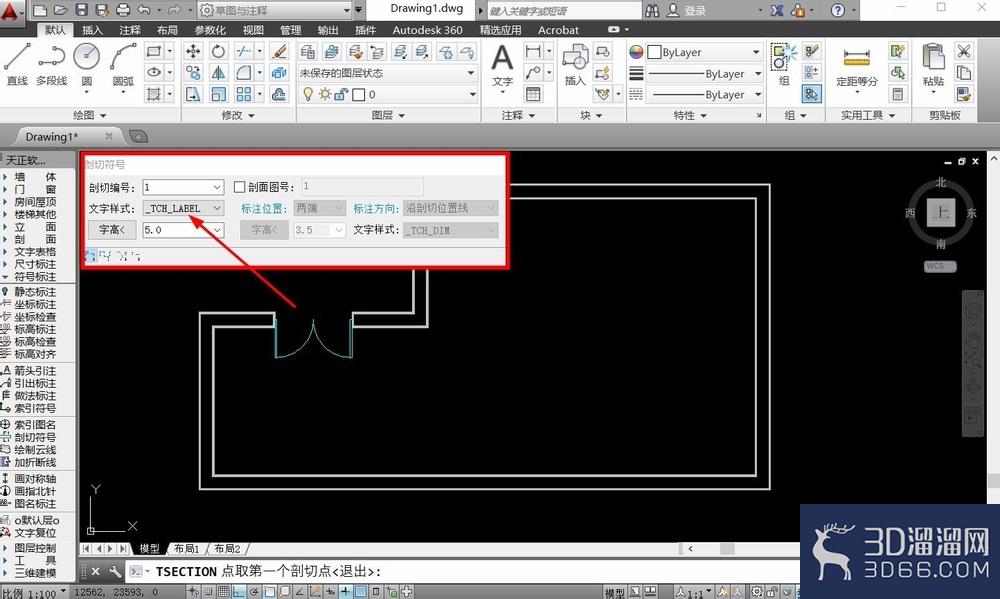

3、在剖切符号窗口中，设置剖切编号、样式等信息。

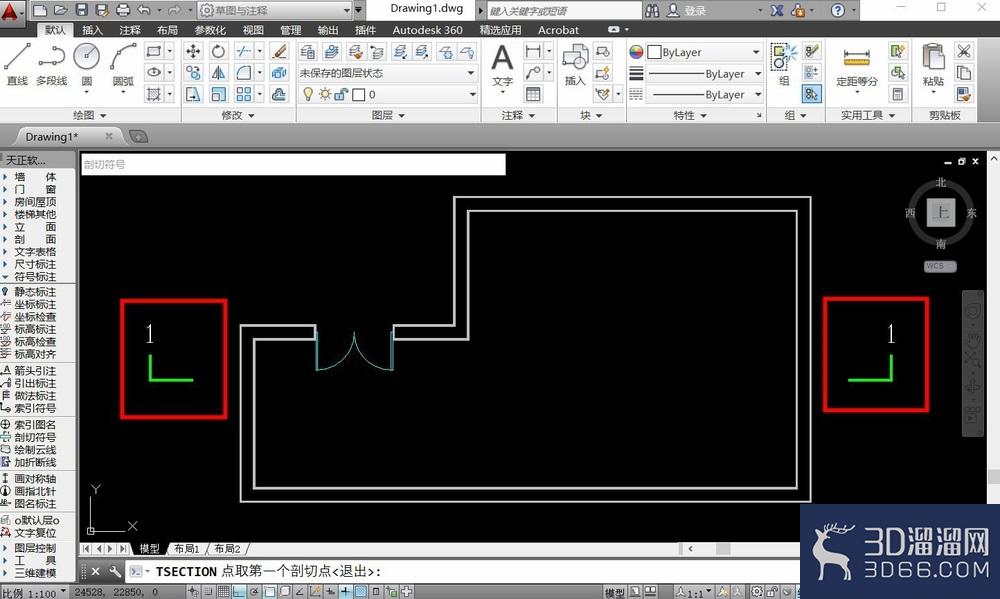

4、完成设置后，依次点击剖切起点、终点，绘制剖切线。

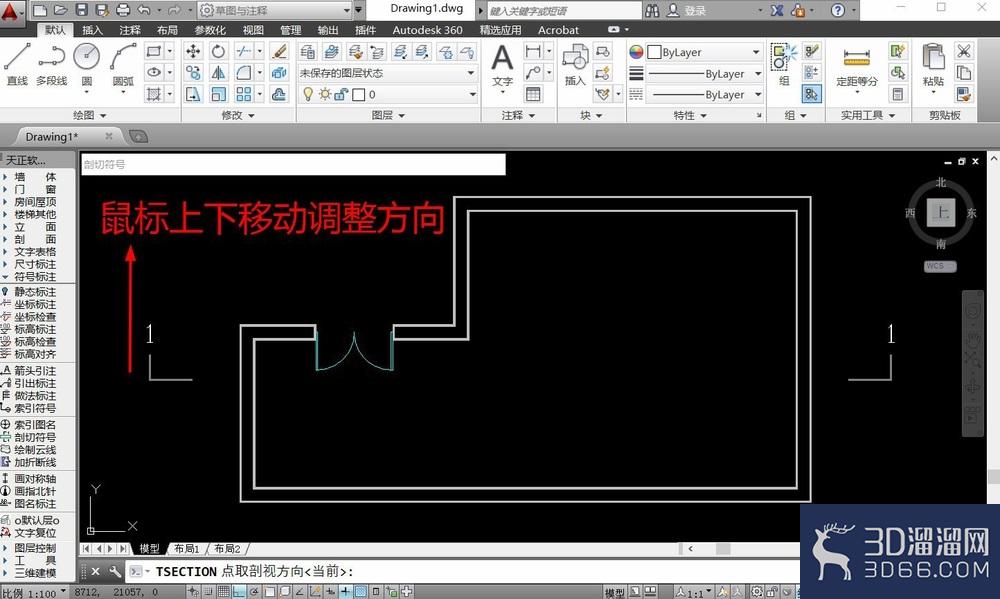

5、鼠标在剖切起点处移动，鼠标左键点击，确定剖切符号方向。
6、确定剖切线位置、剖切符号方向后，系统就会自动生成剖切符号。
给大家分享的“CAD剖切符号怎么画”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
