怎么改变CAD标注箭头大小及样式？

AutoCAD是一款使用非常广泛的作图软件，其中尺寸标注是CAD图纸中的重要组成部分，而且不同领域、不同图幅大小的图纸中需要用到不同的箭头样式和大小，那么，在AutoCAD中要怎么改变箭头的大小和样式呢？下面就随小溜一起来看看吧。

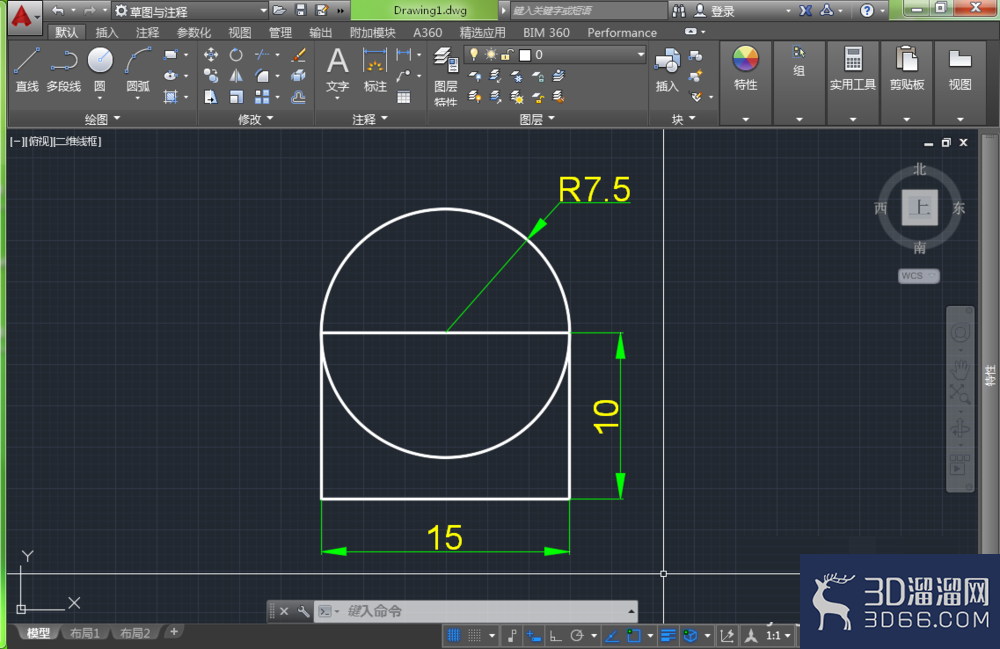

1、电脑打开AutoCAD软件，然后我在上面随意画几个图形，再标注上尺寸，可以看到现在标注的箭头样式，如下图所示：

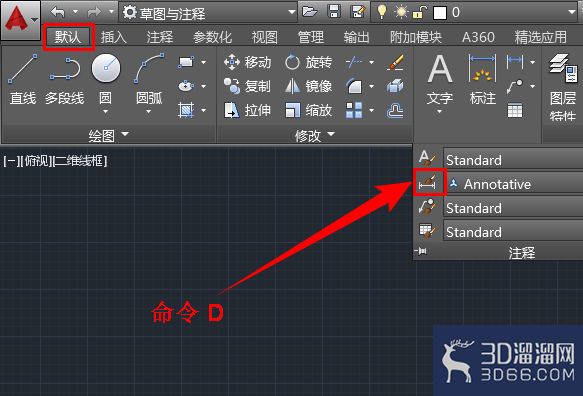

2、若要对整张图纸中的所有标注箭头进行修改，可以单击【默认】选项卡下【注释】组上的下拉三角，选择如下图所示的【标注样式】按钮（或执行 D 命令）。

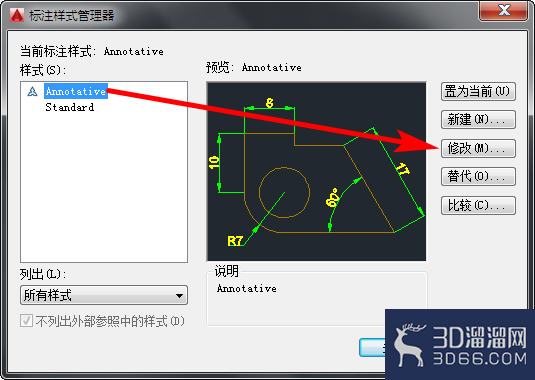

3、在打开的“标注样式管理器”对话框中，首先选中需要修改的标注样式，此处我要对“Annotative”这个标注样式进行修改，然后单击【修改】按钮。

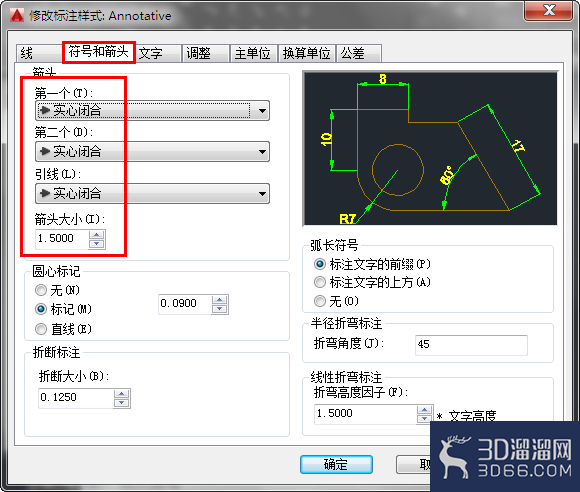

4、在打开的“修改标注样式：Annotative”对话框中，单击【符号和箭头】选项卡，可以看到现在是“实心闭合”箭头，大小为1.5，如下图所示：

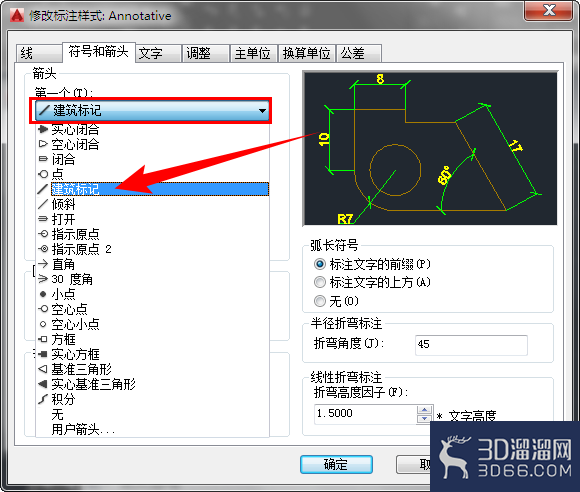

5、单击【实心箭头】按钮，在弹出的下拉菜单中可以看到CAD支持提供的很多箭头样式，此处我选择“建筑标记”。

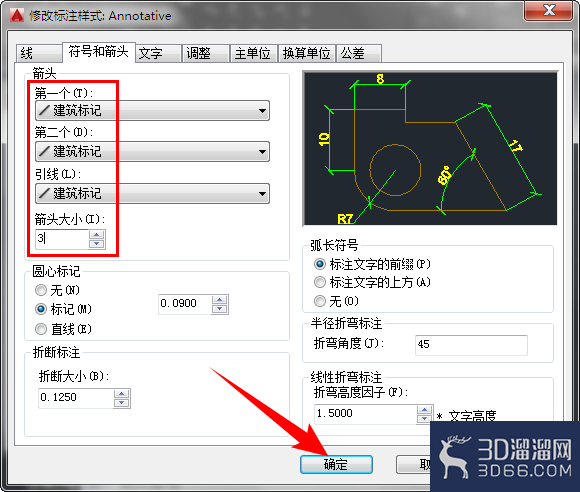

6、我将第一个、第二个和引线的箭头都改为“建筑标记”，将箭头大小改为3。在修改的过程中我们可以在预览框中看到修改的样式。最后单击【确定】按钮。

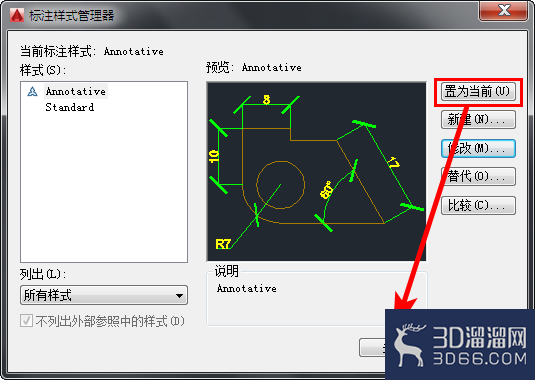

7、回到“标注样式管理器”对话框，单击【置为当前】按钮，最后单击【关闭】按钮。

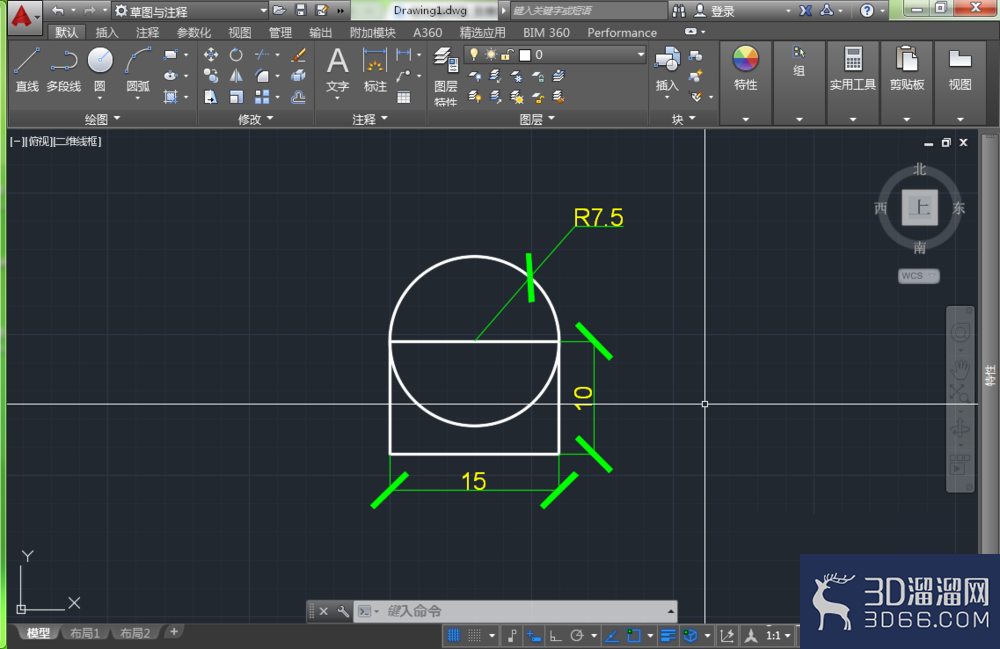

8、现在我们可以看到，整张图纸中的所有尺寸标注的样式和大小都已经更改了，如下图所示：

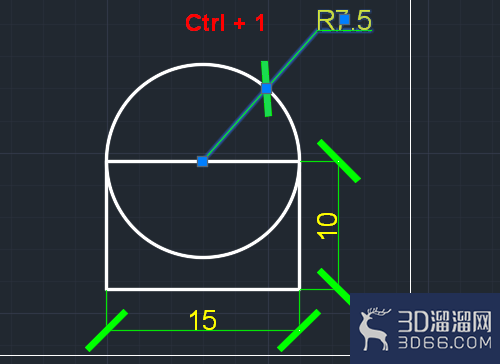

9、若要对图纸中的某个标注单独进行修改，可以选中需要修改的标注，比如如下图中的半径标注，按快捷键 Ctrl + 1。

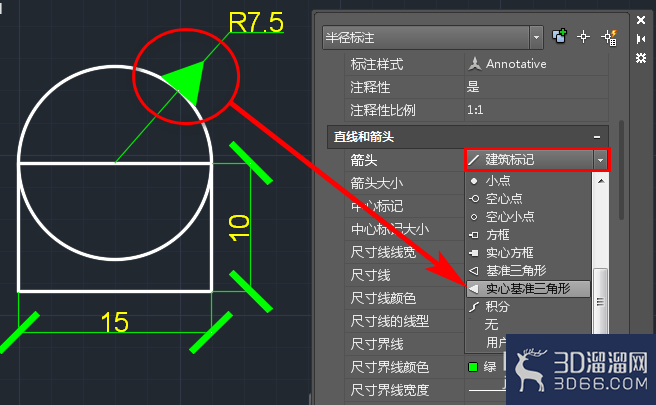

10、在打开的“特性”对话框中，往下拉到“直线和箭头”分类。然后单击两次箭头后面的“建筑标记”，在弹出的下拉框中选择需要的箭头样式，此处我将其改为“实心基准三角形”。

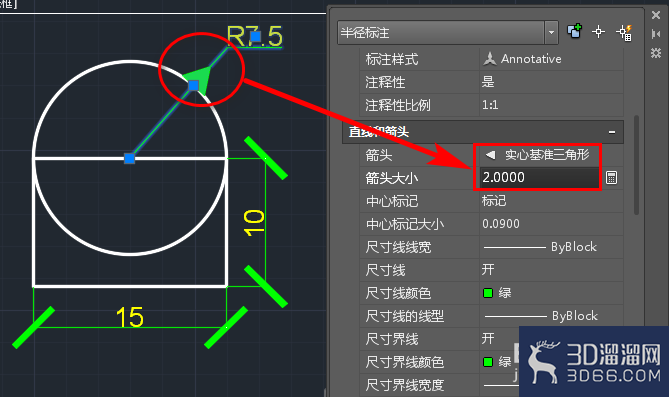

11、然后再将箭头大小改为2。这些修改无需保存，改完立刻生效，如下图所示：

好啦，以上就是小溜为大家分享的关于“怎么改变CAD标注箭头大小及样式”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
