CAD怎样进行坐标标注？

在CAD软件中，精确的坐标标注是确保设计准确性和高效沟通的关键。无论是建筑平面图、机械部件还是电子布局，掌握如何进行坐标标注都是设计师技能库中的重要一环。本文将详细介绍在CAD软件中进行坐标标注的方法，并提供一些专业技巧，帮助您提升工作效率。

1、输入命令：PO（point），按下空格键确定。

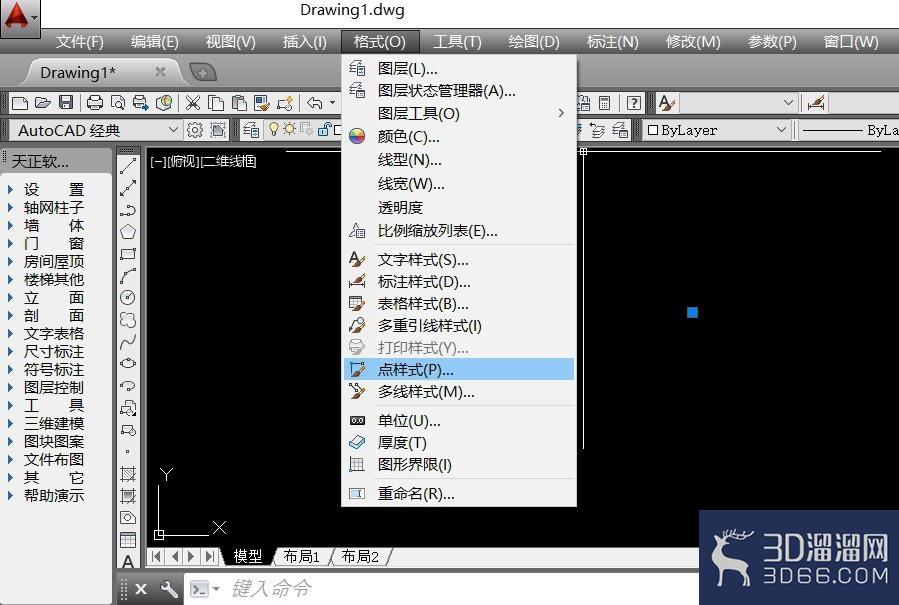

2、鼠标左键点击放置点，选中后，点击菜单栏格式——点样式。

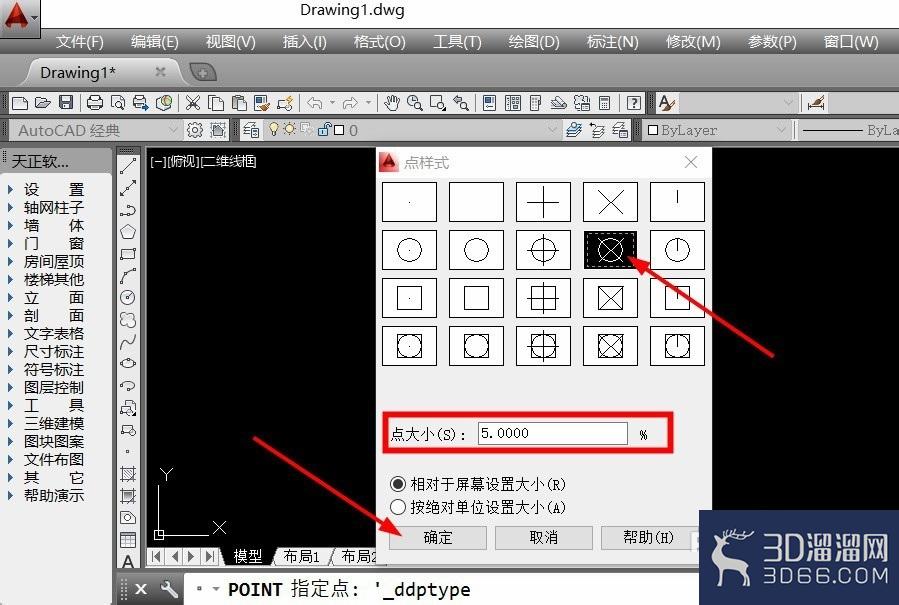

3、设置点样式，点大小等属性，点击确定即可。

标注点坐标

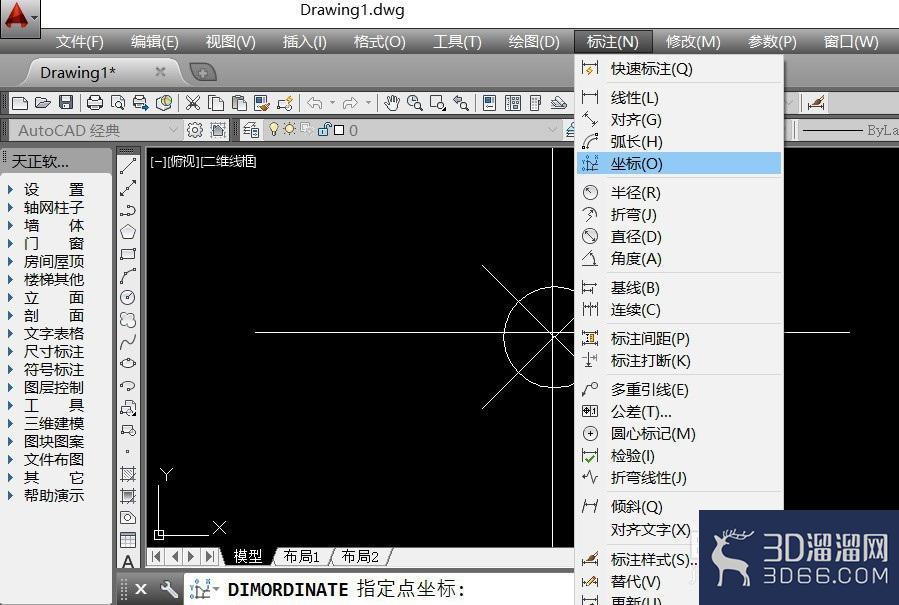

1、菜单栏中，点击标注——坐标。

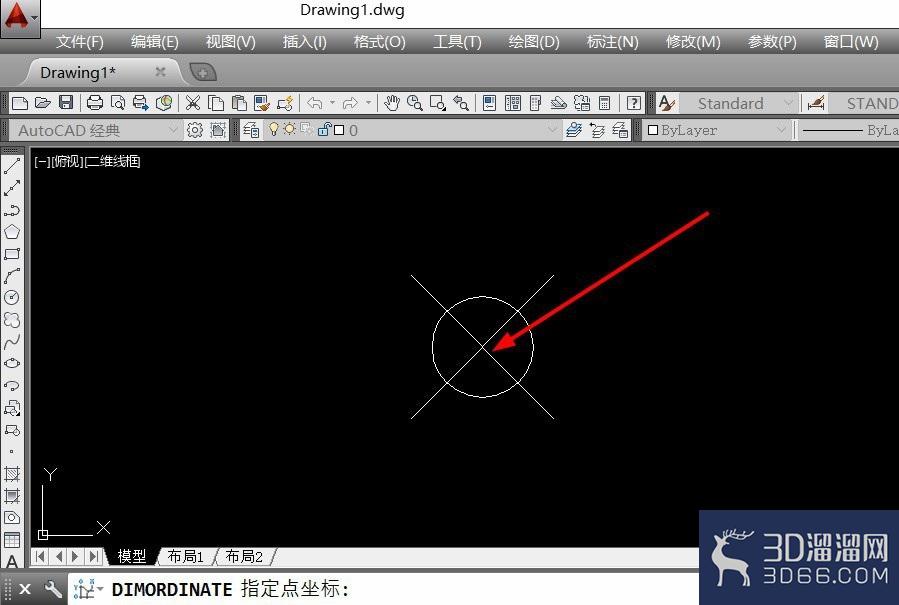

2、点击标注点，即可进行标注。

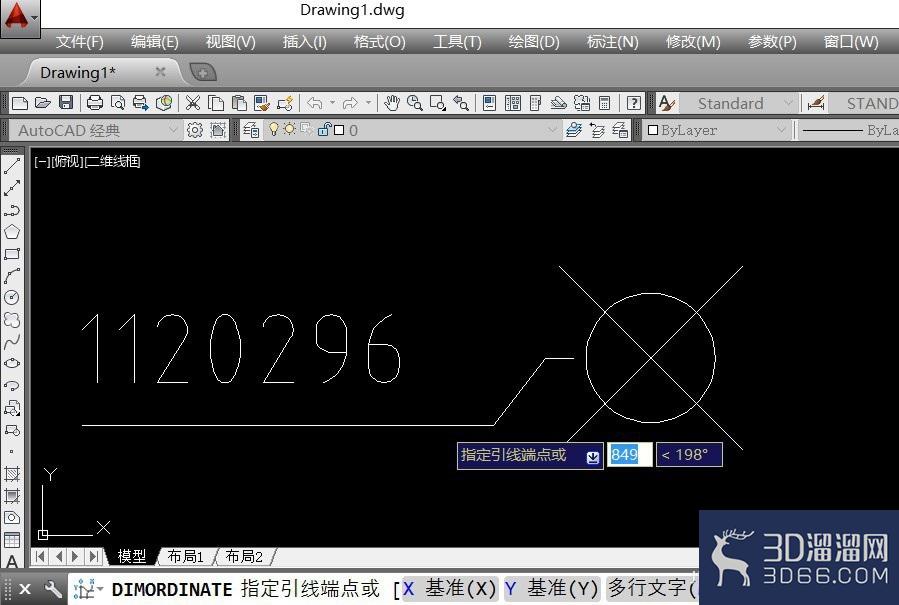

3、确定标注对象，移动鼠标，系统就会自动生成标注，点击放置标注。

完成标注后，按下空格键重复命令。

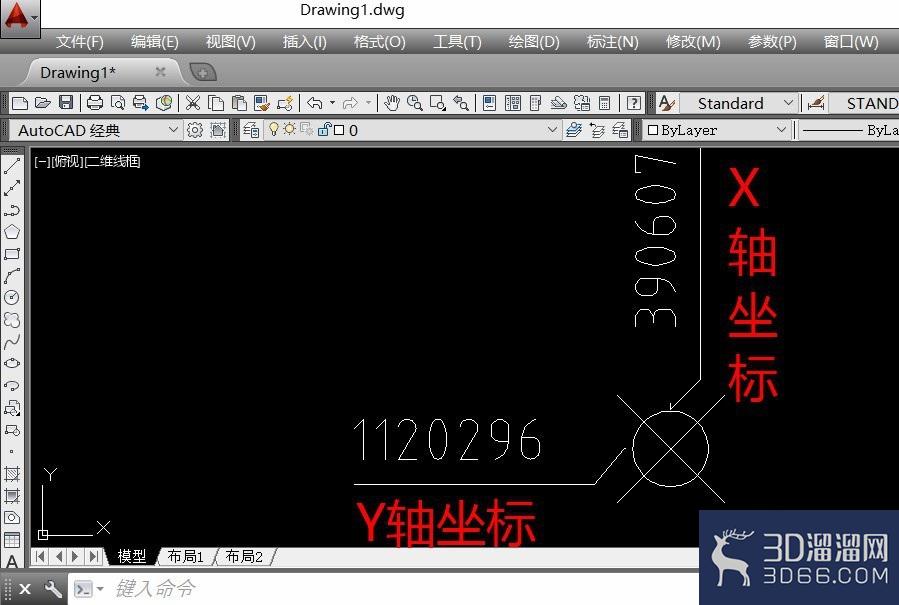

4、垂直移动鼠标，进行X轴标注。

水平移动鼠标，进行Y轴标注。

给大家分享的“CAD怎样进行坐标标注”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
