CAD绘图中怎么执行id查询坐标命令？

在CAD图纸上有着很多的图形，并且这些图形并不是所有的都容易进行绘制。CAD设计师只有不断进行学习绘制和临摹高质量图纸，其实有的图形绘制则是规定了具体的id坐标。

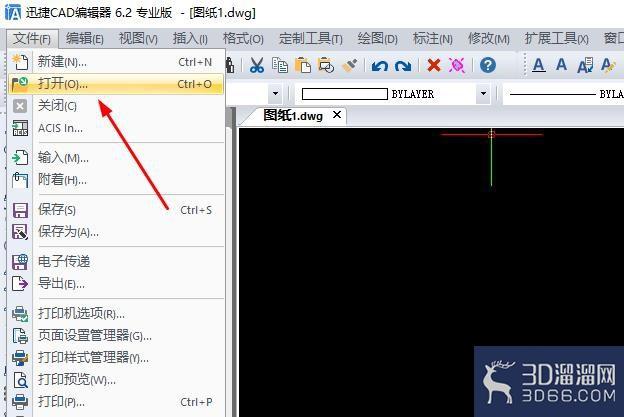

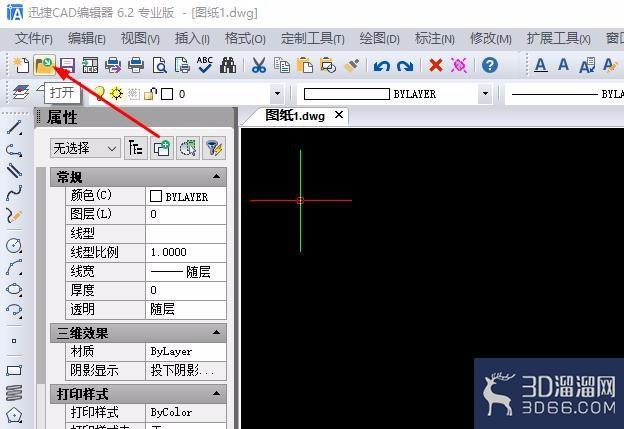

1、点击电脑桌面上方中的CAD编辑器图标并进行运行，随之会进入到CAD编辑器的操作界面。在其界面上方点击新建图标，点击文件—打开命令。

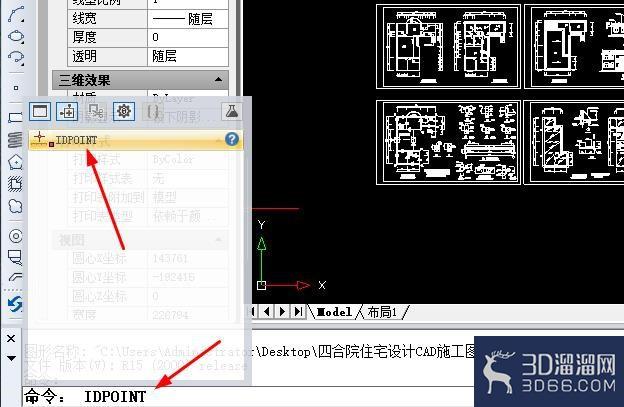

2、图纸文件在打开之后，则是就可以对图纸上所绘制图形id坐标查询。Id坐标命令执行有两种方法：点击界面右侧窗口内id坐标，或者命令中输入IDPOINT指令。

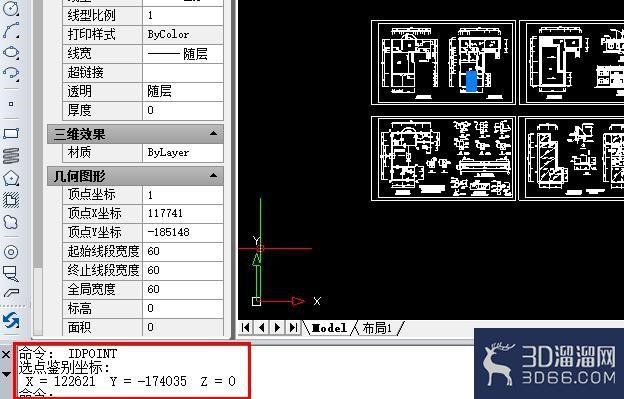

3、然后页面会出现一个十字光栅，我们点击确定一个点，然后在弹出的显示坐标框中就会自动的显示文本的坐标命令。这里可以查看多个图形。

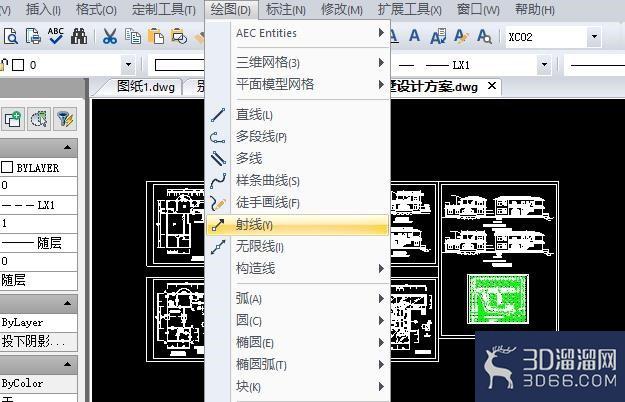

4、当然在进行插卡安过程中如果发现其有着需要修改之处。不妨试试界面左侧一些绘图工具图标，或者是在命令中输入你所需要的指令。

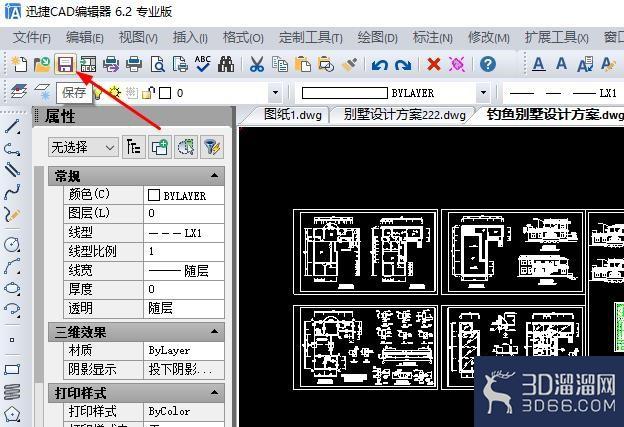

5、CAD图纸进行绘制完成之后，我们可以直接点击界面上保存图标，或者是点击界面上的文件—保存命令。CAD图纸进行保存以方便下次进行查看。

今天给大家分享的“CAD绘图中怎么执行id查询坐标命令”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
