相连两条直线怎么绘制出一个圆形？

其实更多的是CAD图纸上边有着不少的图纸图形的绘制，其实有些CAD图纸图形的绘制方法并不止一种。其中我们就来说说圆这个图形，可以利用快捷键命令、命令图标来进行绘制。而今天所要讲解的是相连的直线绘制圆形。

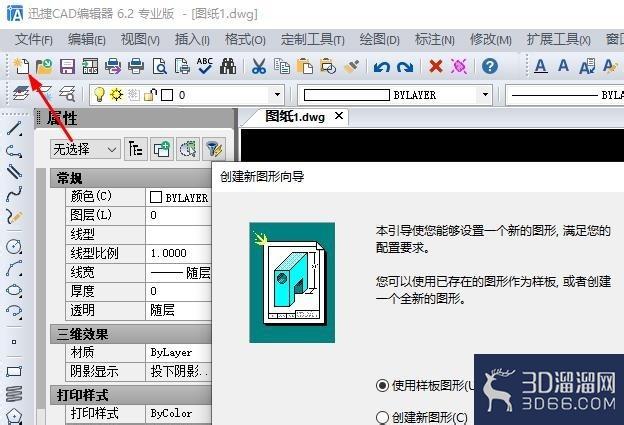

1、在我们的电脑桌面上找到CAD编辑绘图工具图标，双击打开运行。进入操作界面找到界面上方的新建命令，用鼠标进行点击，新建一张图纸。

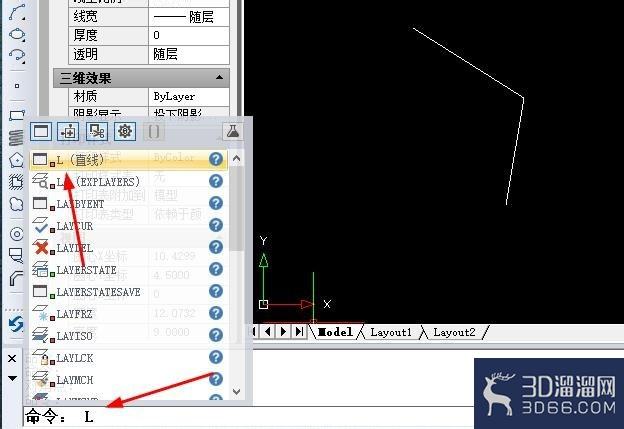

2、可以用鼠标去点击界面左侧的绘图工具中的直线命令，在图纸上绘制出来两条直线。也可点击界面上方的绘图窗口按钮，在下拉框内点击直线命令。

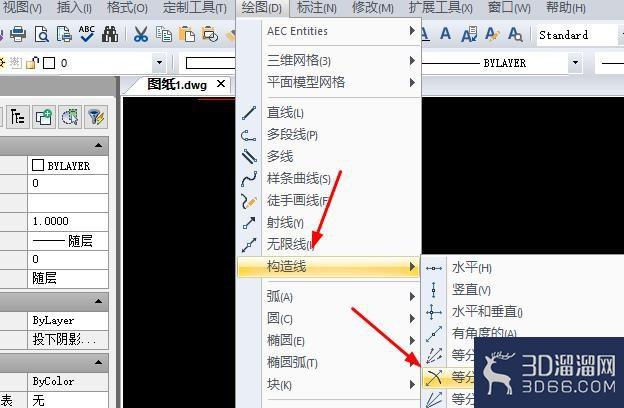

3、图纸上绘制出来两条直线过后，点击界面上方的人绘图—构造线—等分实体命令。做我们两条绘制直线的垂直平分线，这两条垂直平分线会相交于一点，这就是圆的圆心。

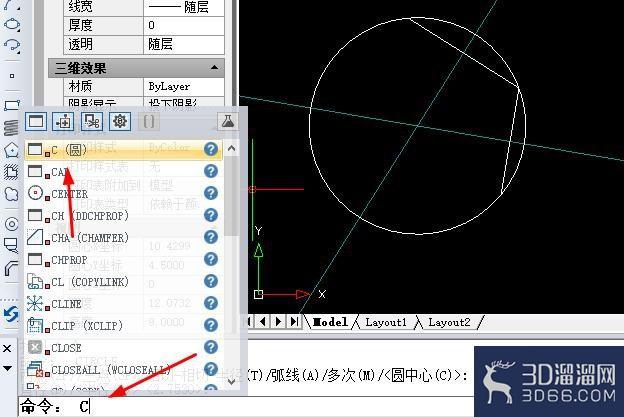

4、在界面的左侧找到圆命令，或者在该界面的左下角命令中我们输入C（clrcle），找到圆心然后绘制出来圆。

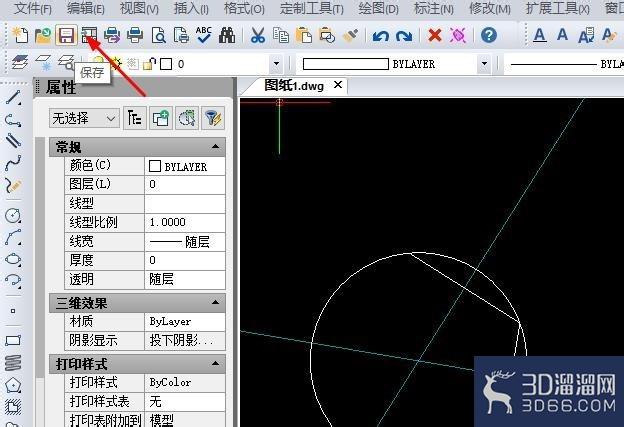

5、CAD图纸进行绘制完成之后不要忘记保存，这样防止数据丢失再重新绘制。点击界面上的文件—保存命令或保存图标，都能够对CAD图纸实现保存。

怎么“相连两条直线怎么绘制出一个圆形”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
