CAD绘图过程中，为了增加绘图的准确度，可以从平面图提取轴网标注，从而增加立面的精准度。

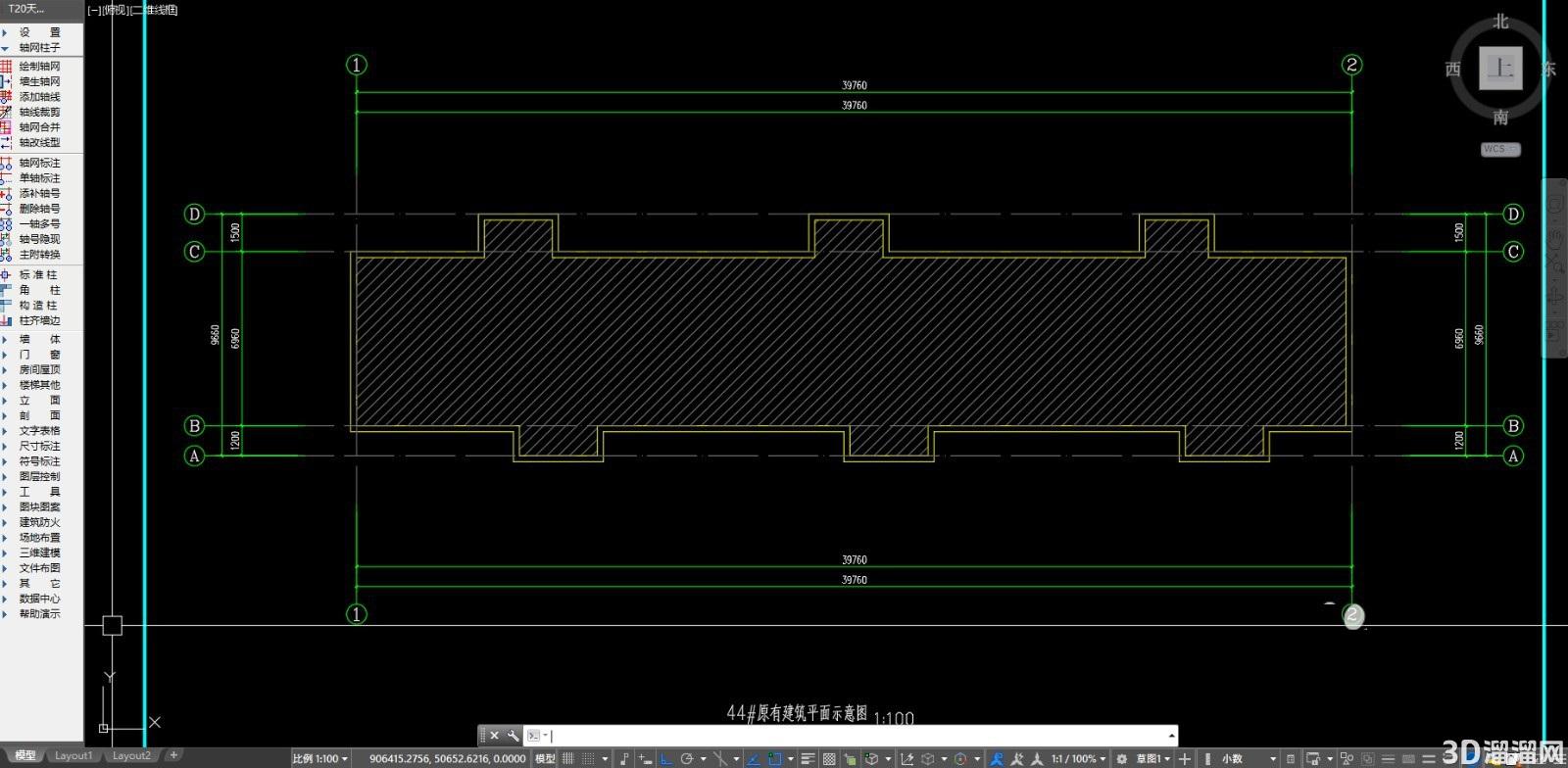

1、开启CAD图纸，找到平面图轴网，选择立面图需要的轴线和标注。

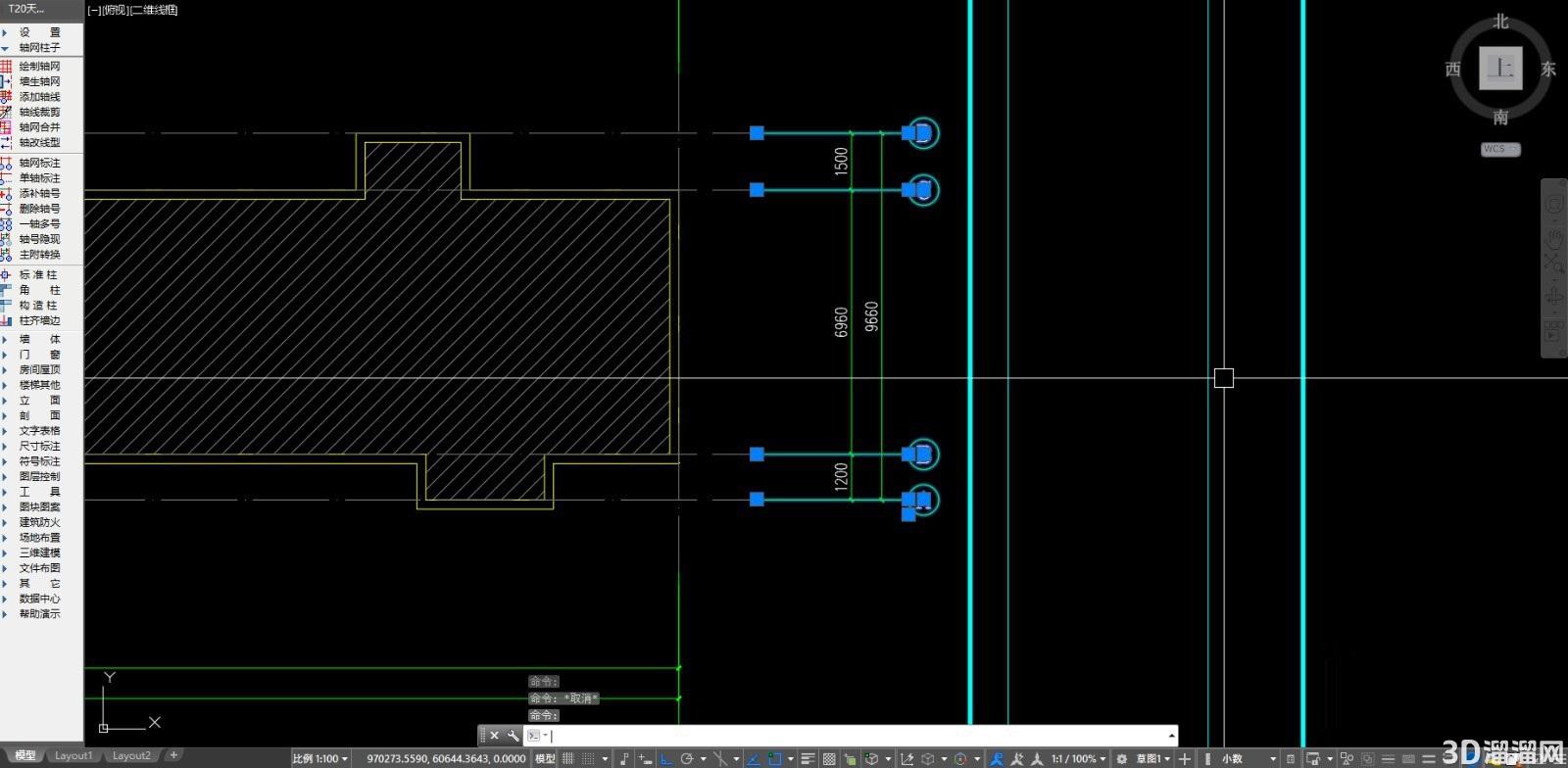

2、使用天正进行轴号标注时，轴号为一个整体，选中轴号。

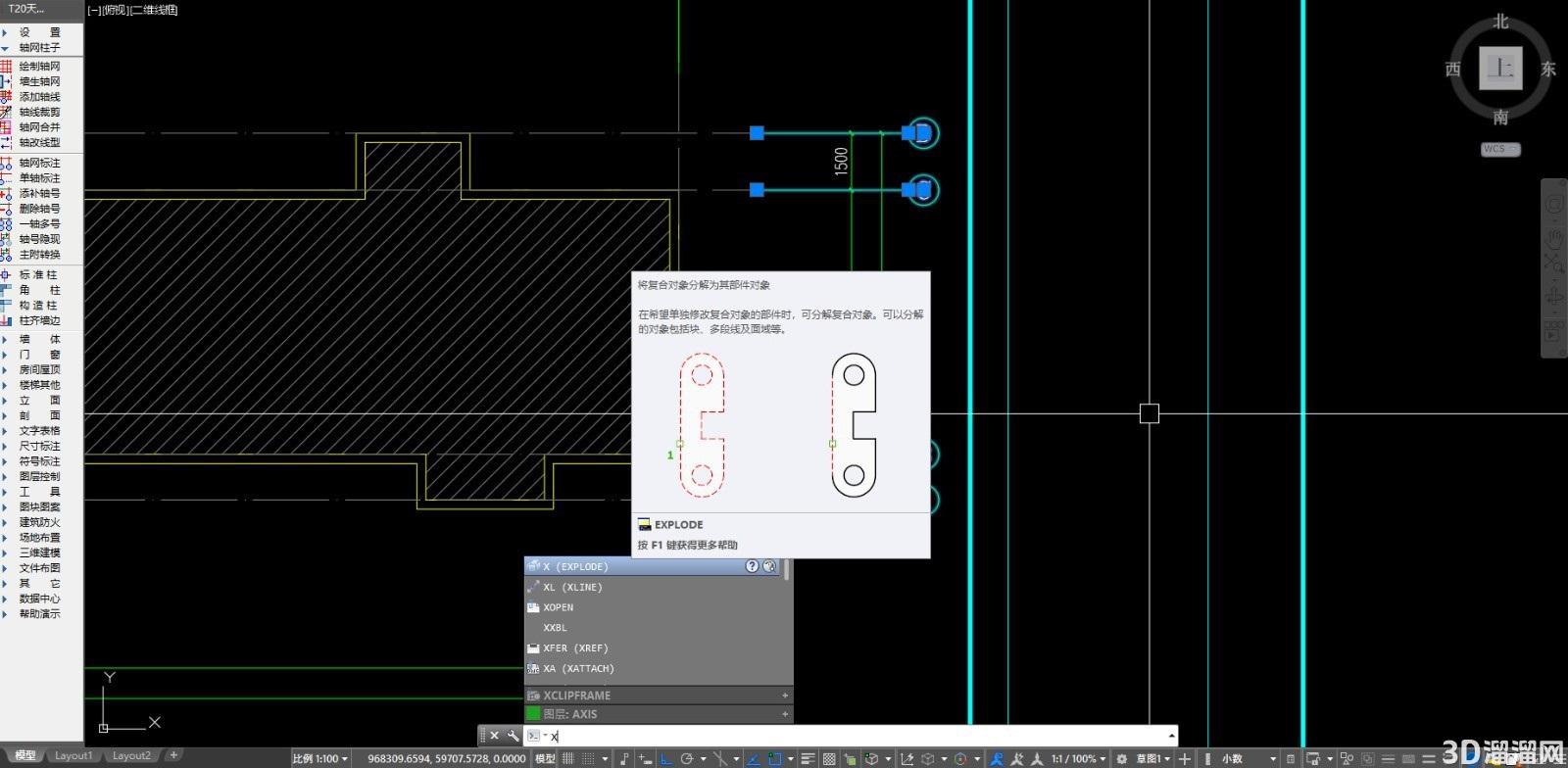

3、输入分解命令X，按下空格键确定，即可单独选中需要的轴号标注。

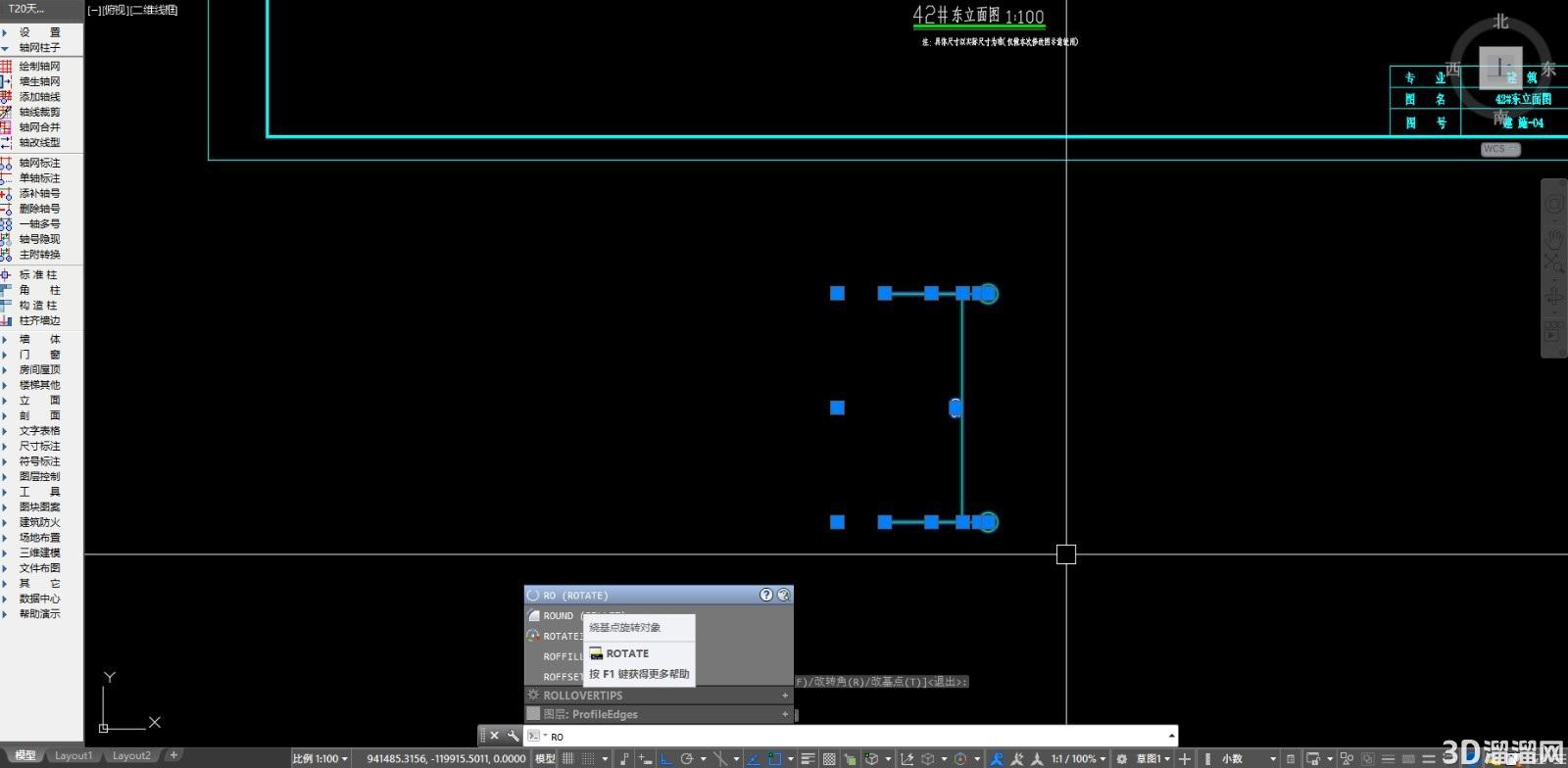

4、选中轴号，将其复制到立面图附近，输入旋转命令RO，按下空格键确定，旋转到合适方向。
5、选中旋转好的轴号和标注，输入命令M，按下空格键确定。

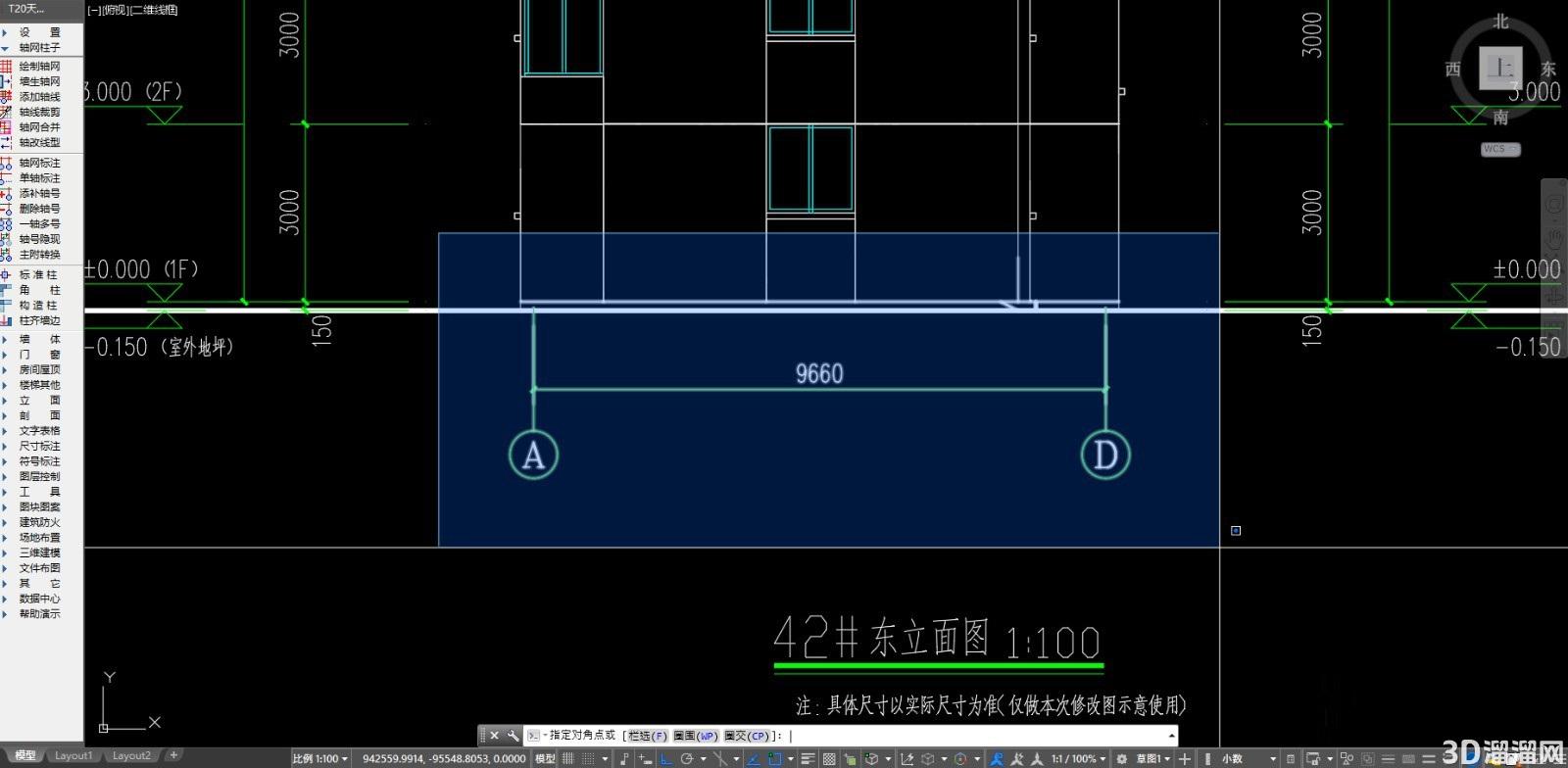

6、移动轴号标注到立面图的合适位置，让立面图的尺寸标注和平面图轴网相互匹配。
关于“AutoCAD怎么从平面提取立面轴号”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
