AutoCAD倒圆角命令的使用？

AutoCAD是一款用途十分广泛的作图软件，可应用于机械零件、室内设计、建筑设计等领域，可进行二维和三维的图形绘制。本经验就来介绍一下，AutoCAD在二维制图时，倒圆角命令的使用。

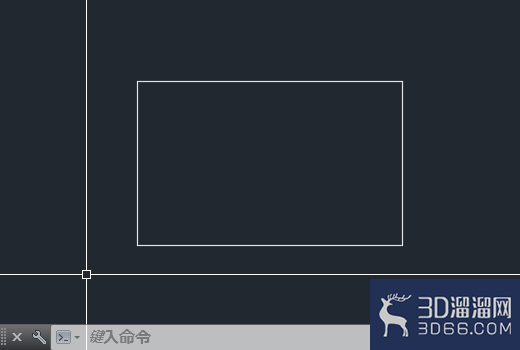

1、如下图是一个矩形，现要使用 CAD 倒圆角命令对该矩形的四个角按半径为10进行倒圆角处理。

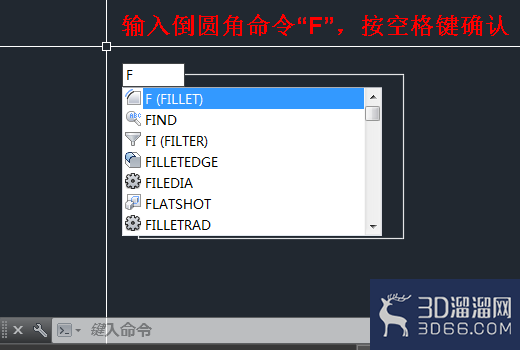

2、在 AutoCAD 中，倒圆角的命令是“FILLET”，可简写为“F”，因此输入命令“F”，按空格键确认。

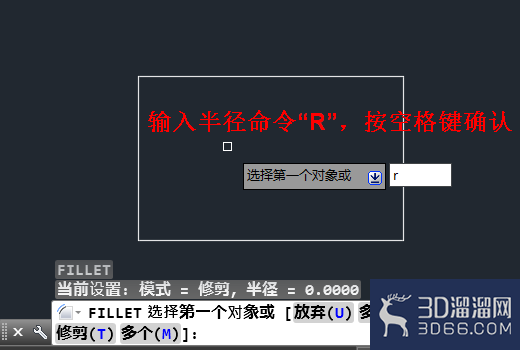

3、根据命令提示，输入“R”，按空格键确认。

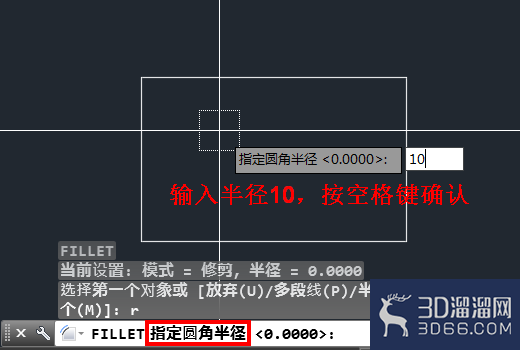

4、然后输入圆角半径10，按空格键确认。

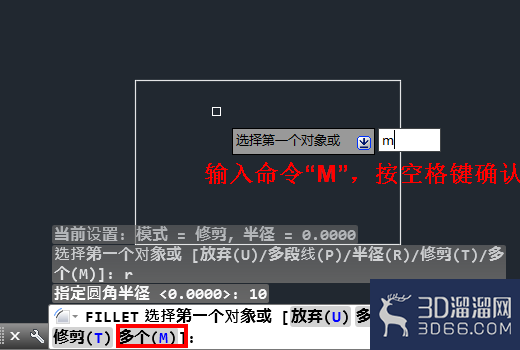

5、由于我们要对矩形的四个角同时进行倒圆角处理，因此还要输入“M”，按空格键确认。

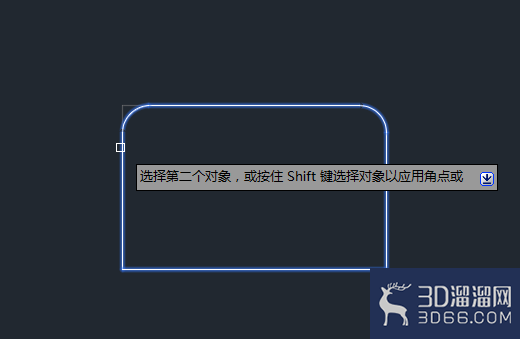

6、点击角所在的两条边进行倒圆角处理，可同时对多个角进行倒圆角处理。

案例二

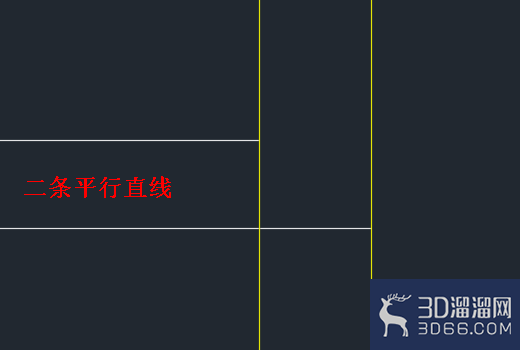

1、如下图是二条长短不同的平行直线，如果对这二条平行直线进行倒圆角会怎样？（为了便于观察效果，我画了二条垂直的线作为参考）

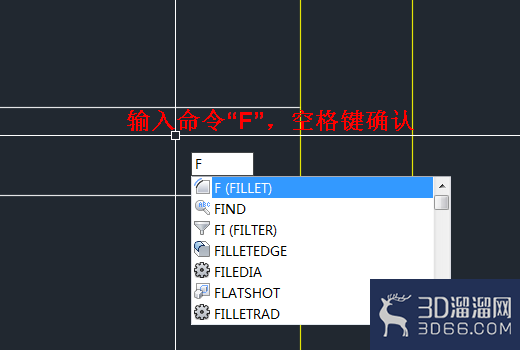

2、输入命令“F”，按空格键确认。

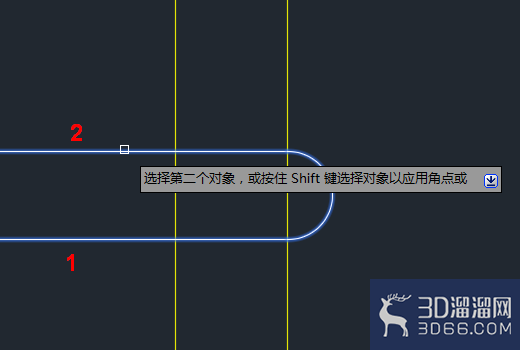

3、这里无需指定半径，直接点击二条平行直线，但由于直线长度不同，要分二种情况来对待，第一种情况先点击长的再点击短的。

4、此时，就会以二条平行线的距离为直径画一个半圆，位置在长直线的端点处，并会将短直线延长，如下图所示：

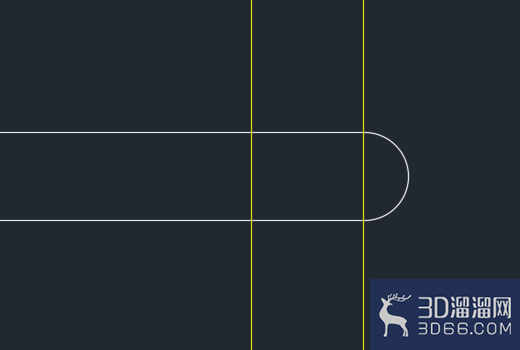

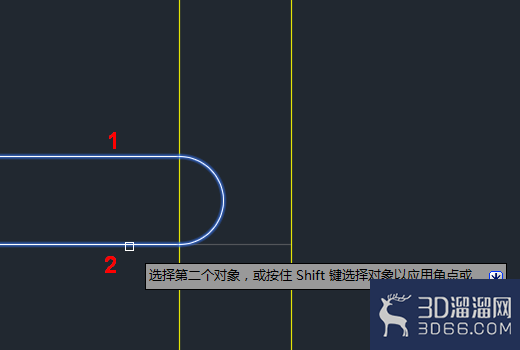

5、第二种情况，先点击短的再点击长的。此时，半圆就在短直线的端点处，且会将长直线变短，如下图所示：

案例三

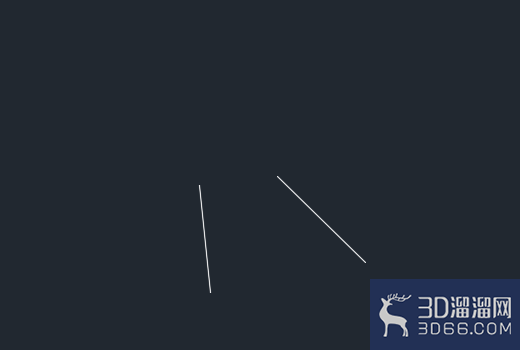

1、如下图是二条不相连的直线，我们可以使用倒圆角命令将二条直线相交。

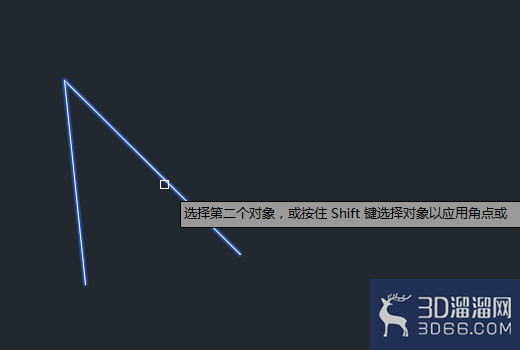

2、执行倒圆角“F”命令后，只要分别点击二条直线，就可以快速让他们相交，如下图所示：
