3Dmax如何导入cad？

我们经常会使用CAD软件制作各种各样的图案，那么我们应该如何将这些cad图案导入到3Dmax软件中呢？今天就和小溜一起来了解下3Dmax如何导入cad。

AutoCAD3Dmax2012方法/步骤

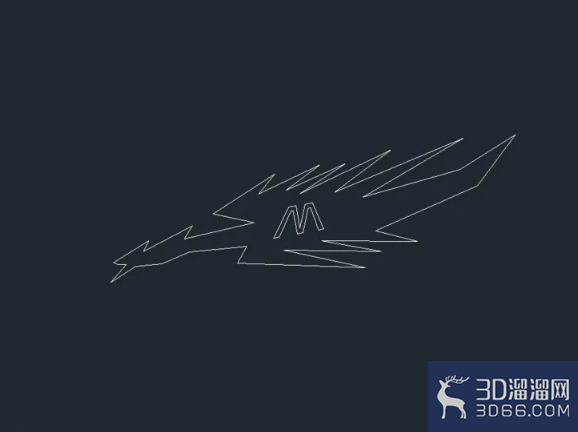

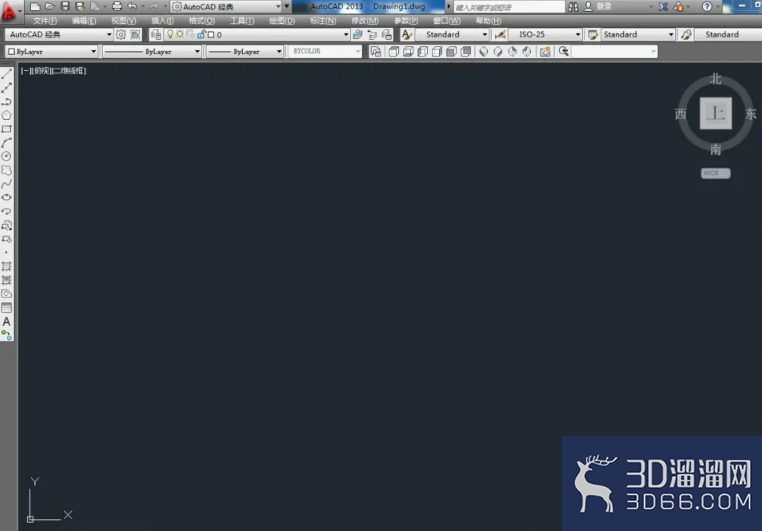

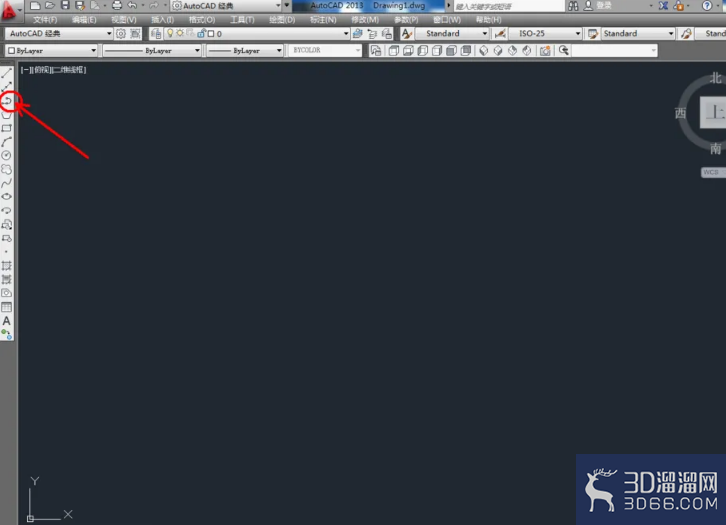

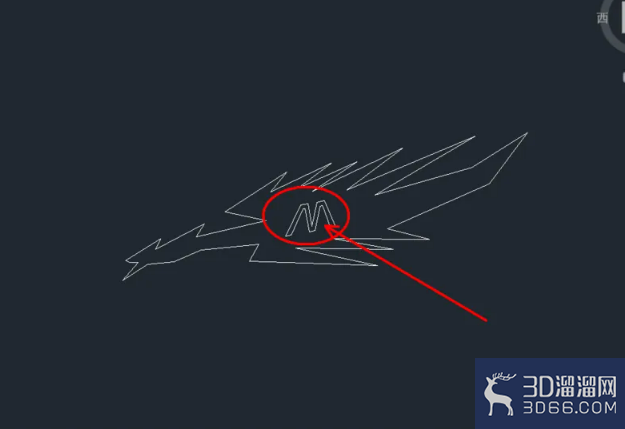

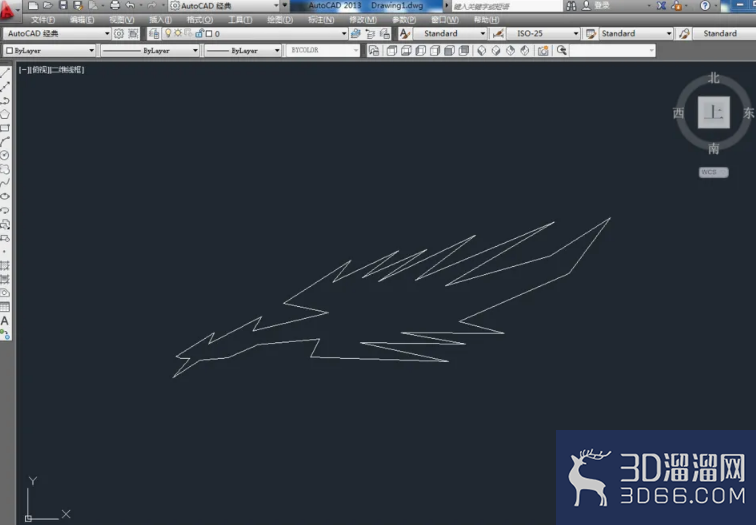

1、打开AutoCAD2013软件，点击【多段线】工具在作图区域绘制一个自定义图案（如图所示）；

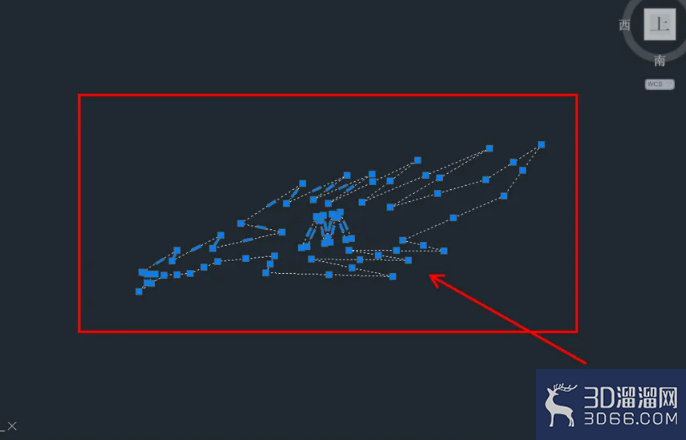

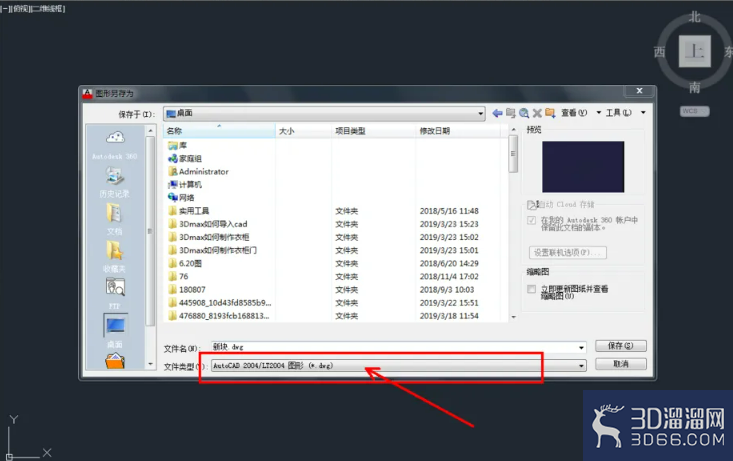

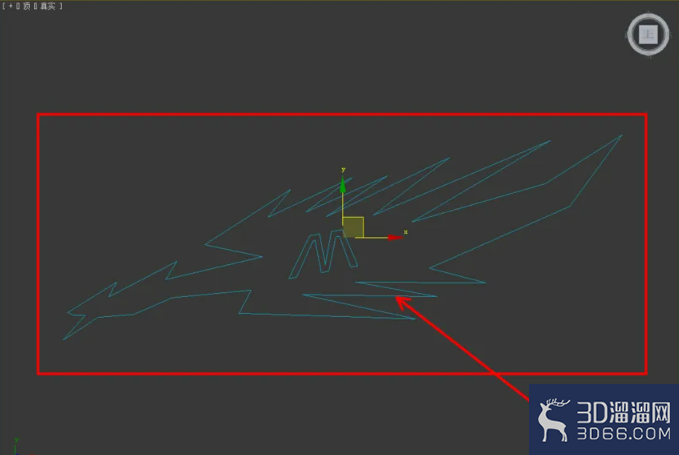

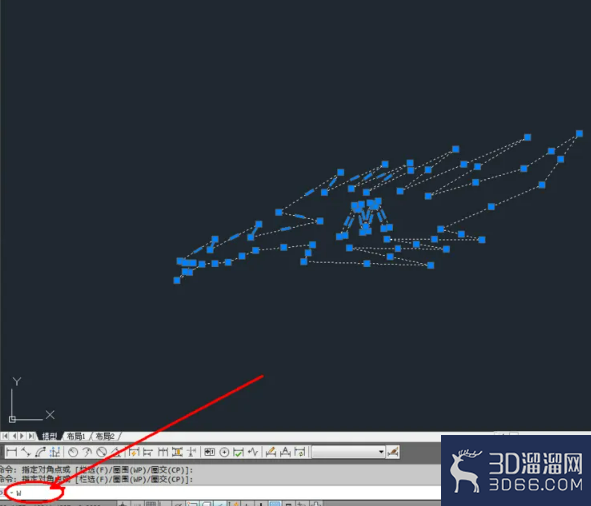

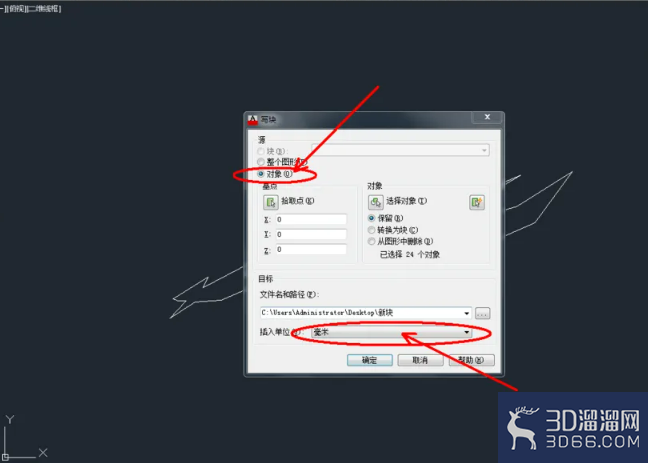

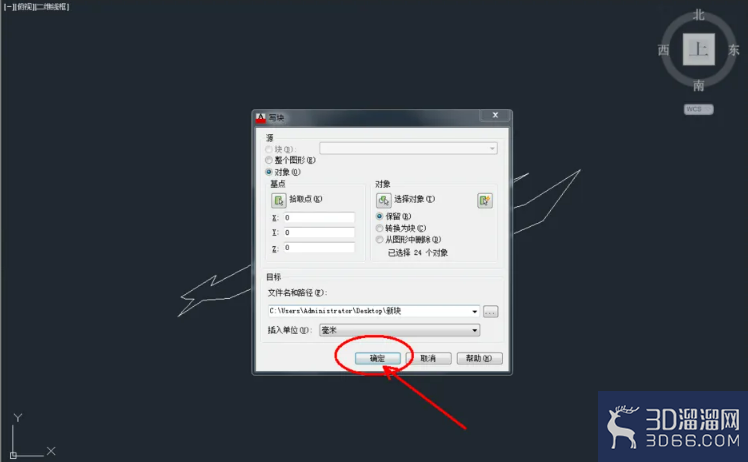

2、选中整个图案，在命令栏输入：W+空格键，弹出写块设置栏。勾选【对象】，将【插入单位】设置为：毫米并设置好文件的保存路径，点击【确定】将新块保存（注：新块应尽可能保存为低版本，以便新块能顺利导入到3Dmax软件中）；

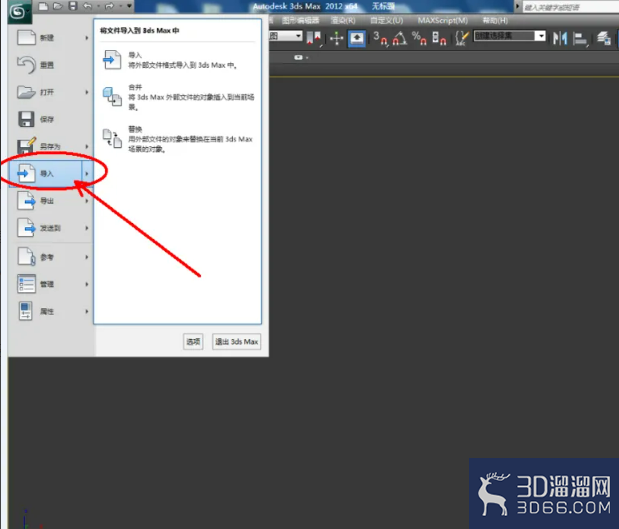

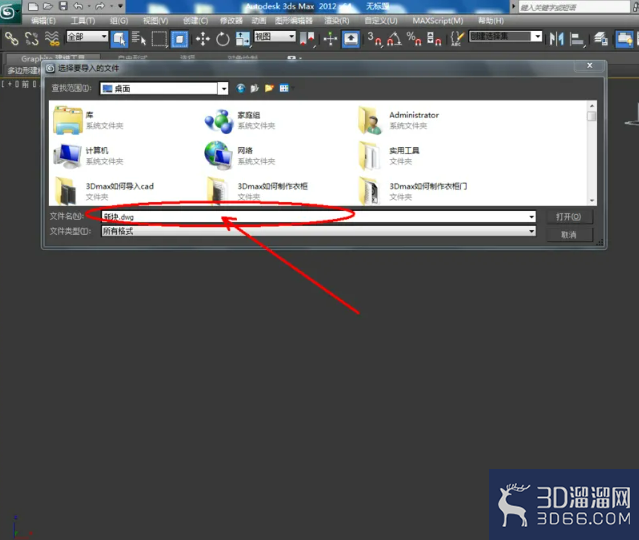

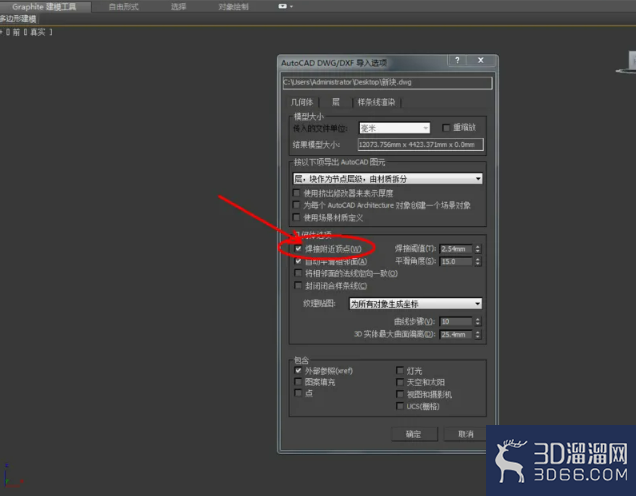

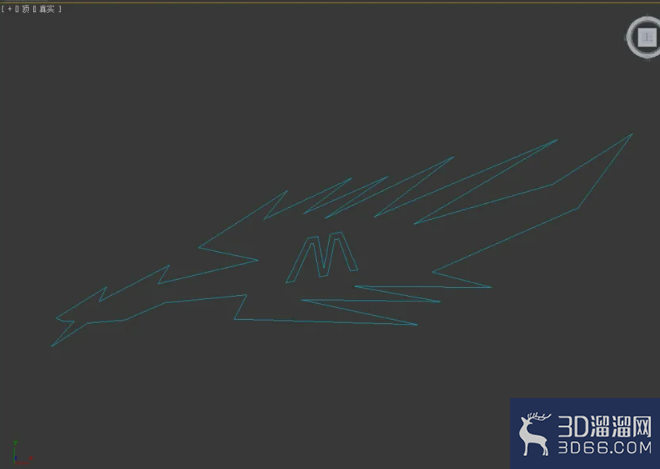

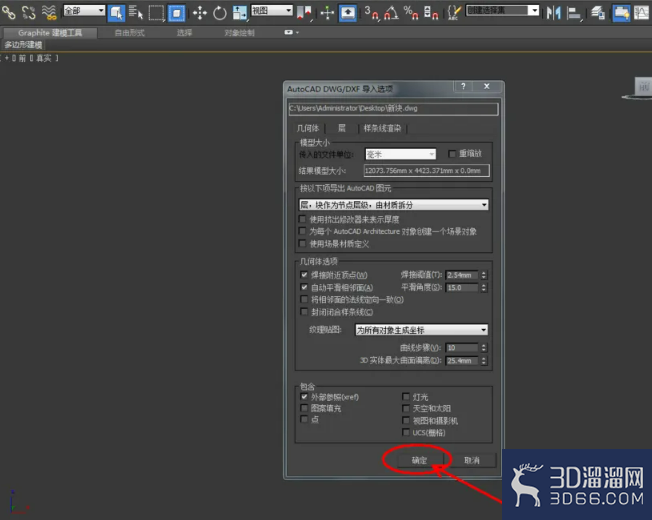

3、打开3Dmax2012软件，点击【文件】-【导入】，找到刚刚制作完成的新块，并将其打开。勾选【焊接附近顶点】，焊接值设置为：2.54，点击【确认】将cad文件导入（如图所示）；

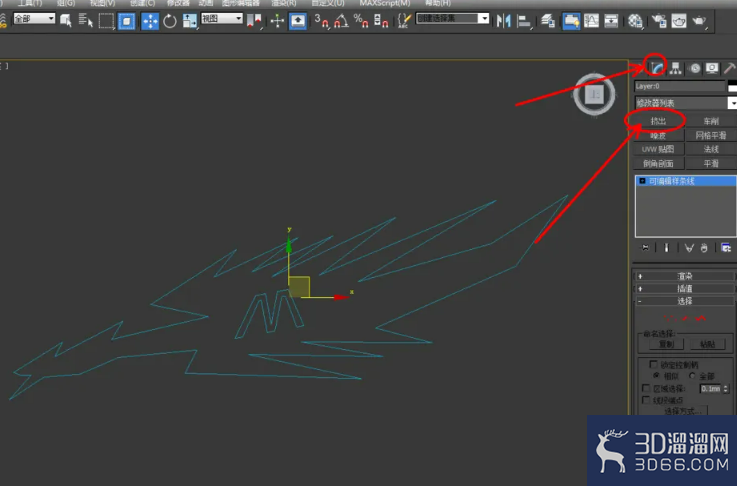

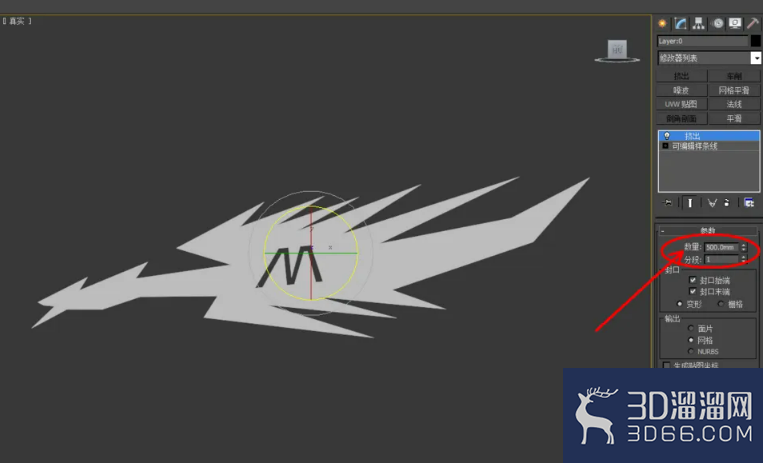

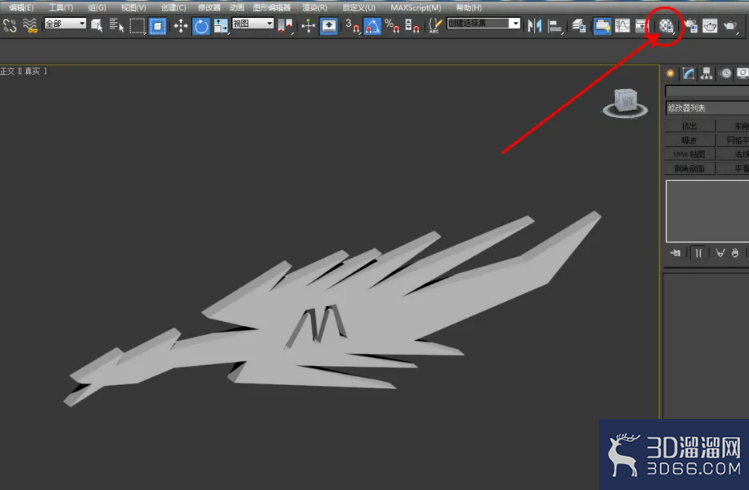

4、导入好CAD文件后，选中图案点击【修改】-【挤出】，挤出数量设置为：500mm，制作出CAD图案立体化效果（如图所示）；

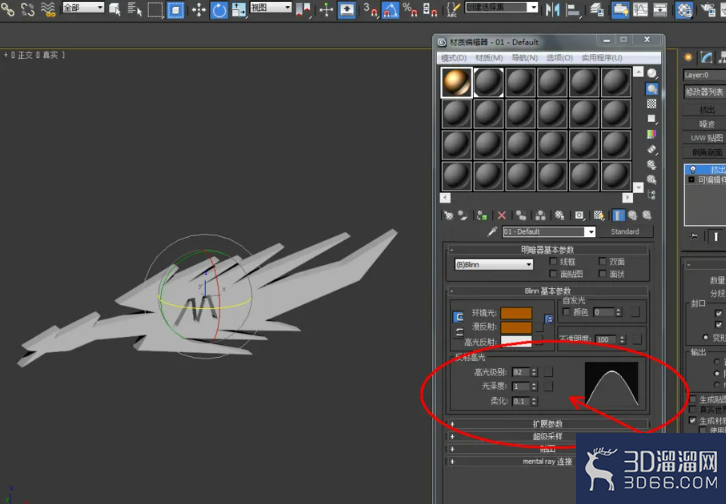

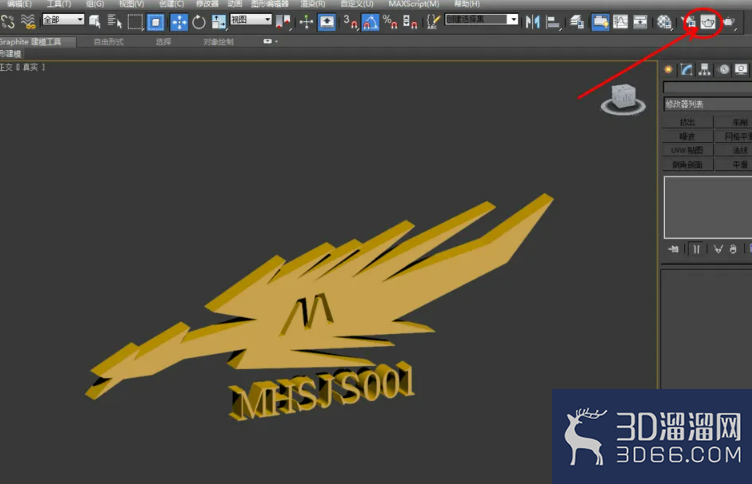

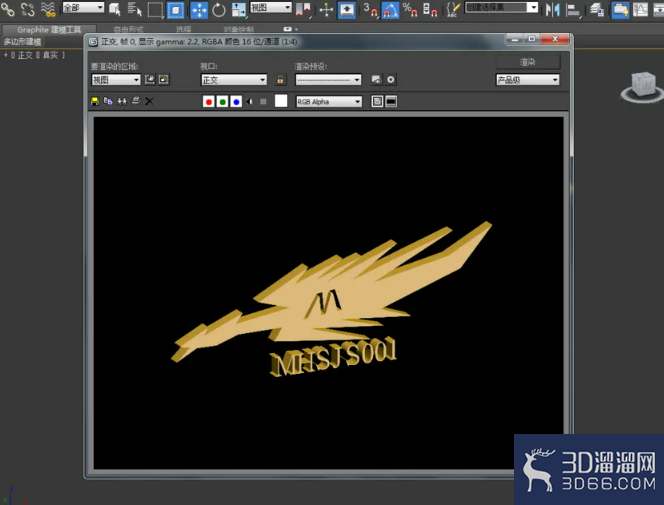

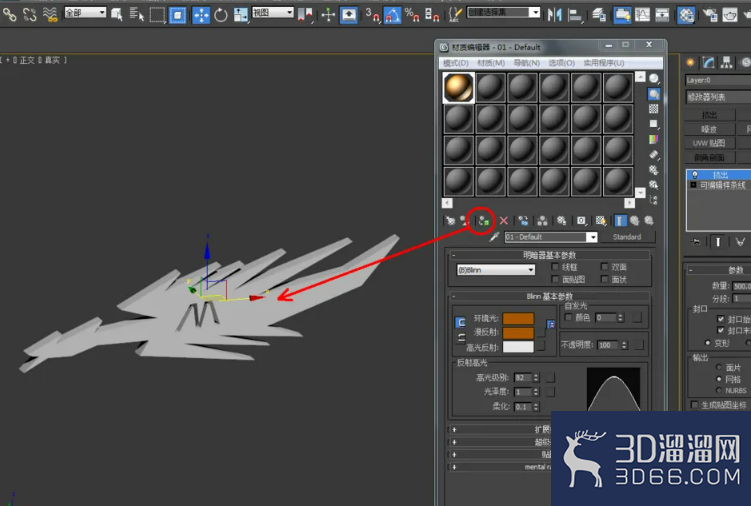

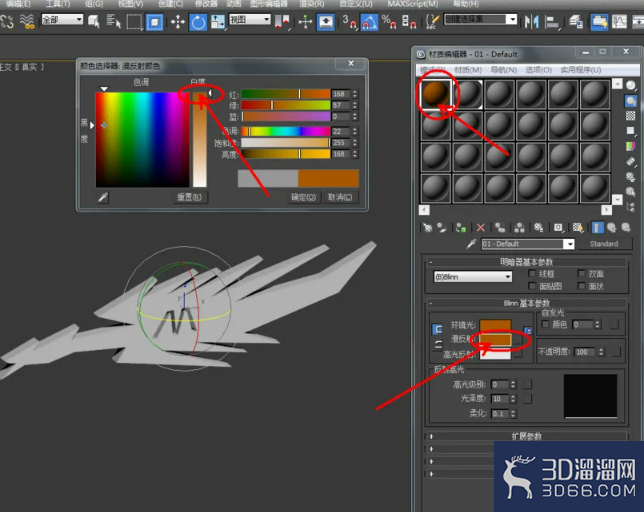

5、点击【材质编辑器】，弹出材质编辑器设置栏，按图示设置一个金属材质球并附加给模型。最后，点击【渲染】将制作好的模型渲染出图即可。

以上就是小溜为大家分享的全部内容了，想要了解更多3Dsmax模型制作资讯，可以关注3D溜溜网哦!
