AutoCAD机械版怎么绘制局部剖切线？

在机械设计领域，局部剖切线是一种常用的绘图技术，用于展示物体内部结构和细节。AutoCAD机械版作为专业的设计软件，提供了丰富的功能和工具，使得绘制局部剖切线变得简单而高效。本文将介绍在AutoCAD机械版中如何绘制局部剖切线的步骤和技巧。

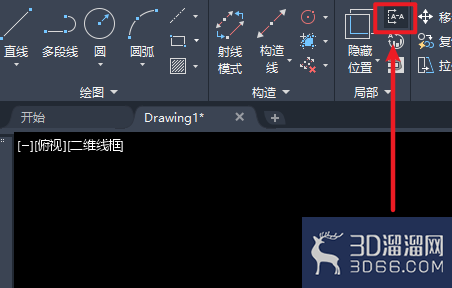

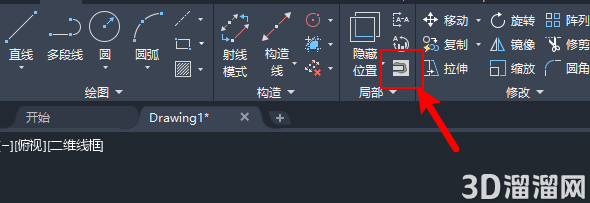

1、进入“常用”选项卡，找到“局部”面板，点击“局部剖切线”按钮。

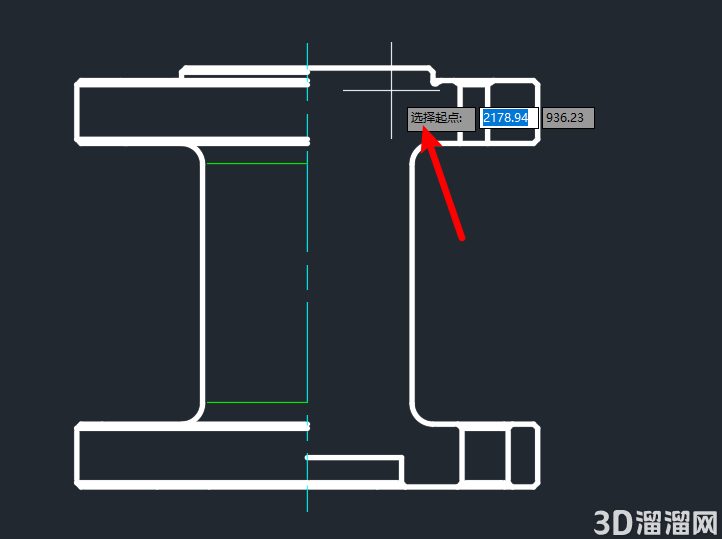

2、首先在需要局部剖的视图上选择剖切线的起点。

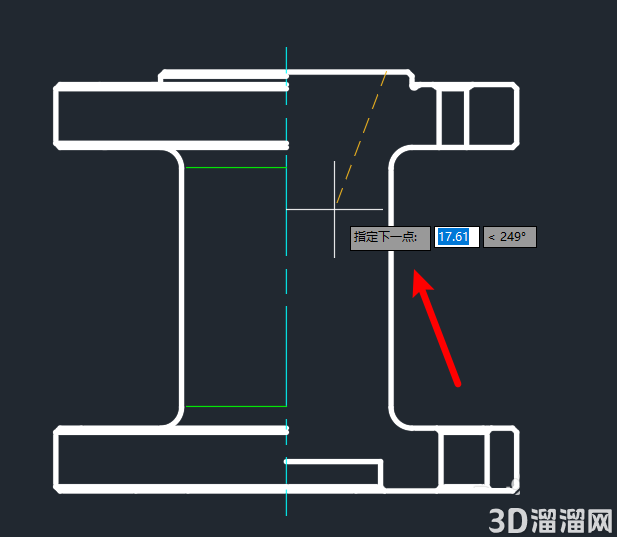

3、然后继续依次指定多个点来绘制剖切线。

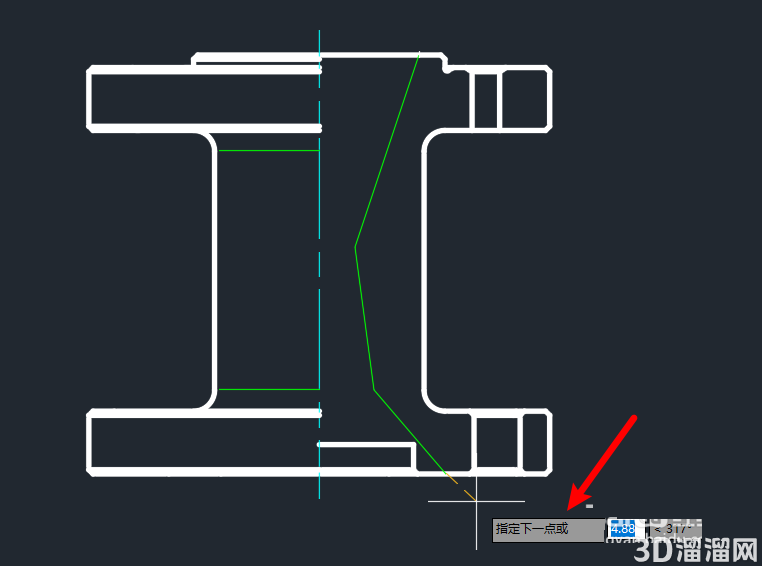

4、完成剖切线的绘制后回车确认。

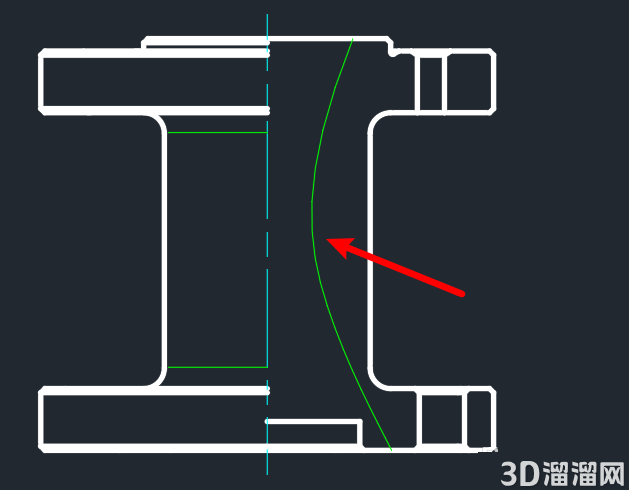

5、剖切线会自动变为平滑的样条曲线。

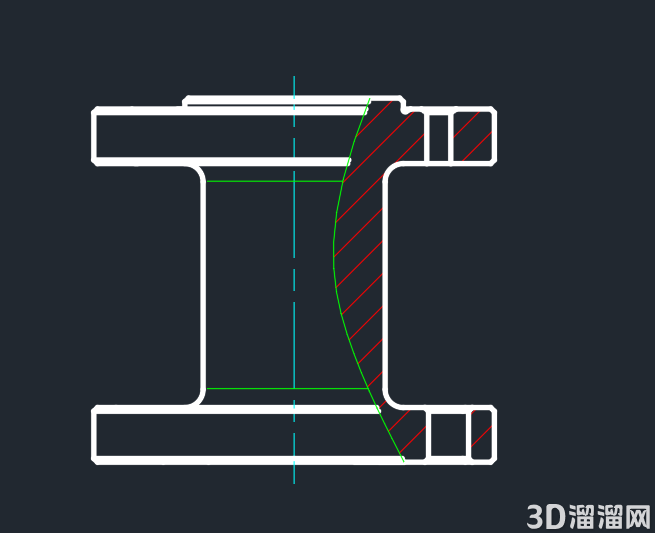

6、根据图形完成剖切部分的图线绘制即可。

7、也可通过输入命令“AMBROUTLINE”来绘制局部放大图。
