分类：CAD图纸作者：小溜时间：2024-04-24 16:10:24
使用AutoCAD软件绘制建筑图纸时，最重要的一项莫过于绘制配筋图了，而绘制配筋图对于很多用户来说却是一件非常难的操作，所需要绘制的点非常的多。那么，CAD配筋图怎么画呢？下面，我们就一起往下看看AutoCAD绘制配筋图的操作教程。

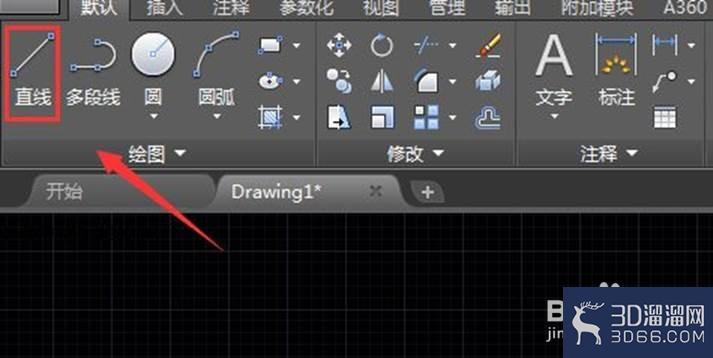

1、打开AutoCAD，进入CAD操作界面，找到直线命令；

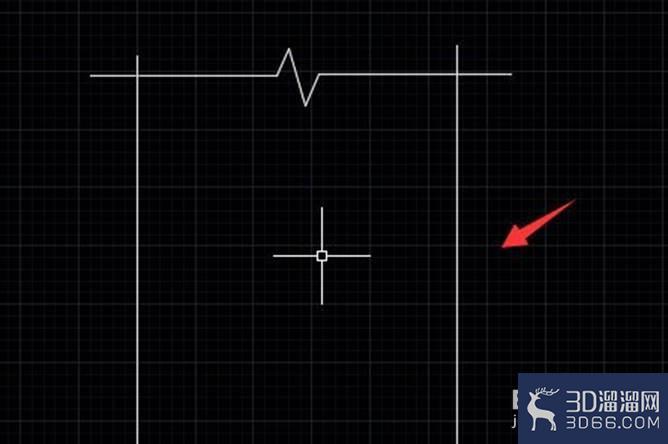

2、使用直线命令绘制出配筋图的外框；

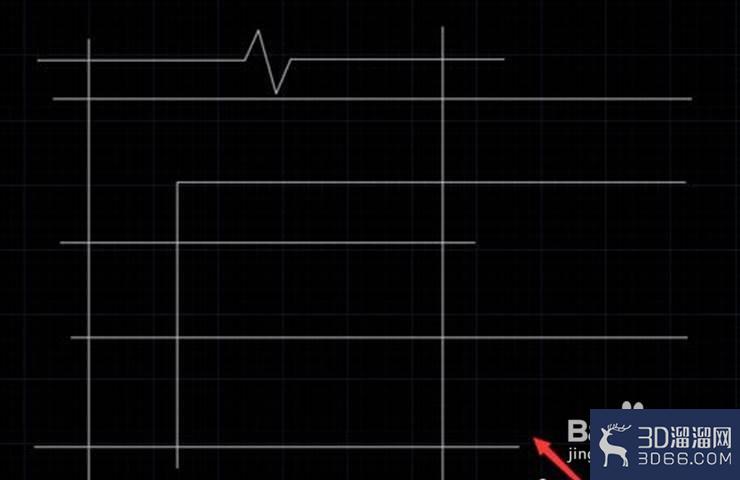

3、在外框的基础上绘制出细节；

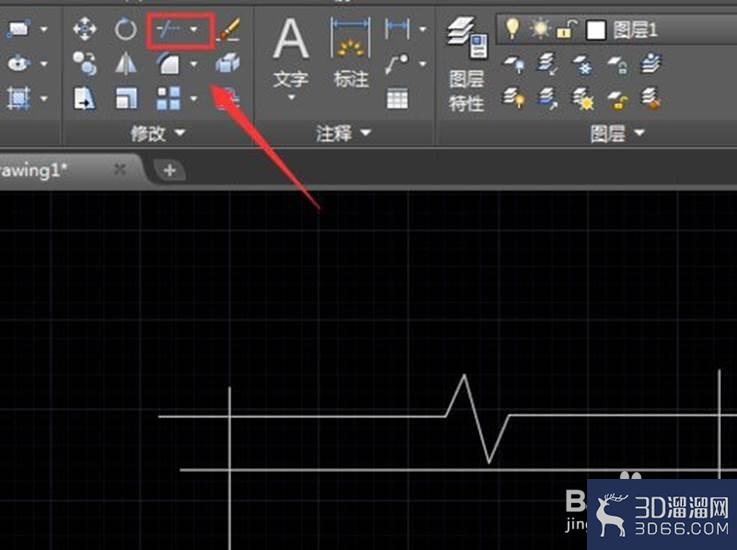

4、再在工具箱内查找修剪命令；

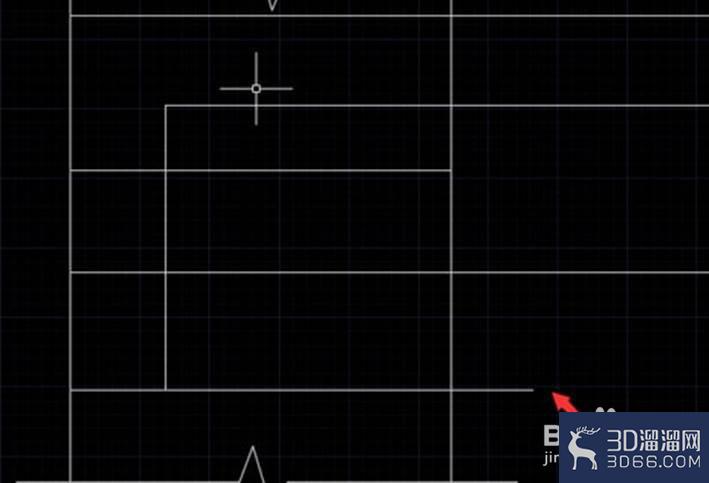

5、使用修剪命令将多余的线修剪掉；

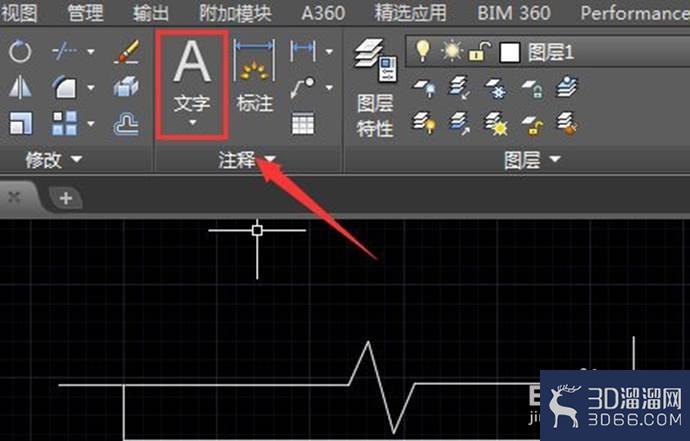

6、在工具箱内找到文字工具；

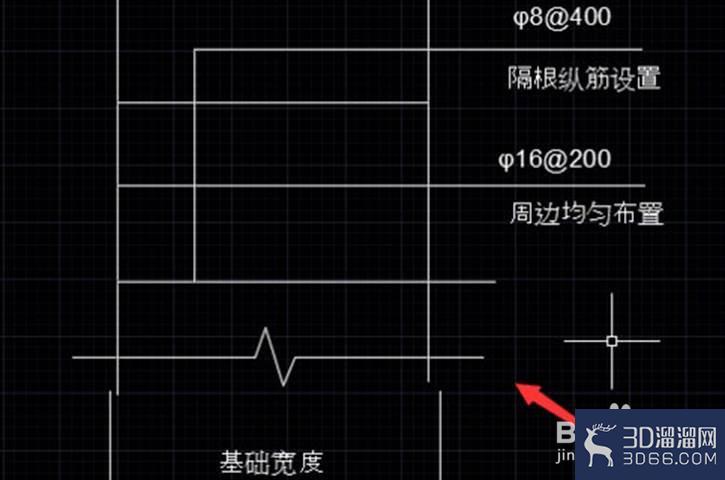

7、使用文字工具在图形上标注出要求，这样配筋图就制作完成了。
好啦，以上就是小溜为大家分享的关于“AutoCAD怎么绘制配筋图”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
