pkpm下怎么将TCAD文件转换为AutoCAD文件？

在设计工作中，我们难免会遇到需要将pkpm软件下绘制的TCAD图形文件（后缀名为.T）转换为AutoCAD图形文件（后缀名为.DWG），下面我就为大家简单介绍一下。

工具/原料pkpm、TCAD、AutoCAD方法/步骤

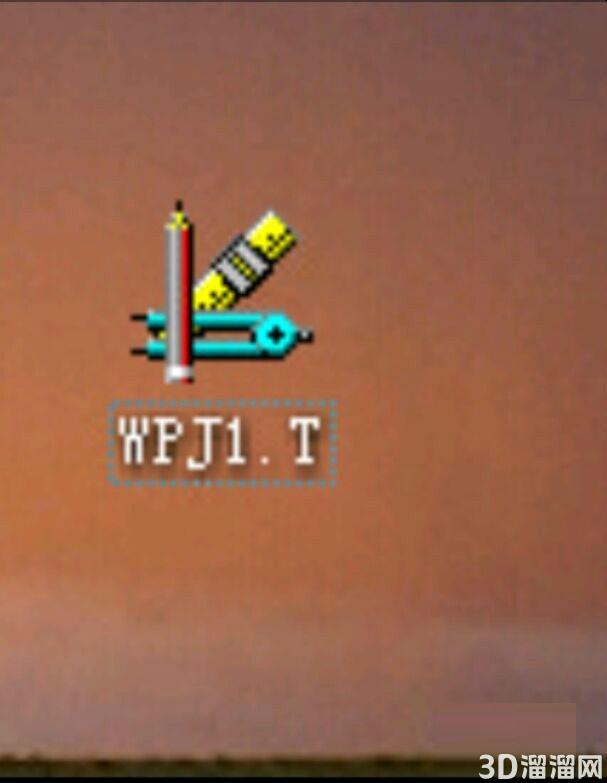

1、首先，打开需要转换的TCAD文件（下文简称T图），如图所示。

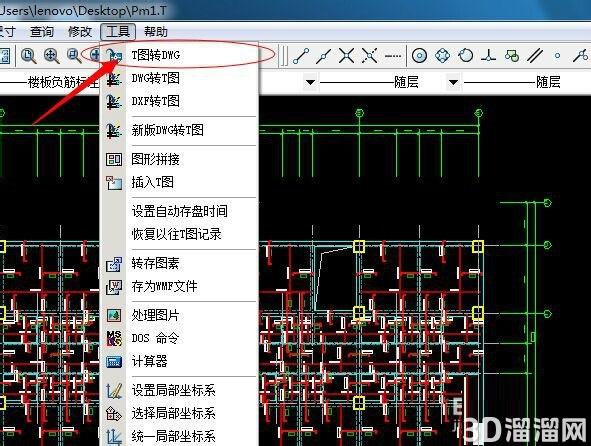

2、双击打开文件鉴裕，点击工具栏下T图转DWG图标。

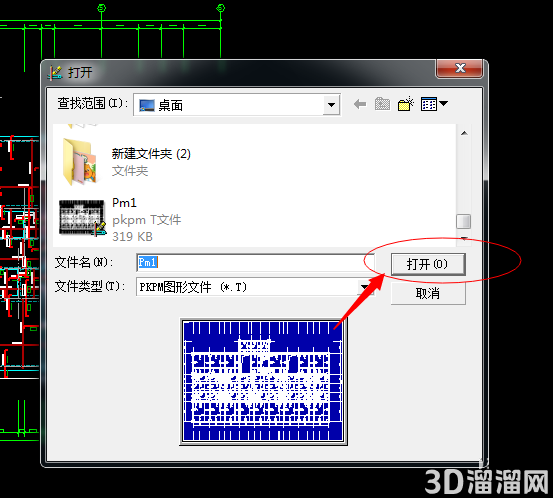

3、点击T图转DWG图标后，出现编辑界面，点击打开，如图所示。在这一步要注意的是TCAD文件储存在哪里，转出来的AutoCAD文件就在所存位置。

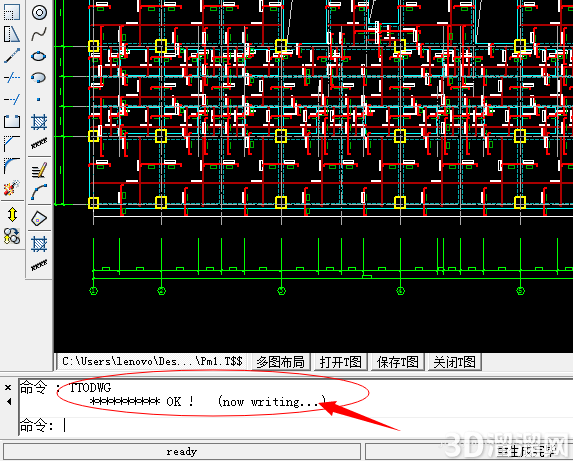

4、单击打开后，在命令行会看到如图所示字样，说明已经将T图成功转换为AutoCAD文件案胳。

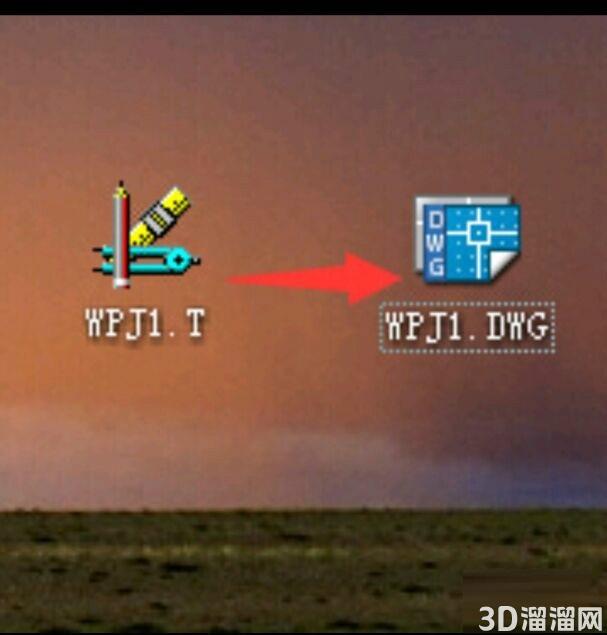

5、返回到原T图储存位置，就会看到一个AutoCAD文件，该文件册牢激就是由T图转换而成。

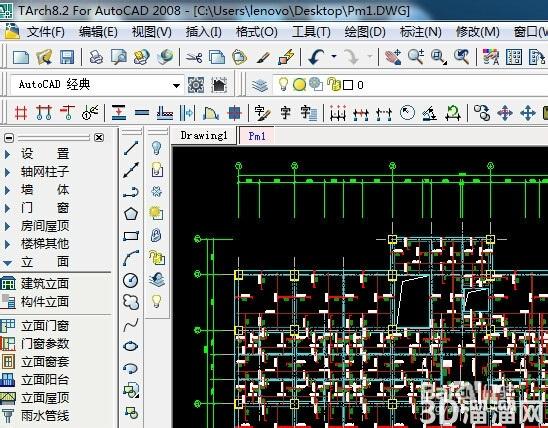

6、下面就可以用AutoCAD软件打开进行编辑。

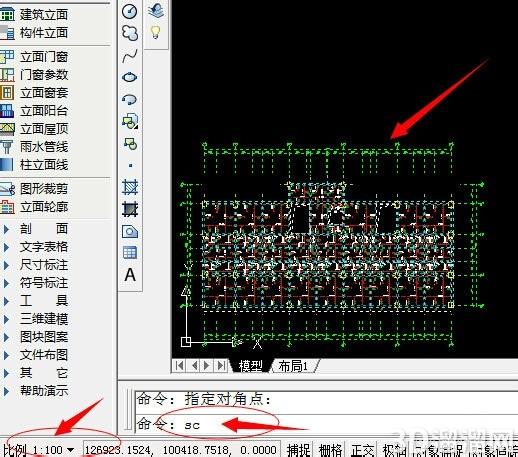

7、最后一步，我重点强调一下，T图转换出来的DWG图形比例为1:1，而在CAD中一般默认的是1:100，所以要完成在CAD下编辑就需要将转好的图全部选中用SC（缩放命令）放大100倍，放大后的图形可以直接在CAD下进行任何编辑。
