CAD打印出来线条很淡怎么办？

有些设计师小伙伴在打印时发现CAD打印出来线条很淡，看不清楚，这是什么原因？又该如何解决这个问题呢？本文小溜就以CAD软件为例来给大家分享一下CAD打印出来线条很淡的原因以及解决办法吧！

CAD打印出来线条很淡：

1、CAD打印样式表选用有误

在CAD打印时，如果选用了灰度打印样式表的话，打印出来就会看不清楚。

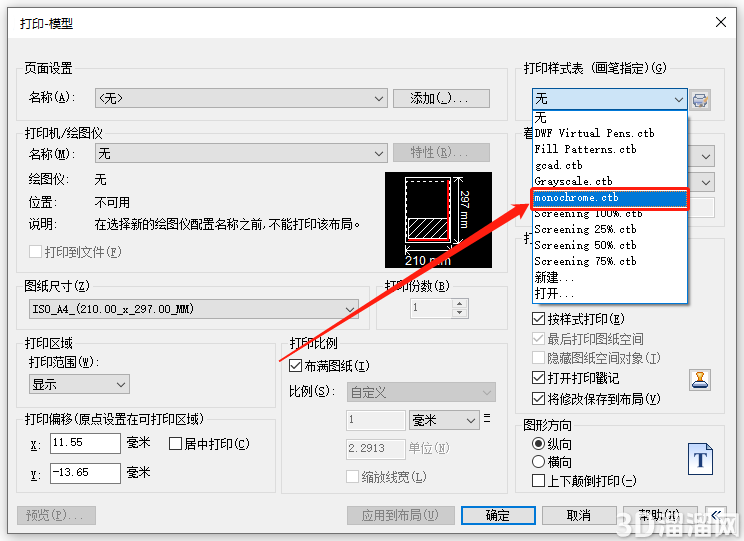

解决办法：在【打印-模型】对话框中选用黑白打印样式表：monochrome.ctb。如下图所示：

2、CAD打印样式表设置了淡显

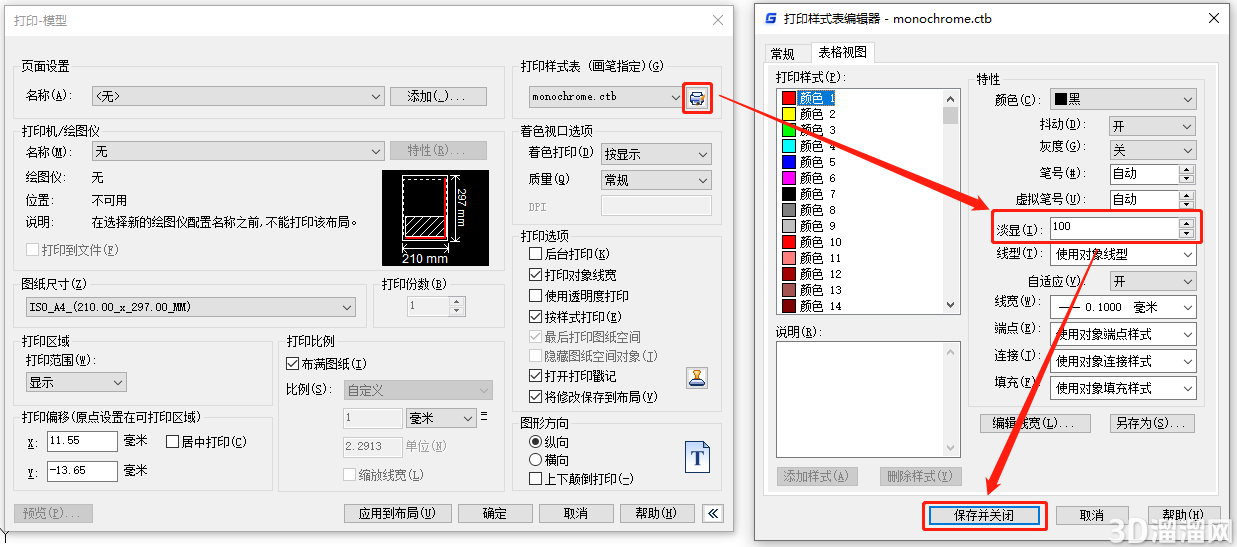

解决办法：在【打印-模型】对话框中，点击打印样式表后的【编辑】按钮，在弹出的【打印样式表编辑器】中将打印样式表的淡显参数重新设置为100，取消淡显效果。如下图所示：

3、CAD图纸中使用了真彩色

虽然选择了黑白的打印样式表：monochrome.ctb，但图纸中在设置颜色时却未设置索引色，而是使用了真彩色，打印样式表CTB文件对真彩色是不起作用的，因此会按原色打印，在黑白打印机上会打印成灰色。

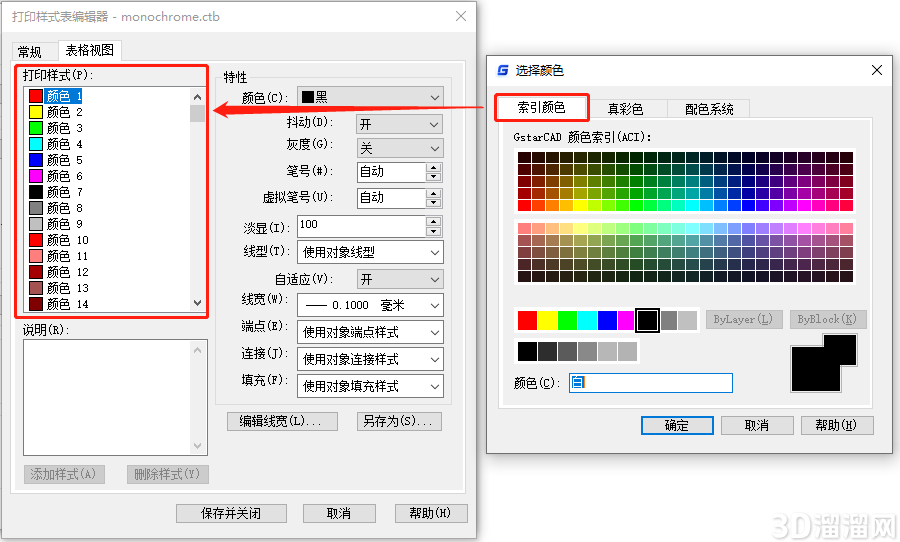

解决办法：在【打印样式表编辑器】对话框中，点击颜色下拉菜单中的【选择颜色】，在弹出的【选择颜色】对话框中，将图形颜色设置为255种索引色中的一种。如下图所示：

4、图形线宽设置过小

解决办法：将图纸中的图形线宽适当调整的大一些，再进行打印。

好啦，以上就是小溜为大家分享的关于“CAD打印出来线条很淡怎么办”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
