怎么用AutoCAD获取任意截面参数？

做截面设计的时候，往往会要使用复杂截面的截面参数，比如惯性矩、净截面模量等。如果用公式计算，那头大的很，如果利用AutoCAD自带功能，则很简单。

1、按照实际截面尺寸绘图，截面一点落在空间原点上。

2、输入命令region，生成面域。这时候所绘制的截面就不再是单个线段了，而是一个面了，用鼠标随便点击一下，呈现图中的样子。

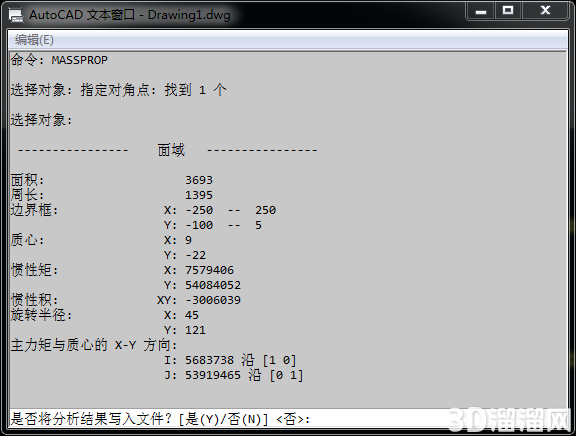

3、输入命令massprop，框选截面

4、值得注意的是AutoCAD计算惯性矩是截面绕绝对坐标系的计算值；主力矩是截面绕质心坐标系的值。所以下一步最好将质心移动至坐标原点上，输入命令Move，利用上图所得质心坐标，移动截面，如下图

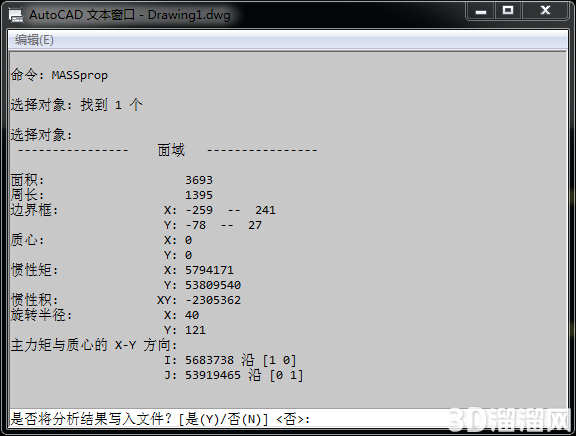

5、再次massprop，就获得舒心的截面参数了。

6、补充说明：1、当然在实际计算中，并不是所有的轴线都经过截面质心，这样可以利用3~5步骤调整截面质心到轴线位置，再次massprop就行了；2、另外遇到更复杂的截面，可以分别生成面域，继而利用布尔运算组合截面，再利用步骤3~5获取截面参数
