AutoCAD2013极轴阵列（环形阵列）使用方法

AutoCAD2013的阵列使用方法与之前的版本不一样，当然也与CAD2014也不一样。是一个比较特殊的版本。在之前的版本中，极轴阵列貌似被称为环形阵列，而这个版本却成为极轴阵列。

1、选择要阵列的图元，为了便于观察，我做了一个点划线的圆作为参考。而实际要环形阵列的对象为上象限点处的正方形。

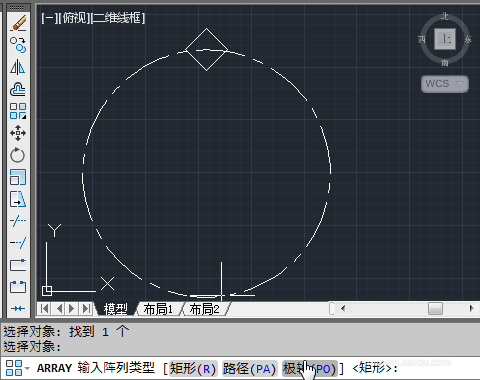

2、在命令栏里输入指令AR，按回车确定，选择对象为上一步骤中的那个正方形。确定后，在“输入矩阵类型”的三个选项中，选择[极轴(PO)]。

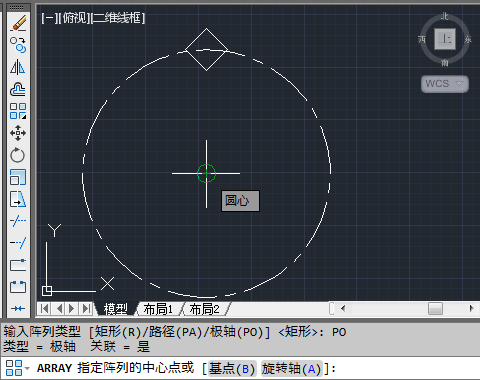

3、选择中心点。这里我选择辅助圆的圆心，左键单击。

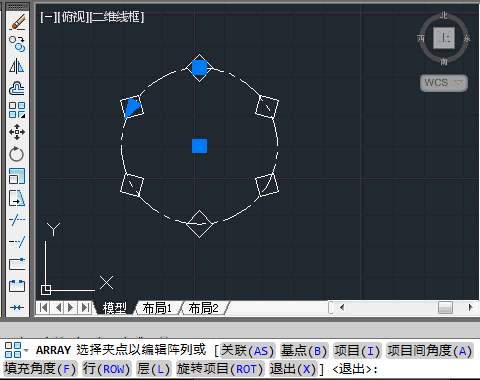

4、上一步中心点选定后，绘图区域显示了在辅助圆周上，均匀地分布着6个正方形。命令栏出现了“选择夹点以编辑阵列或 [关联(AS)/基点(B)/项目(I)/项目间角度(A)/填充角度(F)/行(ROW)/层(L)/旋转项目(ROT)/退出(X)]”的指令。

5、[关联(AS)]不必说，指关联阵列，任何一个单元之间都是关联着的，修改其中的任何一个单元，其他的也跟着变化。[基点(B)]的原则是任意的，但为了实际生产需要，选取的原则应该是为了作图方便。

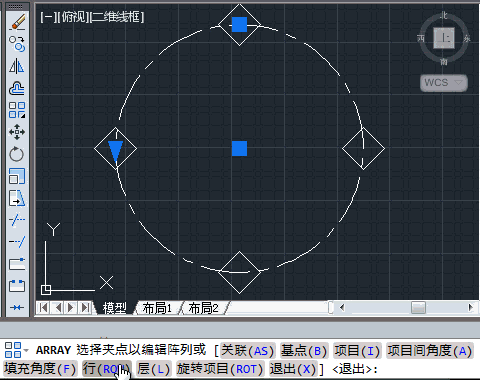

6、[项目(I)]则表示对象阵列后的数目。默认为6，这个根据作图的需要进行输入。

7、[项目间角度(A)]则表示相邻两个单元之间与中心点之间的夹角。而[填充角度(F)]则表示极轴阵列的夹角范围，默认填充角度为360°。

8、[行(ROW)]则表示向外辐射的圈数。行间距则表示圈与圈之间的径向距离。而标量增高表示相邻圈之间在Z轴方向的垂直距离。[层(L)]选项表示在Z轴方向的层数，包括层数与层间距两个参数。

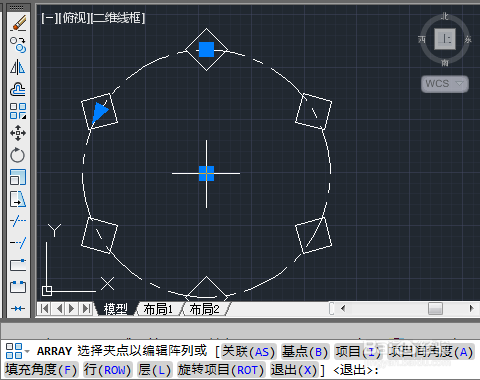

9、[旋转项目(ROT)]则表示对象在旋转过程中是否跟随着旋转。默认为"是(Y)"，即对象跟着旋转。如果不想让对象跟着旋转则选“否(N)”。

注意事项填充角度默认逆时针方向为正值，顺时针方向表示负值。如果要对已经阵列的对象进行修改，只需左键双击对象就可以进行参数设置与修改了。也可以输入指令Arrayedit,进行相应的修改。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
