AutoCAD相对坐标,极坐标的区别及画图方法

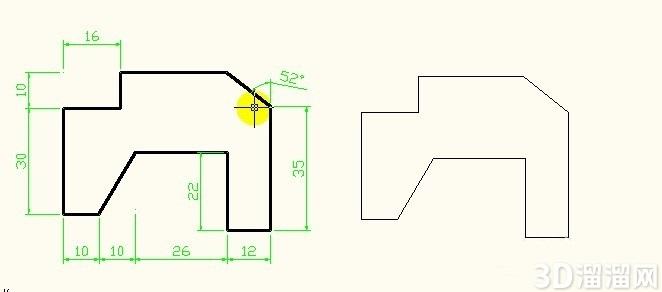

在实际应用中，直线工具的使用，要配合坐标体系来完成画图，以达到我们的效果。它们之间是有区别的。下面举例说明:

工具/原料

AutoCAD任何版本

方法/步骤

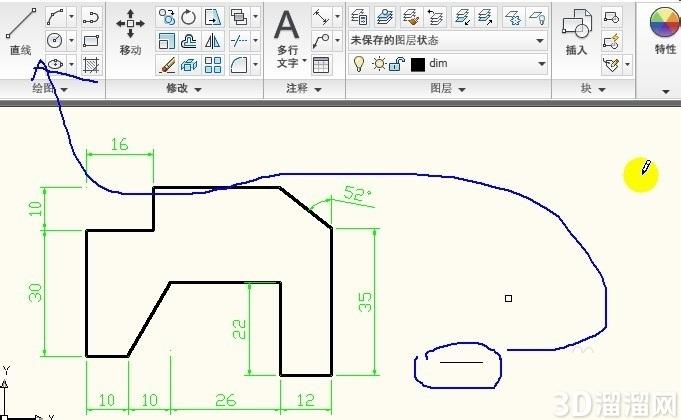

1、在画图中，能画的，首先画出来。选择直线工具，或输入L，空格，建议大家使用快捷键，这样有利于提高画图速度。

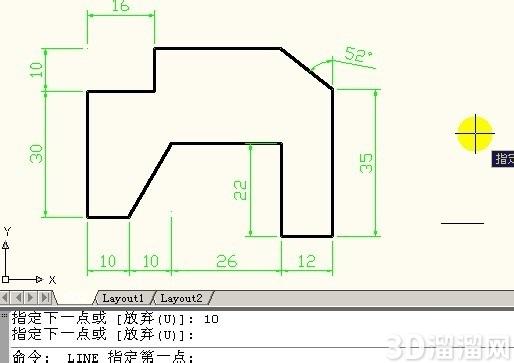

2、先画出左下面10长度的线，，然后，斜边的长度与角度不知道，先不画，按空格退出。

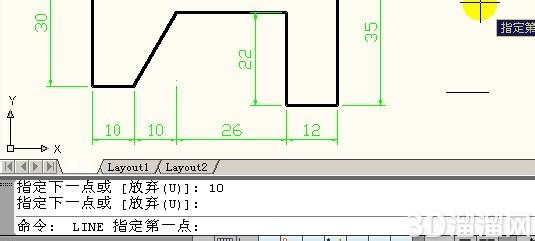

3、再画左边竖线，这里要注意，为加快画图时间，我们不需要重新选择工具栏上的直线工具或输入L等操作，只需要再按一下“空格键”即可使用。按下空格键，表示再次使用上一工具。如图所示，按下空格键，提示指定第一点

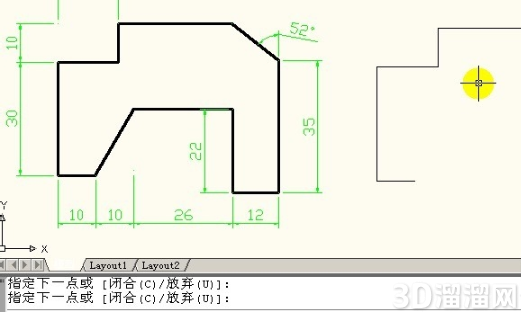

4、继续画其它部分。由于不知道最顶上部分线条的长度，我们在操作时，只能把它先画长一些。

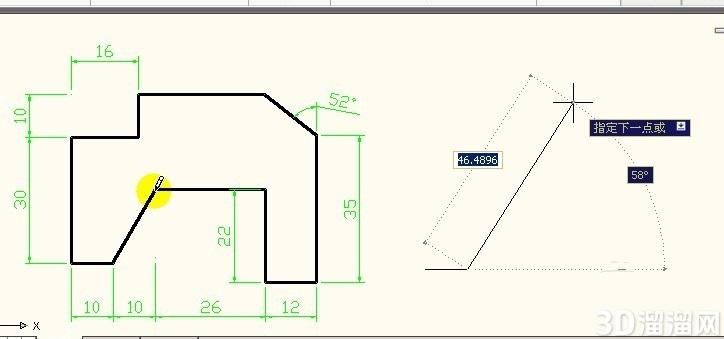

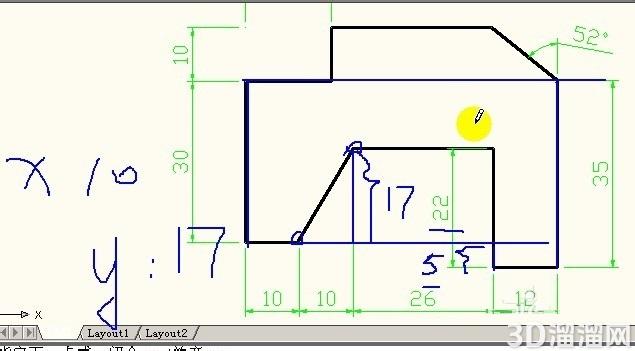

5、回开刚开始画线的另一边，我们需要画斜边，运用到的是相对坐标系。上面一点与下面一点的相对距离。从图中看出，X轴移动的距离为10，Y轴的距离为22-（35-30）=17，如图所示

6、把它画上去，输入10，逗号切换，输入17

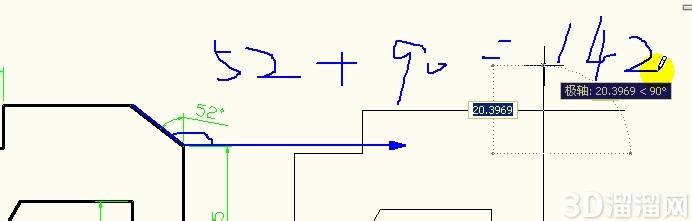

7、把其它的规则线画上，最后余下右上角的斜线，在这里用到的是极坐标。我们不知道斜线的长度，但知道斜线的角度为：52+90=142 这个角度不能以为是52度，因为角度是与水平线的角度。

8、由于不知道斜线的具体长度，只能预留长一点，这里使用20来演示一下，输入20，Tab切换输入角度142，画好了按空格

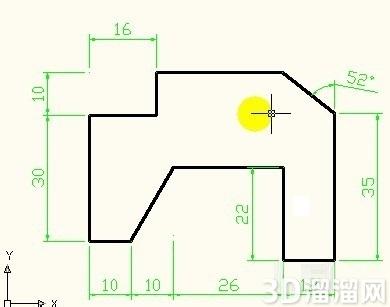

9、在画出的图里，很明显，有两条线的长度，长了，我们需要修改一下。但它们有共同的交点。可以点一下直线，直线上显示三个蓝色夹点。

10、点一下右端的夹点，慢慢地往左移动，移到交点位置。

11、移动后，不想选择那跟直线了，需要要按ESC键取消选择。

12、同理，另一端的直线，拉动夹点，收回到交点处。即可完成操作。

注意事项在此，需要注意的是相对坐标与极坐标的使用方法,相对坐标使用逗号切换，极坐标使用Tab切换想了解更多操作方法，请留意后续经验。
