怎么使用CAD在墙体上插入门？

在使用CAD进行建筑图纸的绘制时，墙体是非常重要的建筑组成部分。同事，墙体也是我们绘制门窗的前提和载体，多数门窗只有在墙体上绘制，才可以发挥其作用。下面，我们就来看看如何使用CAD在墙体上添加门。

工具/原料天正CAD建筑图纸方法/步骤

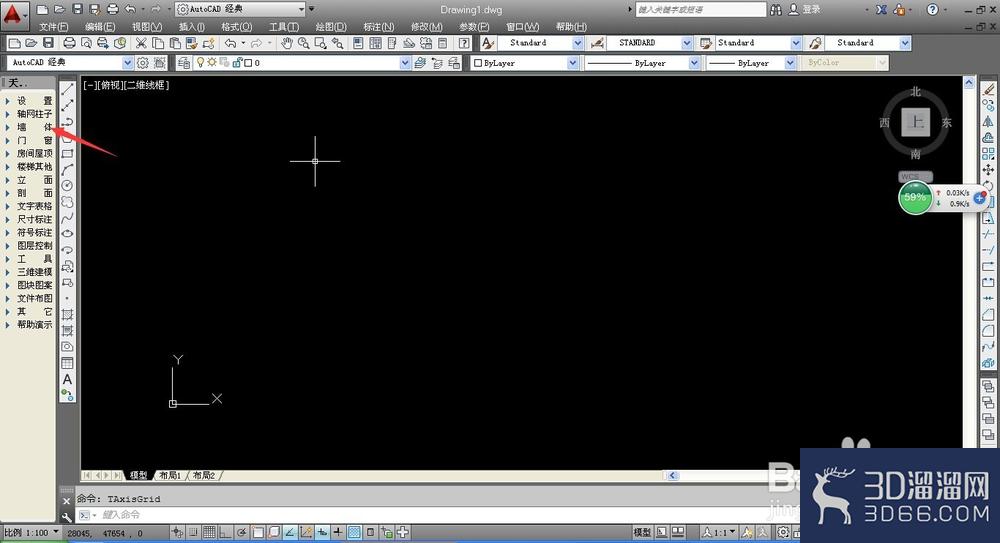

1、首先，使用打开天正CAD绘图软件，进入CAD绘图页面，在起始页面绘图区是空白的，我们需要先绘制一段墙体，才能够进行门的插入。

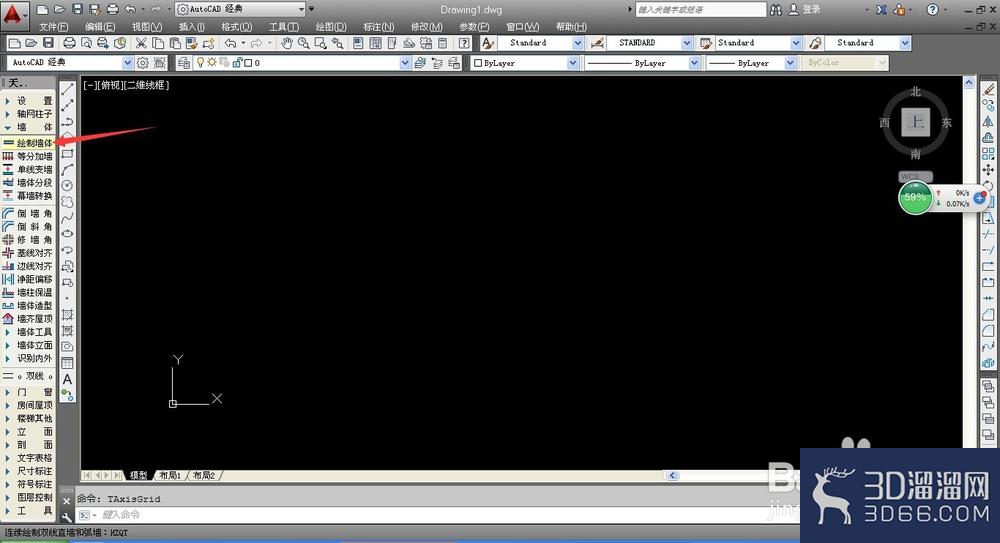

2、在左侧天正工具栏中选择“墙体——绘制墙体”，进行墙体的绘制，系统会在左上角弹出墙体的设置窗口，可以进行墙体宽度等属性的设置。

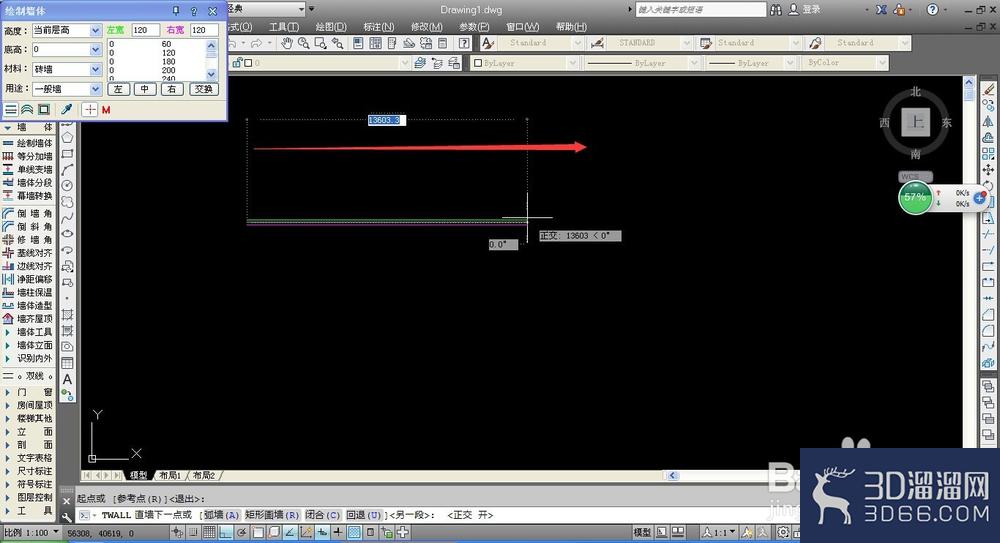

3、将鼠标移动至绘图页面，与画直线类似——单击第一次会确定墙体的起点，随后移动鼠标，就会延伸墙体，再次点击鼠标确定墙体终点或者转折点。

使用F8键可以锁定垂直，确保墙体的垂直水平绘制。

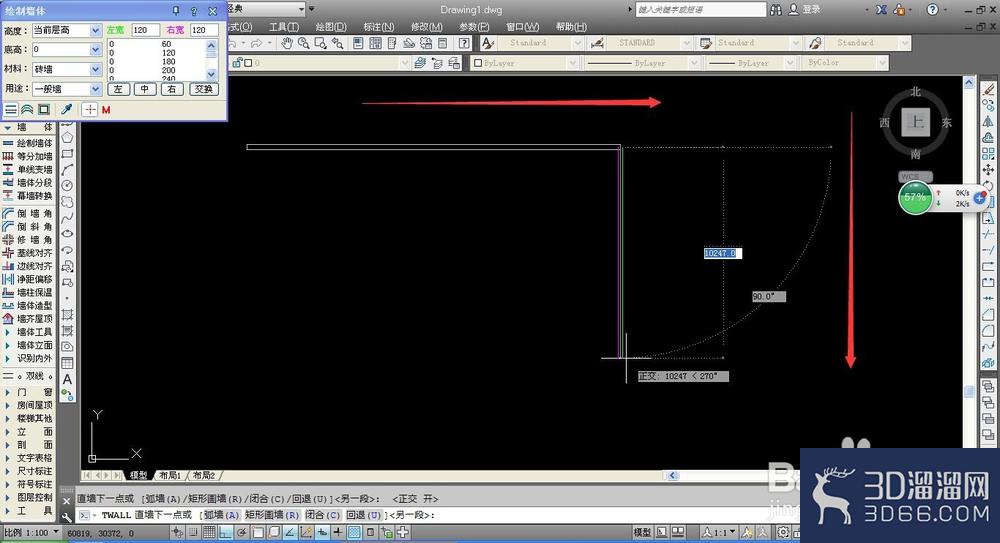

4、将鼠标拖动到合适的位置后，再次点击鼠标，就会确定墙体的终点，并输出墙体，如果我们还需要继续绘制墙体，按下空格键就会继续墙体绘制命令。

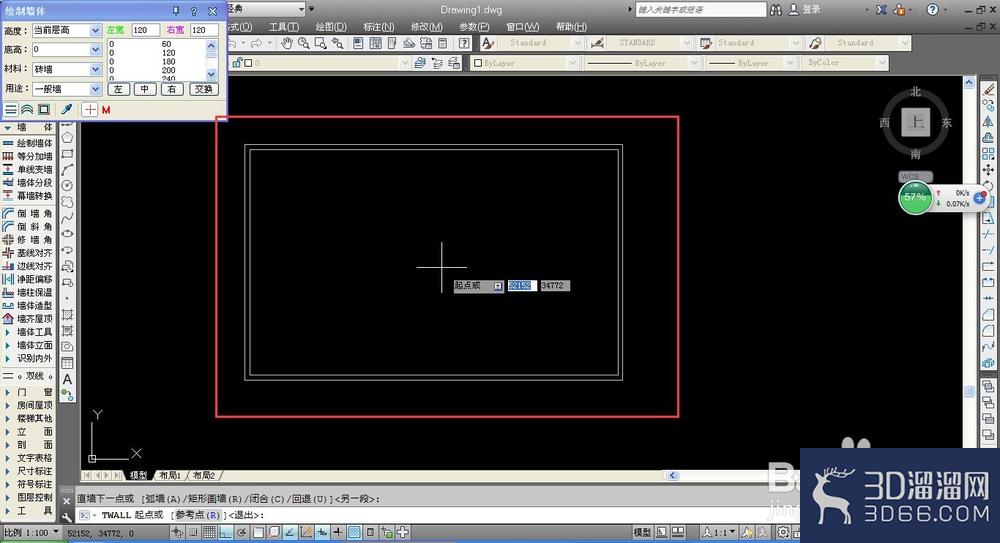

5、我们根据设计将墙体完全绘制完毕后，就可以在墙体上插入门等部件，形成比较完成的图纸。

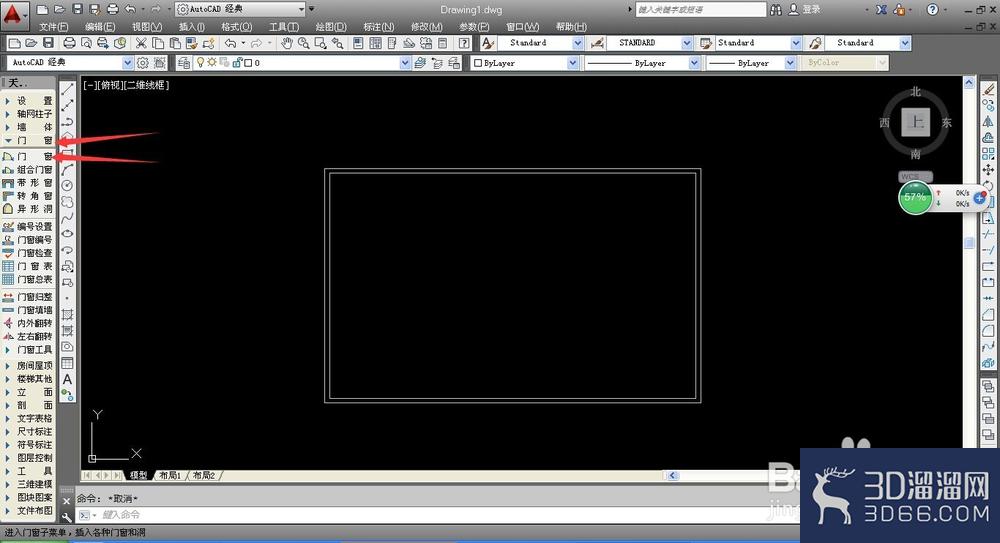

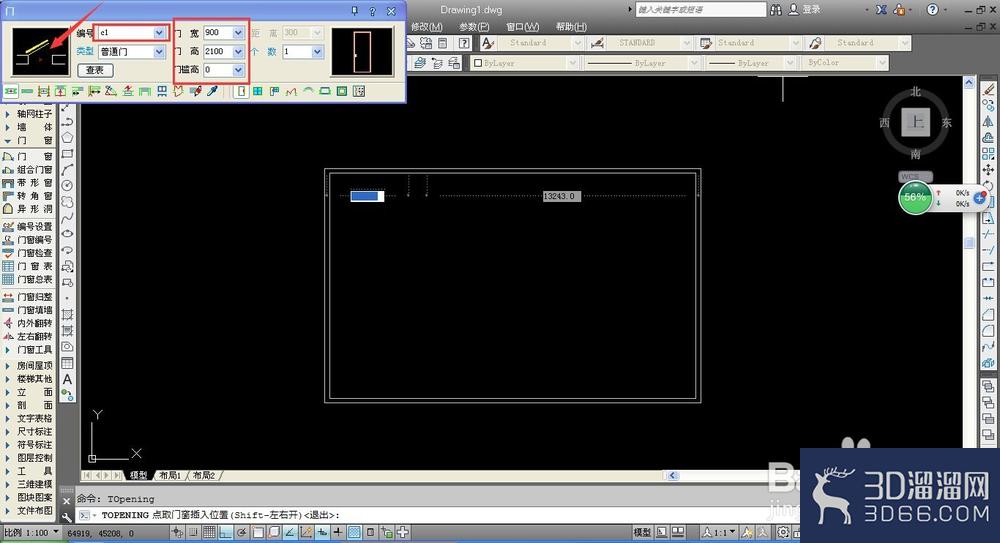

6、在左方工具栏中，选择“门窗——门窗”，进行门窗插入工具的选定，系统会弹出门窗设置窗口，我们可以设置门窗的高宽以及门窗标号等。

7、在弹出的门窗设置窗口中，我们还可以设置门窗的类型，但是多数情况我们使用默认门窗即可满足日常绘图需要。

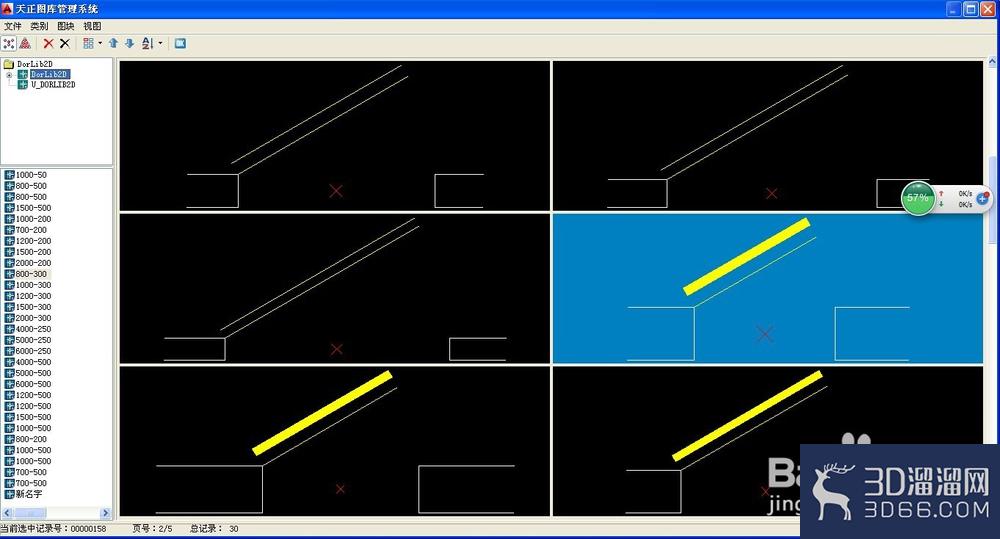

8、如果点击门窗的预览图，系统会弹出选择窗口，用户可以选择自己需要的门种类，双击或者选定后点击确认都可以进行确定，完成后会自动回到绘图页面。

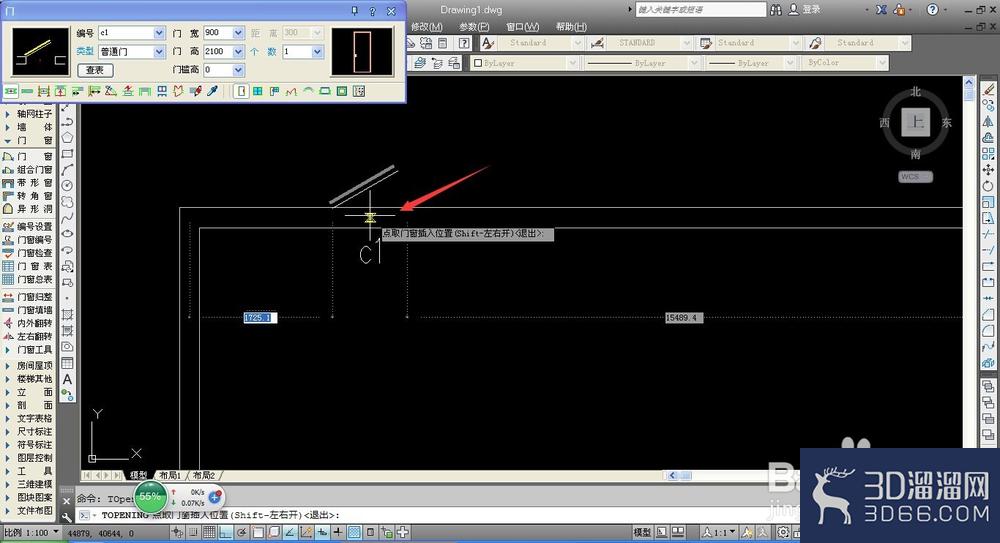

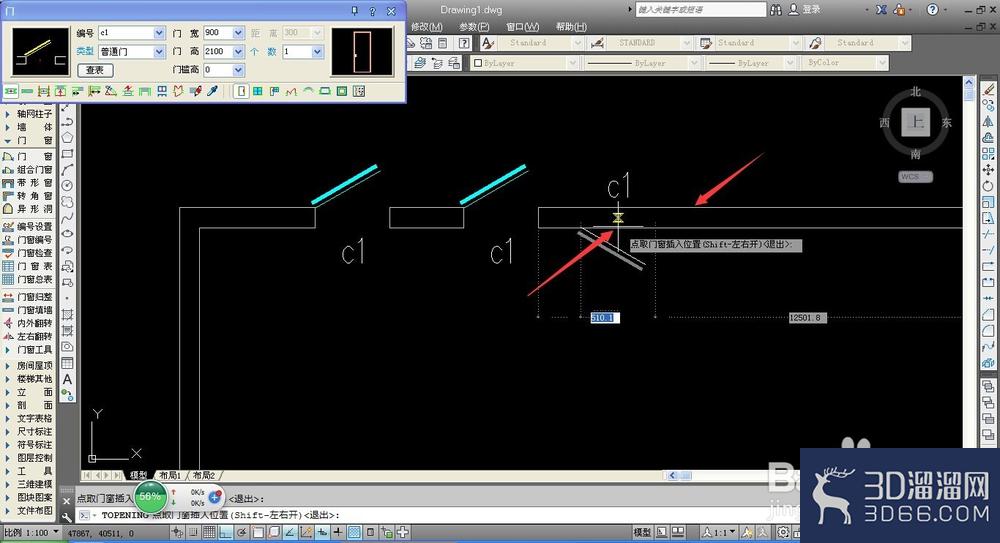

9、确定好门的具体属性后，将鼠标移动至墙线上，就会出现门的提示性显示，选择合适的位置单击鼠标，即可完成门的插入。

10、插入的门会自动进行标号，相同尺寸的门可以是相同标号，不同尺寸的门不能是相同标号，在插入多种大小的门时，要注意这一点，否则无法完成设置。

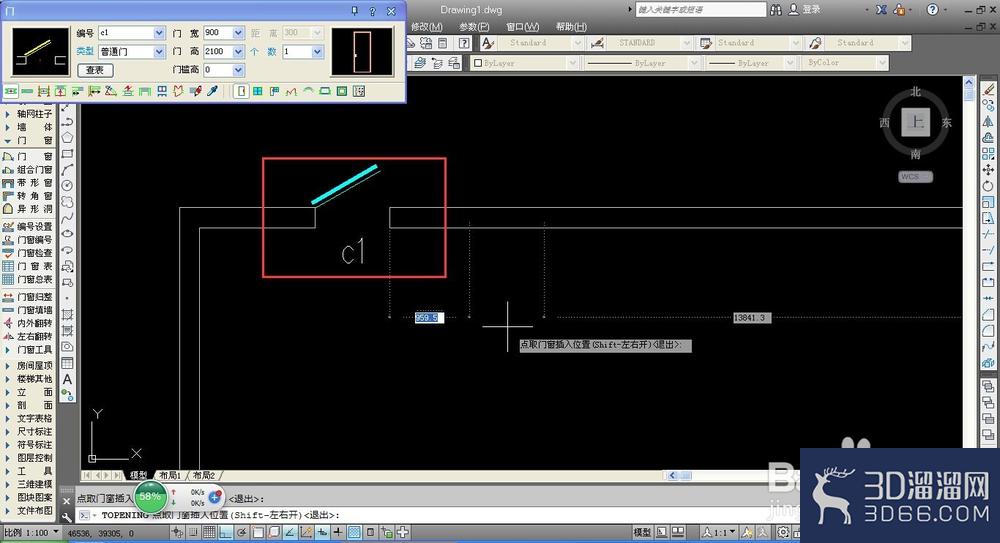

11、墙线为上下两条，门可以随意的插入两条线中的任意一条，在外侧的墙线插入的门默认为向外打开，在内测的墙线插入的门默认为向内测打开。

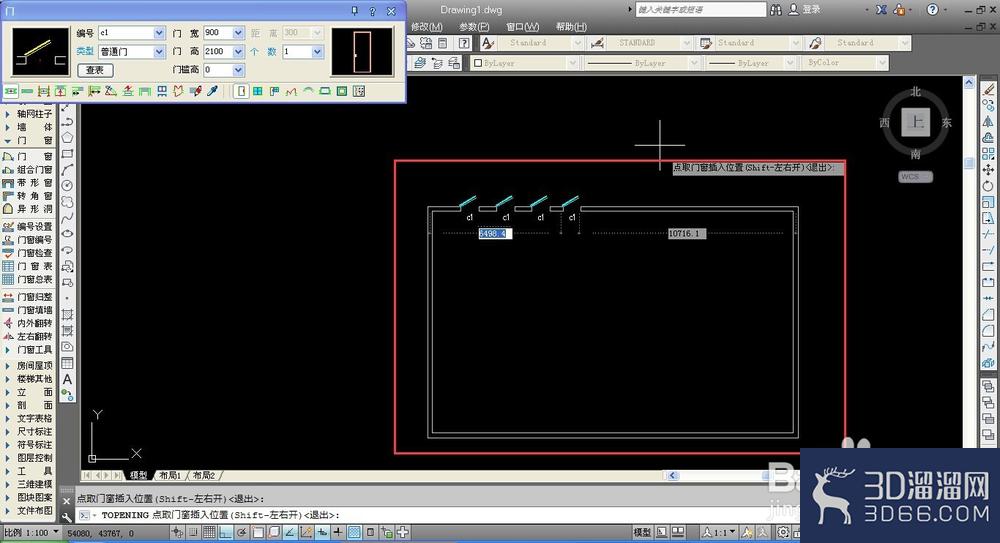

12、在CAD绘图中，同一墙线可以任意插入多个门，甚至可以重叠插入，因此并没有纠错系统，如果我们需要绘制正规建筑图纸，一定要严禁绘图，避免出现不必要的错误。
