分类：CAD图纸作者：小溜时间：2024-04-10 15:21:44
CAD软件在工程设计和绘图中扮演着至关重要的角色。在制图过程中，经常需要测量不同形状的面积以便进行准确的设计和规划。下面将介绍几种在CAD制图中快速测量面积的方法：

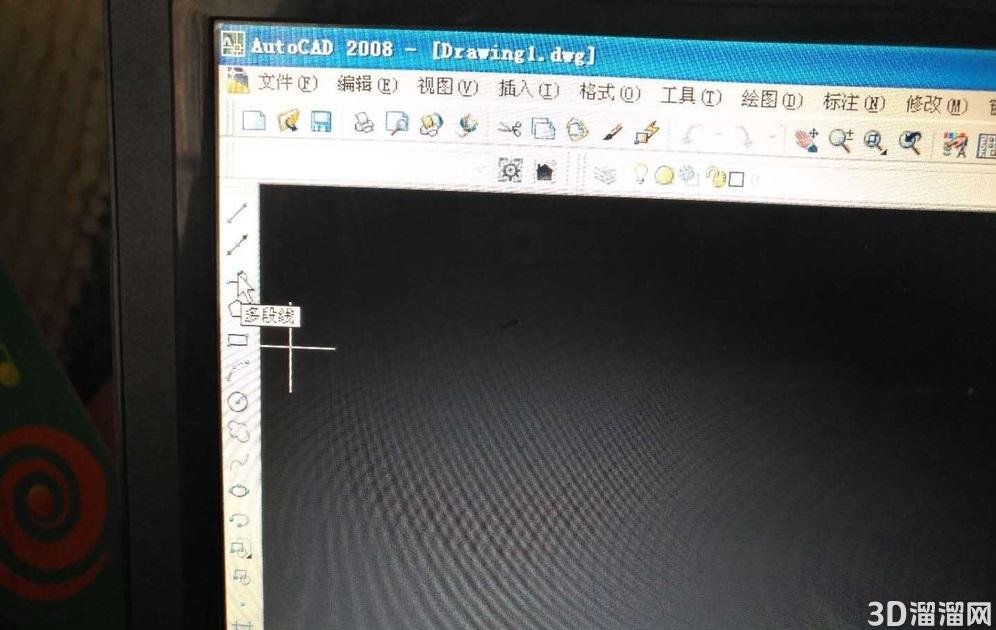

1、打开CAD软件，鼠标左键点击多段线（快捷键pl）。

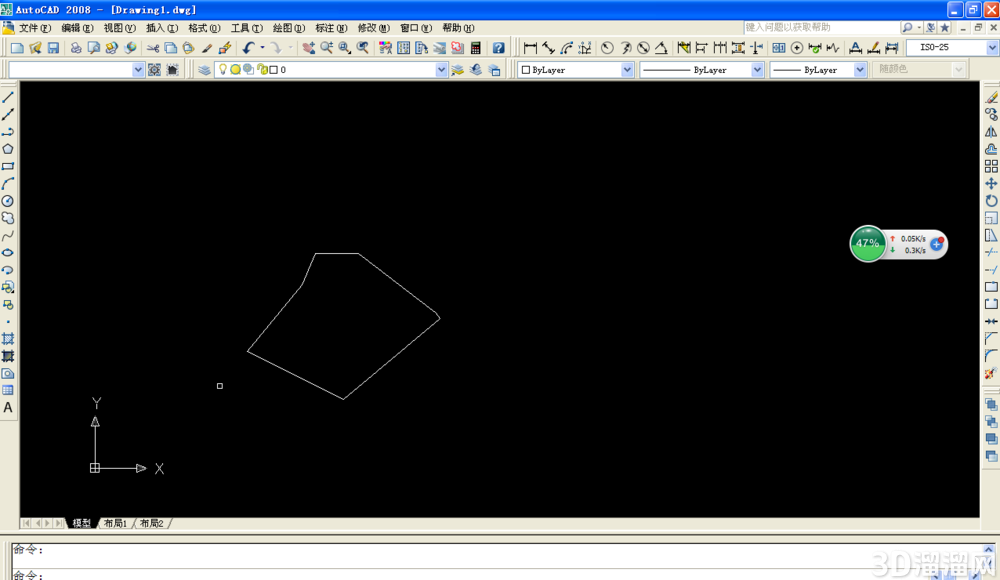

2、使用多段线选择你所需要图形的面积

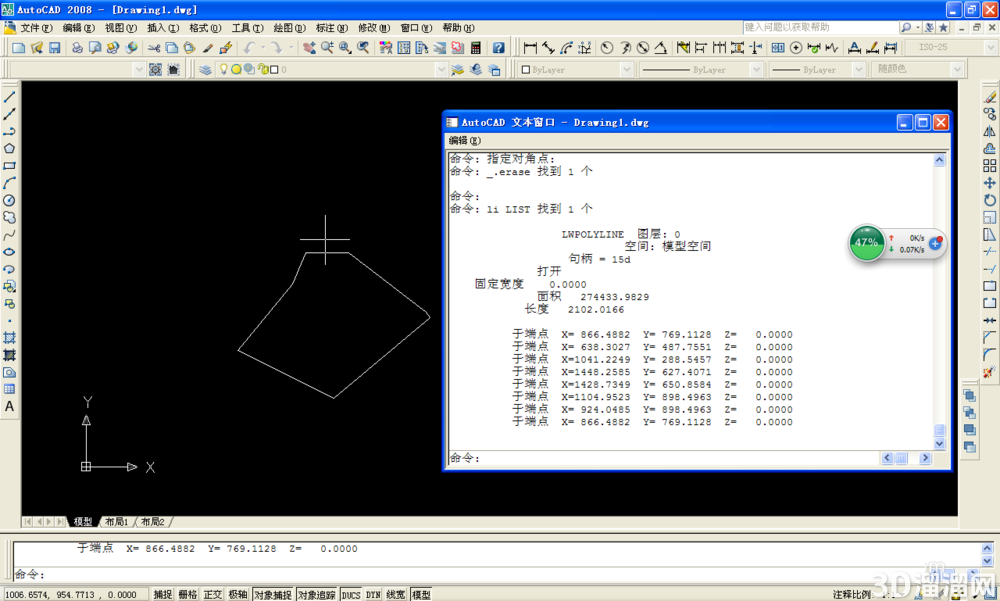

3、选择完成后，鼠标左键点击该线段，并敲击键盘l键和i键，这是弹出一个对话框，里面就有面积了。
方法/步骤2

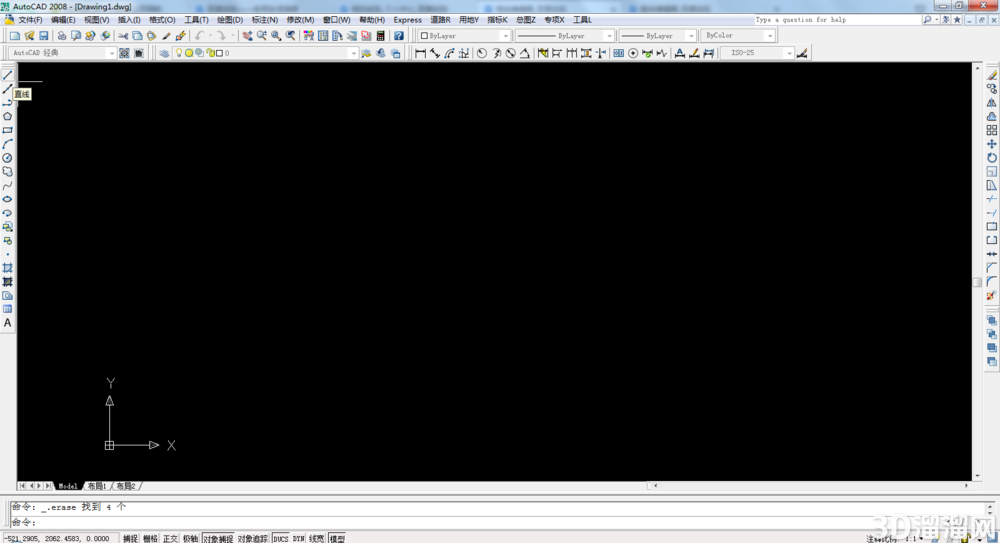

1、当我们所测的图形不是封闭多段线时，在CAD图中点击直线命令。

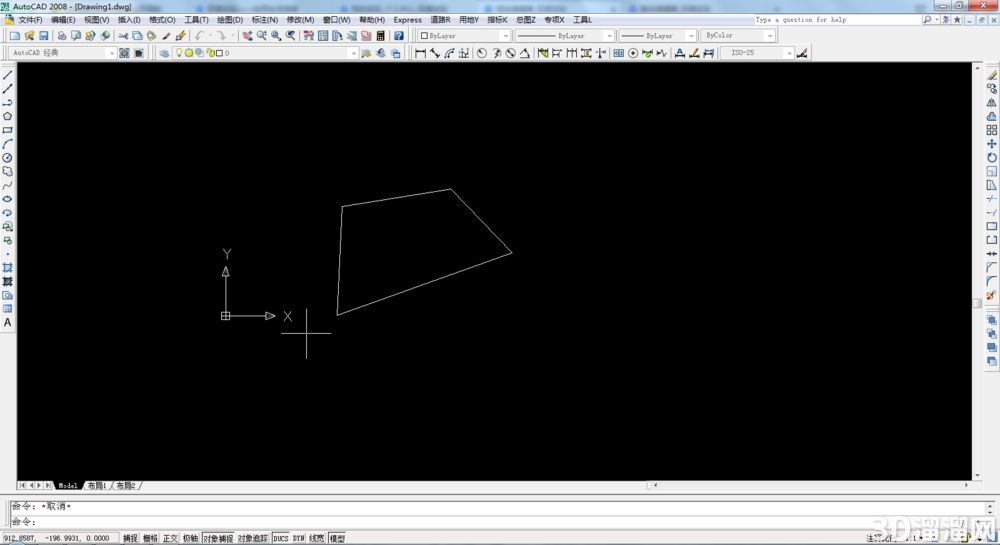

2、在图中画一个不规则图形。

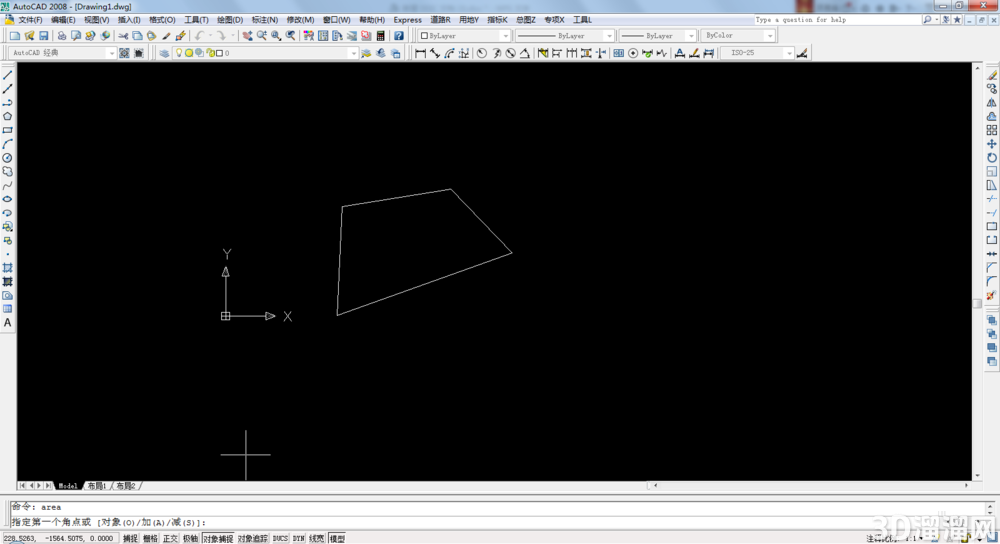

3、在命令栏中输入area命令。

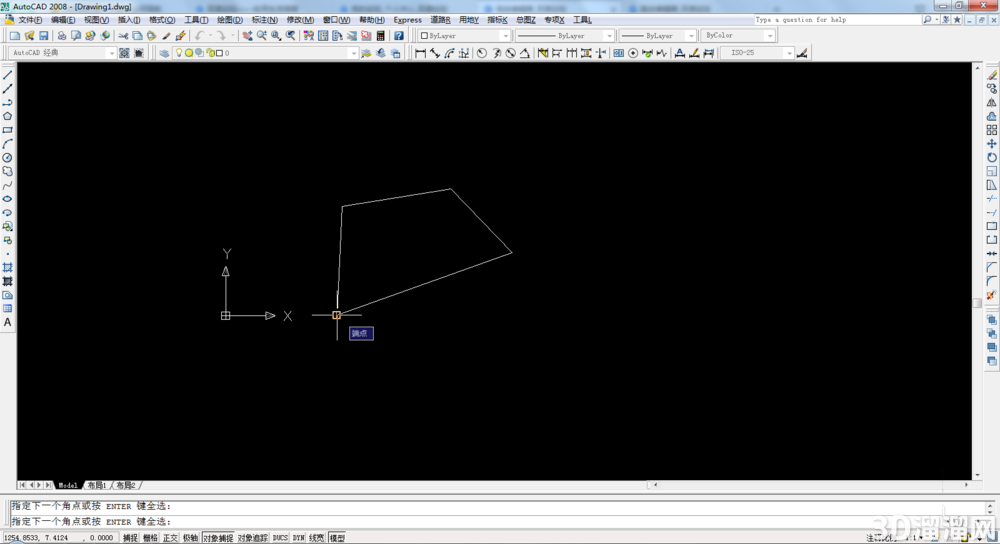

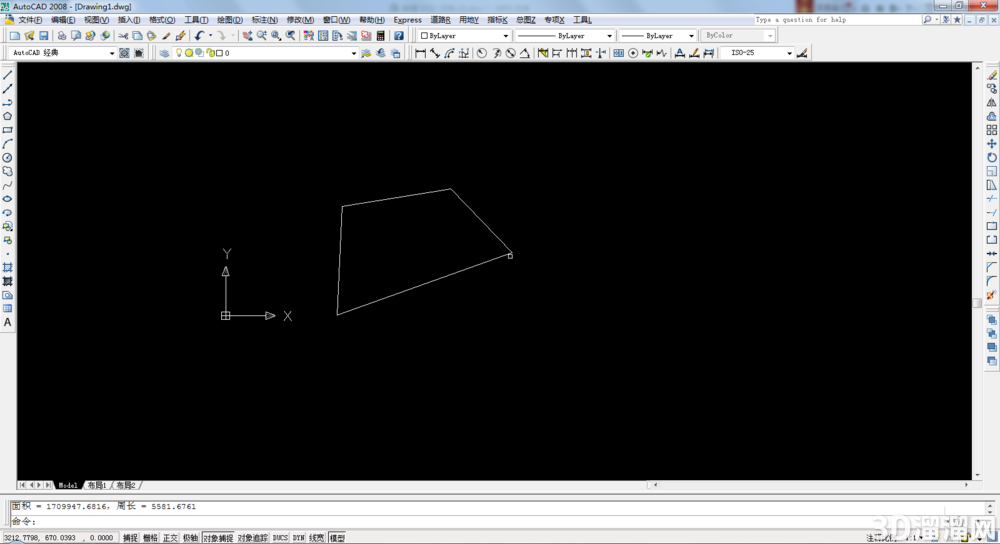

4、依次点击图形的角点，最后敲击空格。
注意事项使用多段线时，一定是封闭多段线。面积单位跟你图纸的单位一致。
好啦，以上就是小溜为大家分享的关于“CAD制图怎么快速测量面积”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
