CAD标注尺寸的方法

分类：CAD图纸作者：小溜时间：2024-04-10 14:42:31

导语：在CAD中，正确的标注尺寸是确保设计准确性和可读性的关键。本文将介绍几种常用的CAD标注尺寸方法，帮助设计人员更有效地进行设计工作。

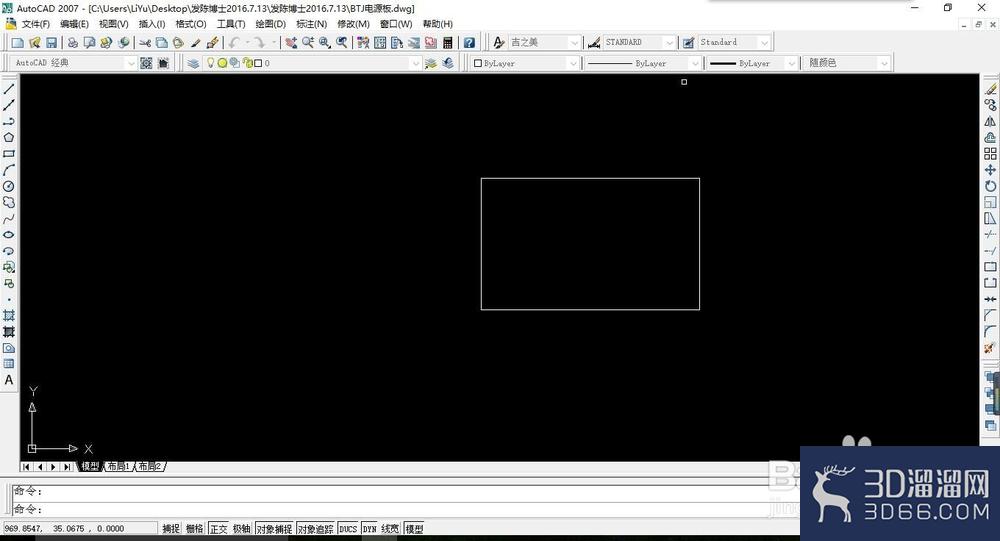

1、打开CAD软件，新建一个工程，然后随便画上一个图形

CAD标注尺寸的方法

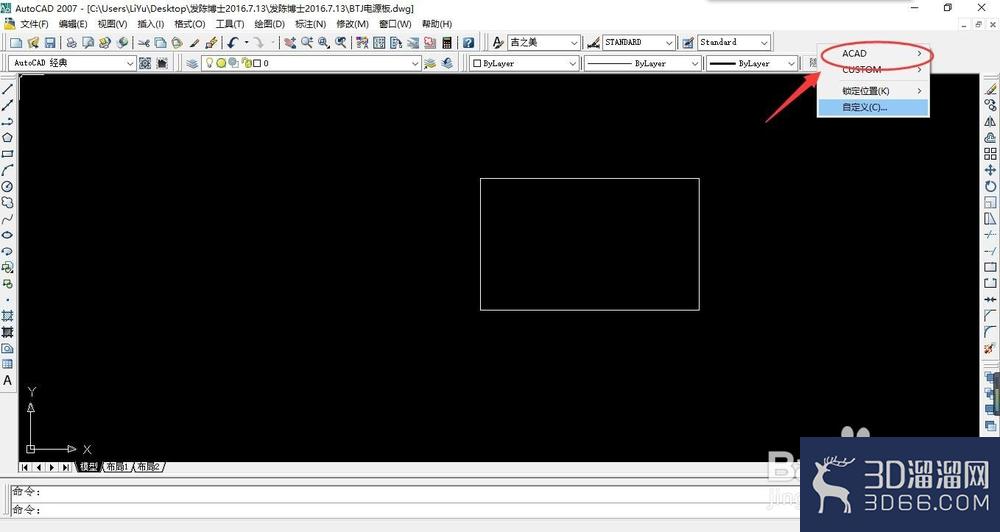

2、将光标移到工具栏上面，单击鼠标右键，然后将光标移到CAD

CAD标注尺寸的方法

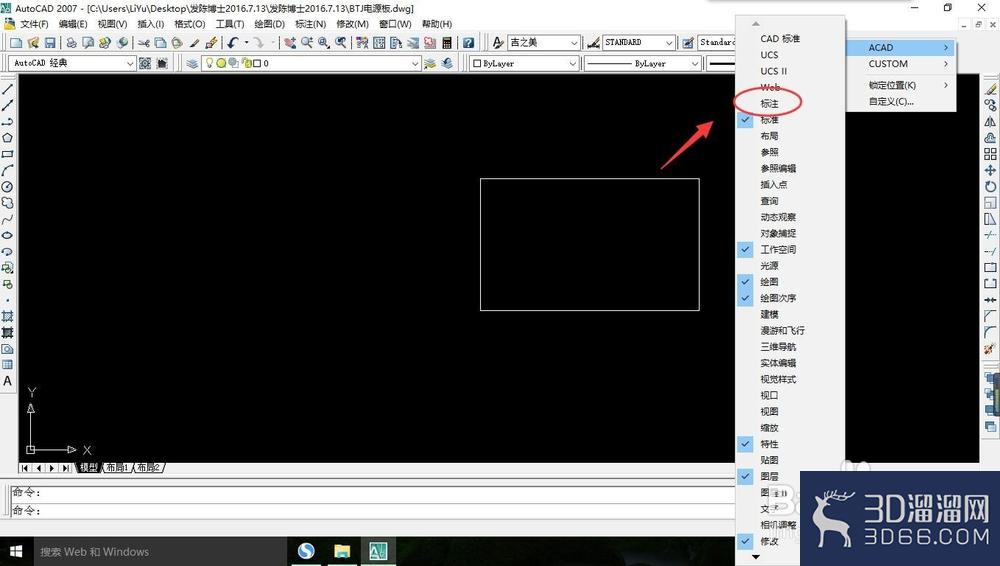

3、在下拉菜单选择“标注”选项

CAD标注尺寸的方法

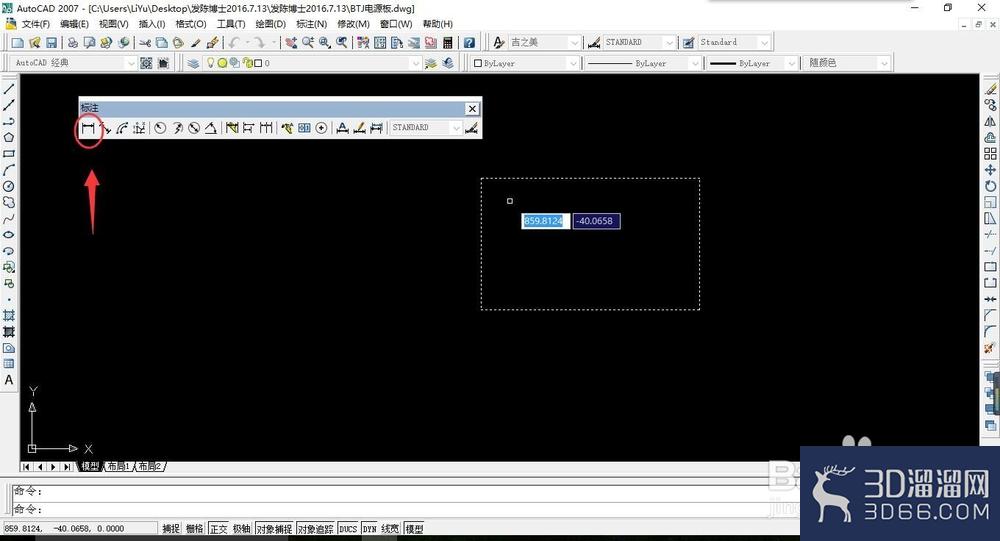

4、现在出现了标注工具栏，选择一个册爱测量工具，单击鼠标左键进行选择

CAD标注尺寸的方法

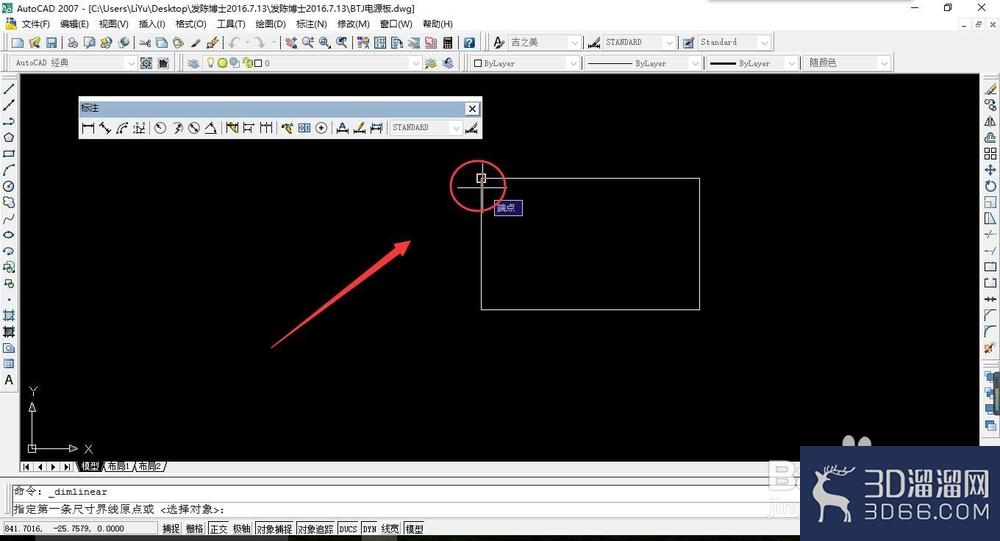

5、将光标移到将要测量图形的一个点上，单击一下鼠标左键，进行选择

CAD标注尺寸的方法

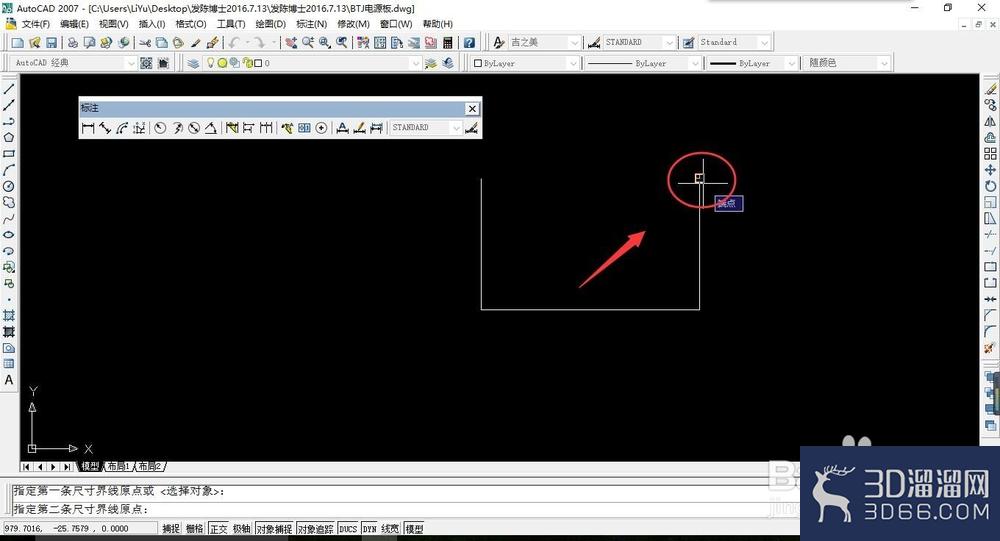

6、然后将光标移到另一个点上，再次单击鼠标左键，然后就可以往后拉了

CAD标注尺寸的方法

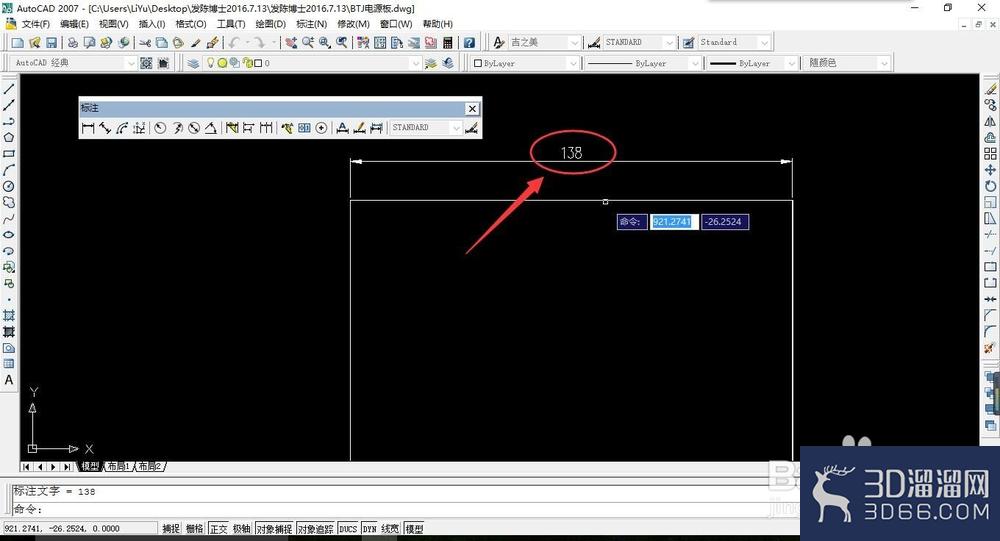

7、现在可以看到测量到的数据，这也就段爹久完成了一条边蚂痕的测量

CAD标注尺寸的方法

今天给大家分享的“CAD标注尺寸的方法”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
