怎么使用CAD绘制洁具和隔断？

CAD是在很多领域都广泛使用的绘图软件，尤其是建筑和机械行业，无论在工作还是学习中，都会经常用到CAD绘图，在建筑绘图时，卫生间洁具和隔断由于较小，因此手动绘制十分麻烦。下面我们就来看看，如何使用CAD快速绘制洁具以及对洁具进行隔断处理。

CAD绘图方法/步骤

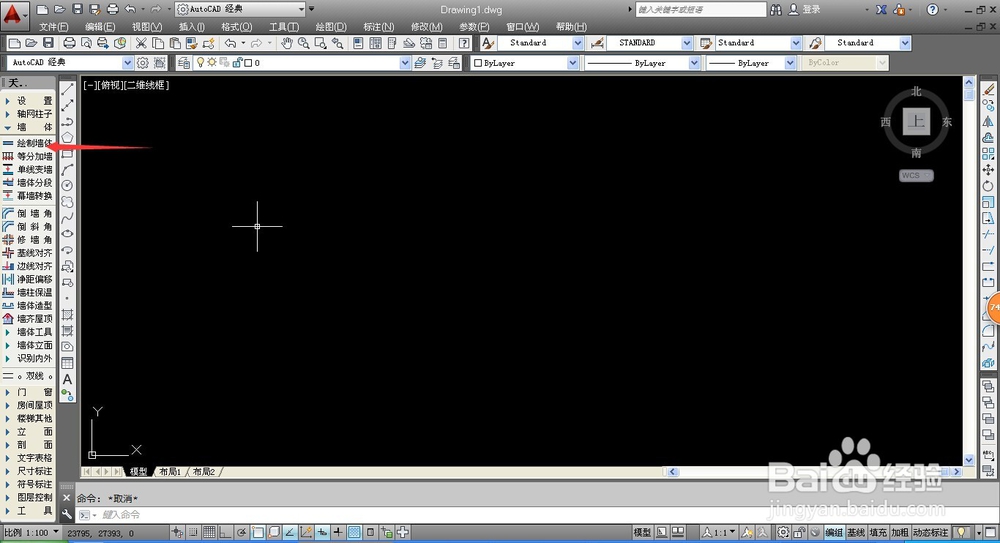

1、首先，打开CAD软件，并开启天正绘图插件，天正和AutoCAD配合使用，可以大大增加绘图速度，首先在工具栏中点击“绘制墙体”，建立一个封闭的墙体空间。

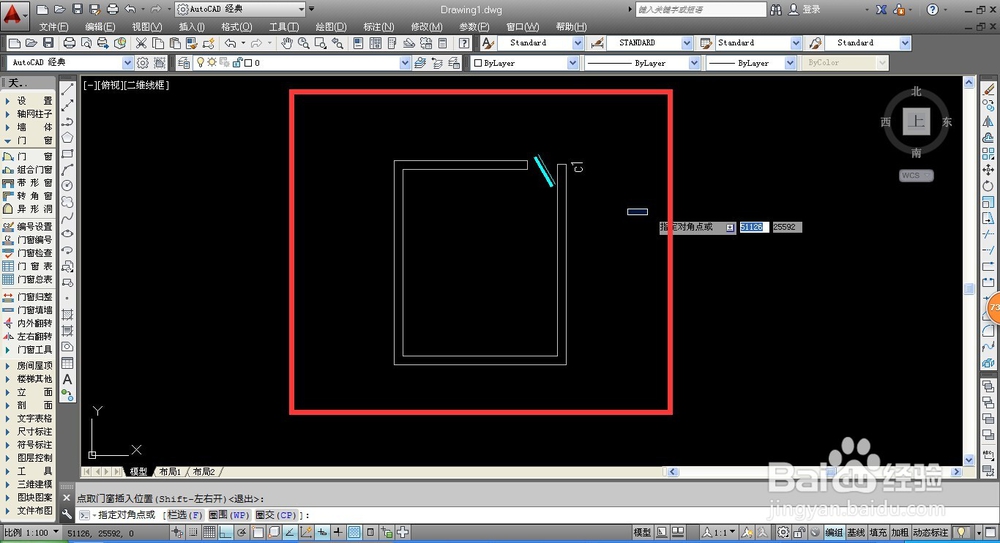

2、使用墙体绘制，能够很简单的绘制出一个封闭墙体，如果需要还可以进行门窗的插入，在墙体绘制时，使用F8可以进行垂直锁定，这样墙体就只能够水平竖直绘制。

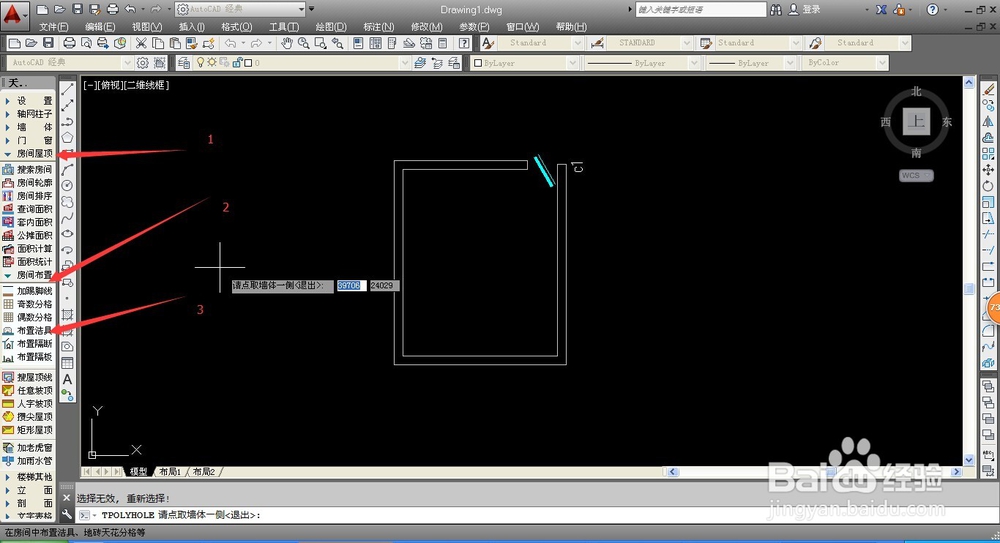

3、完成合适的墙体空间绘制后，我们在左侧工具栏中选择“房间屋顶-房间布置-布置洁具”，进入开始布置洁具，系统会自动弹出洁具的选择页面。

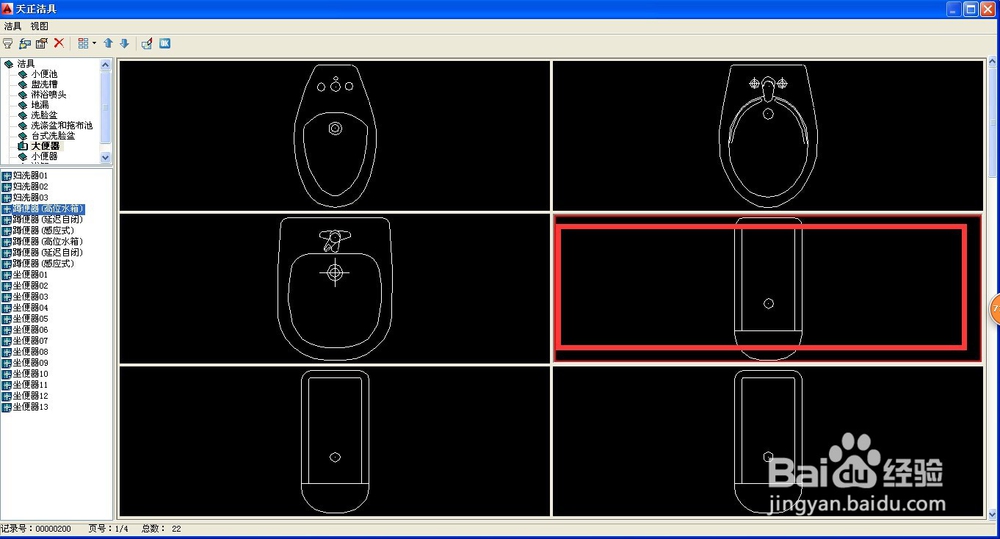

4、在洁具的选择页面，我们可以选择多种不同的洁具，双击或者点击确认都可以选中洁具类型，确定洁具后，系统会自动返回绘图页面。

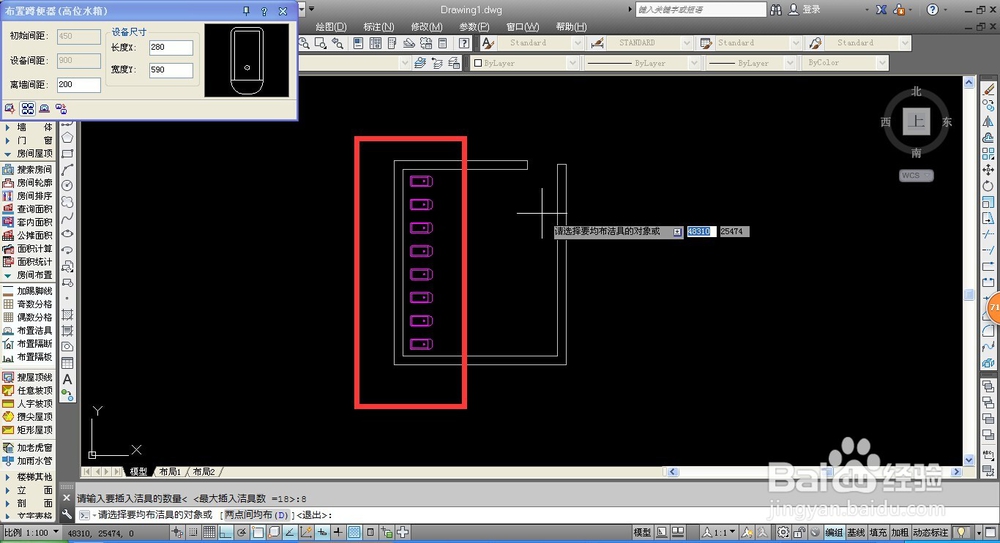

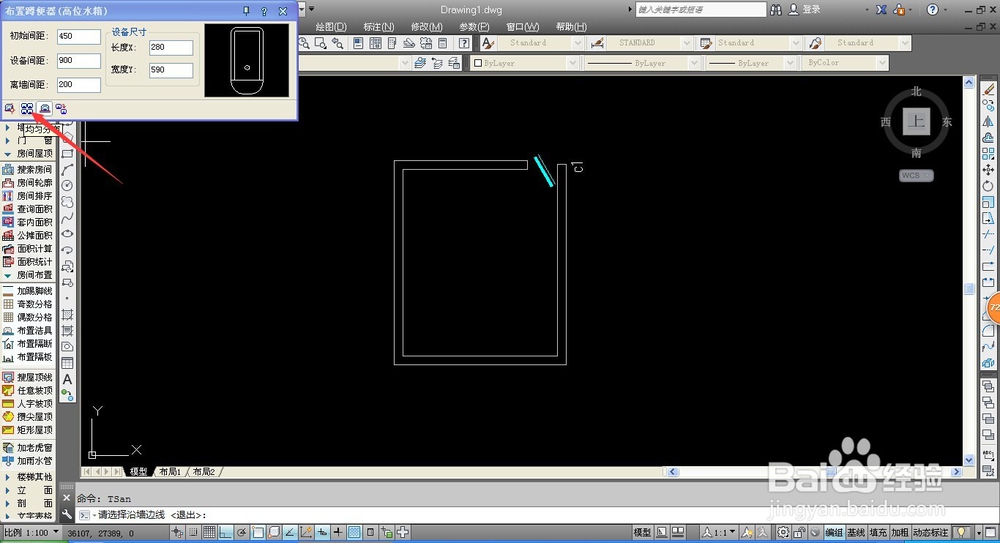

5、在绘图页面的左上角窗口中，我们需要设置具体的洁具放置方式，在左下角选择“均匀分布”，这是比较常用的方式，可以更加美观的设置洁具。

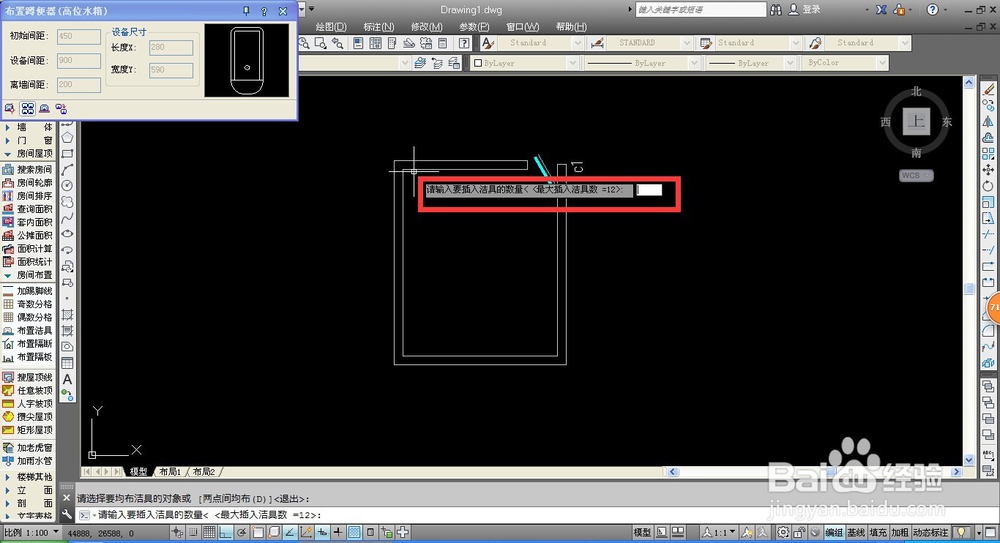

6、确定绘制模式后，我们直接点击需要摆放洁具的墙面，系统会提示输入洁具的数量，按照需要输入洁具的数量后，按下空格键即可。

7、完成数量输入后，按下键盘的空格键，系统就会自动进行洁具摆放，这样就完成了洁具的摆放，随后我们需要对洁具进行隔断处理。

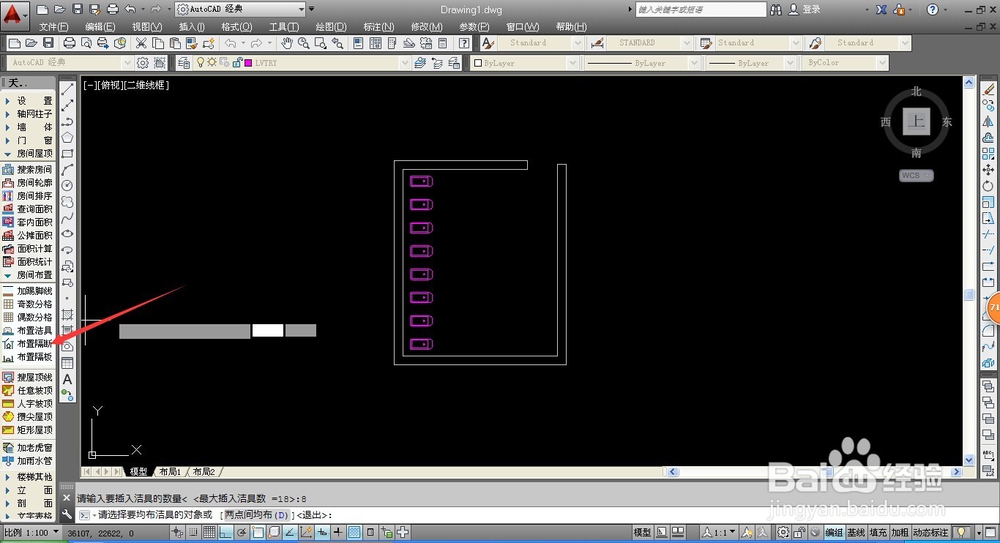

8、在左侧工具栏中，可以找到“布置隔断”的命令，鼠标单击确定命令，开始进行洁具隔断的设置。

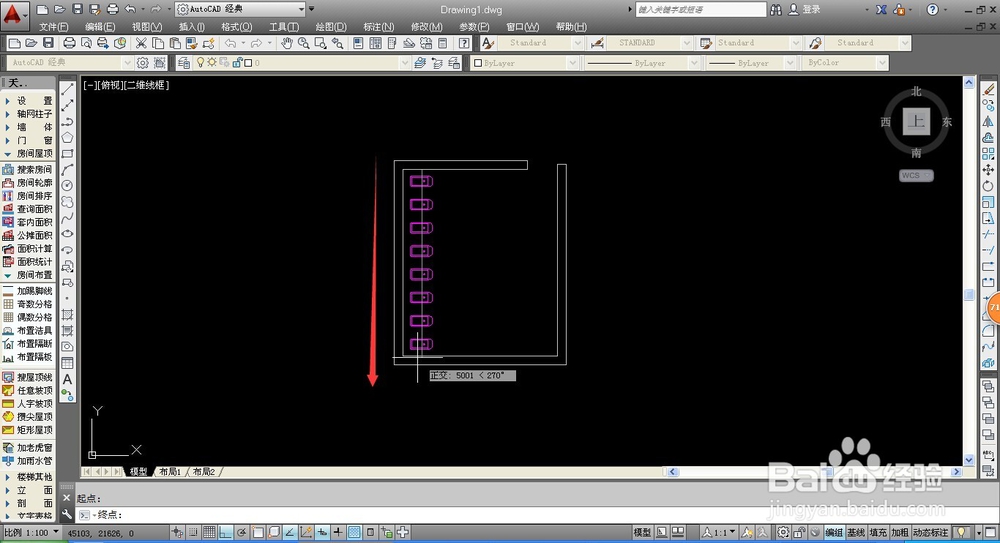

9、洁具的隔断绘制十分简单，直接按住鼠标，绘制一道穿过所有洁具的线，松开鼠标后，系统会要求输入隔断的具体属性信息。

10、系统会根据洁具自动设置好默认值，我们直接按下空格键确定，或者输入隔断的相关数据信息，按下空格建即可。

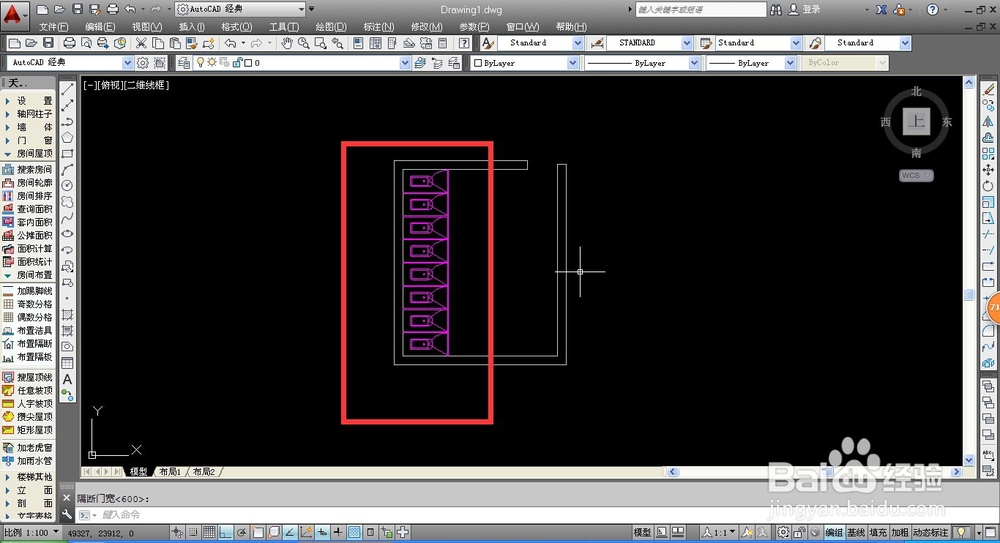

完成隔断信息输入后，可以看到洁具隔断就会自动安放在洁具之间的位置。
