怎么在cad布局中插入图框？

为了方便出图和导出图纸的需要，我们一般会在模型中按照1:1绘制图纸，在布局中按照比例出图，把图框直接设置在每个布局 中，下面我们来说一下怎么在布局中插入图框。

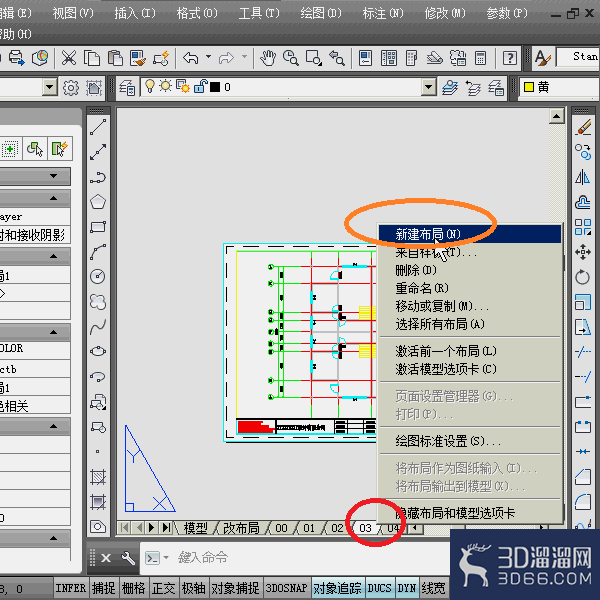

1、 首先我们新建一个布局，然后在新建的布局中演示；在布局中点击右键在弹出的菜单中选择新建布局。

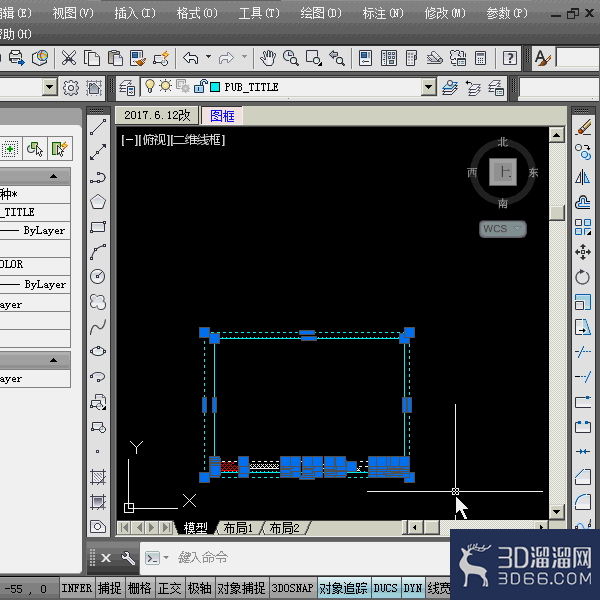

2、 打开我们的图框CAD文件，全选(CTRL+A,如果该文件只有一个图框的时候，否则用框选）然后复制（CTEL+C)，切换到我们的刚才新建的布局中。

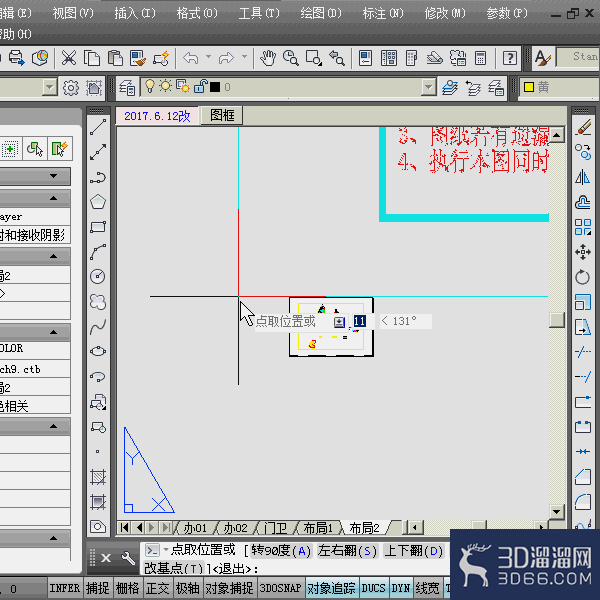

3、 在我们新建的布局中滑动鼠标滑轮，然后粘贴（CTRL+V）我们刚复制的图框，这时候我们会发现粘贴过来的图框很大，不管怎么滑动滑轮也无法全部显示图框。

为了能全部显示我们输入命令Z然后回车，然后在输入A然后回车。这样就能全部显示图框了。

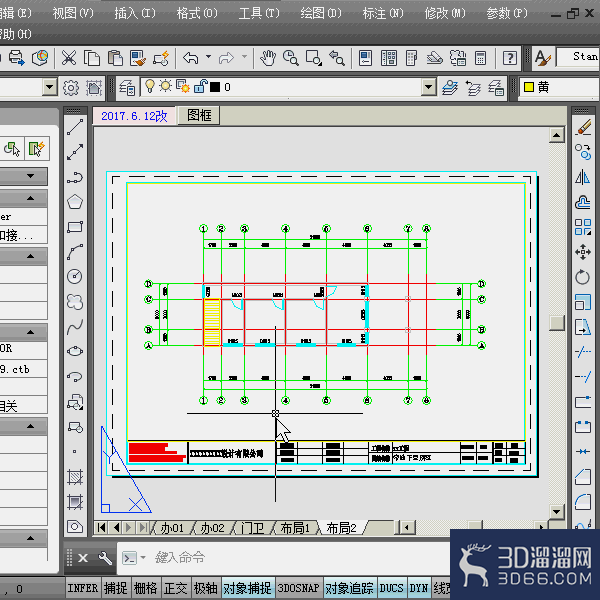

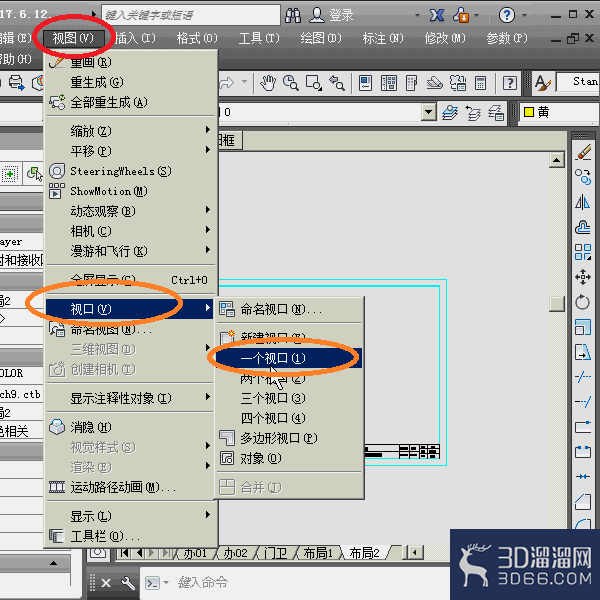

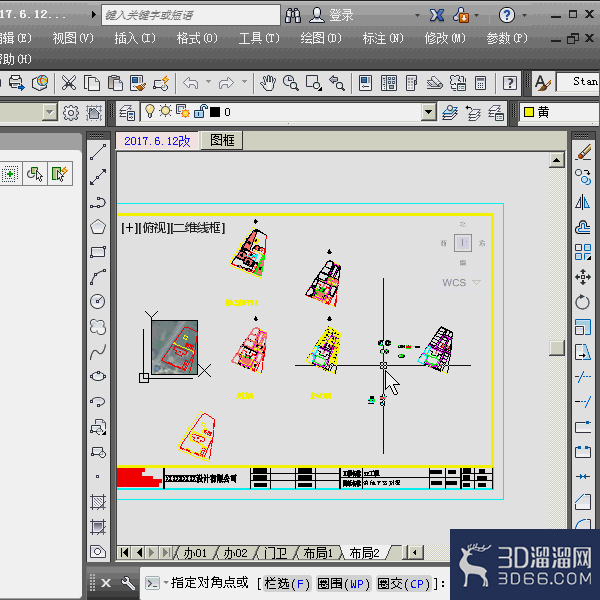

4、 显示全部图框以后我们会发现原来的视口已经非常小，基本上看不到，我们把原来的视口直接删除，然后新建一个(当然也可以用原来的直接拖拽到现在的布局图框中使用）;点击视图→视口→一个视口，然后我们在图框中要显示模型的地方拖拽，直接形成视口。
