CAD面积计算快捷键与操作步骤

CAD面积计算快捷键与操作步骤：

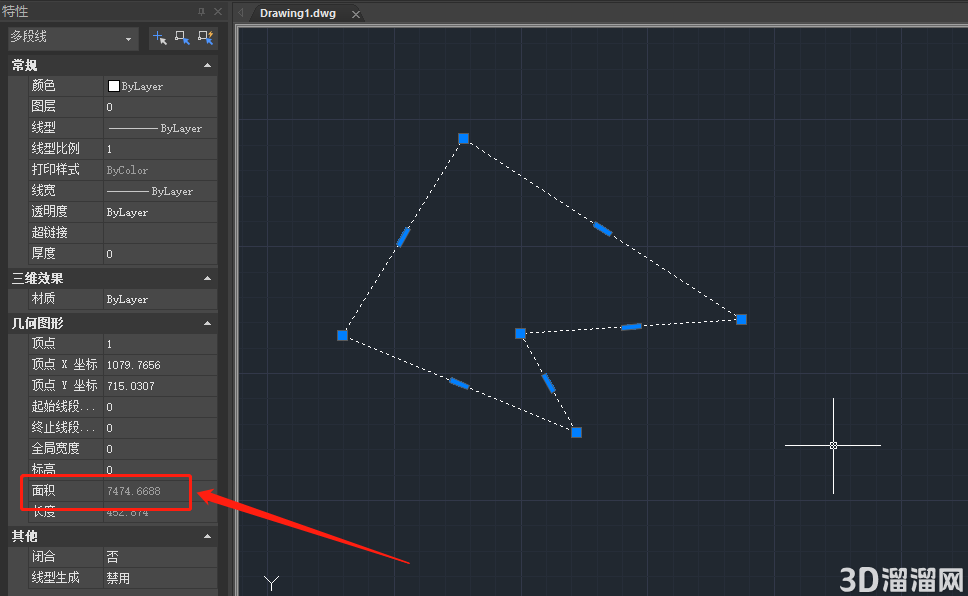

1. 特性栏（Ctrl+1）

如果是封闭图形，可以直接选中该图形，在左侧特性栏中查看其面积，如果没有显示特性栏的话可以通过【Ctrl+1】调出。如下图所示：

2. CAD面积快捷键（AA）

CAD软件中CAD面积快捷键是：AA，全称：AREA，主要用于计算对象或指定区域的面积和周长。有两种查询方式：

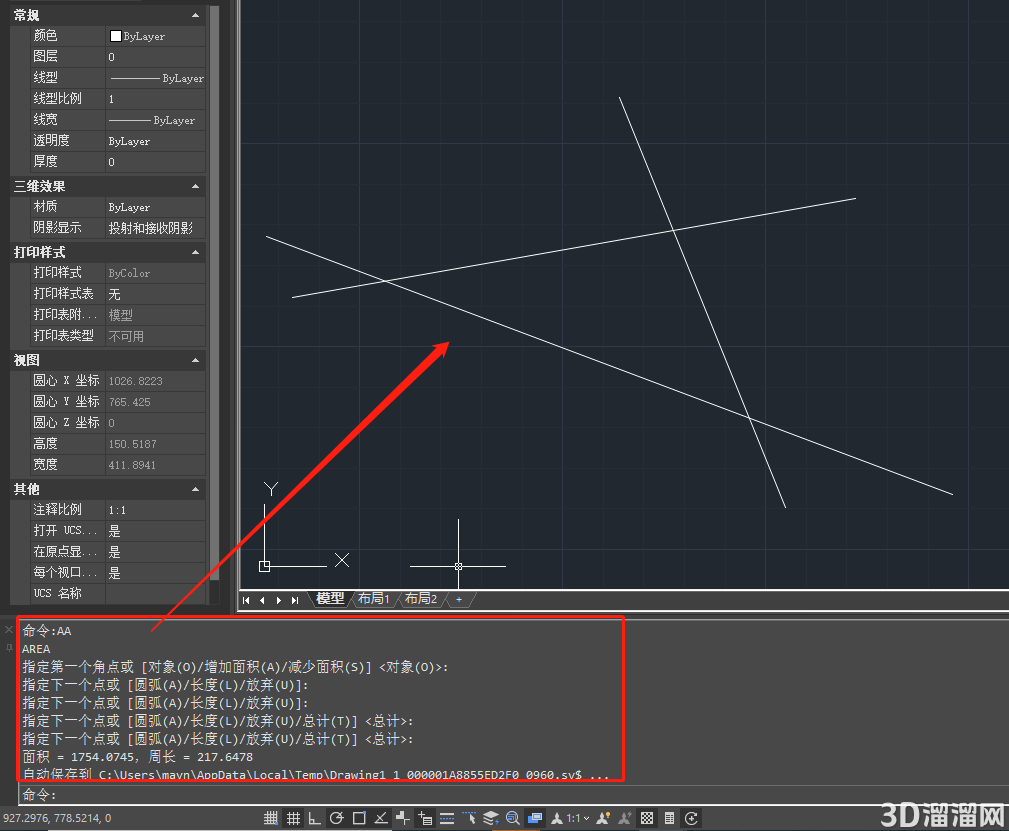

（1）直接在图纸中指定边界。如下图所示，想要查询图中三角形面积，可以在命令行中输入CAD面积快捷键：AA，按回车键确认，然后根据命令行提示一次选取角点即可。如下图所示：

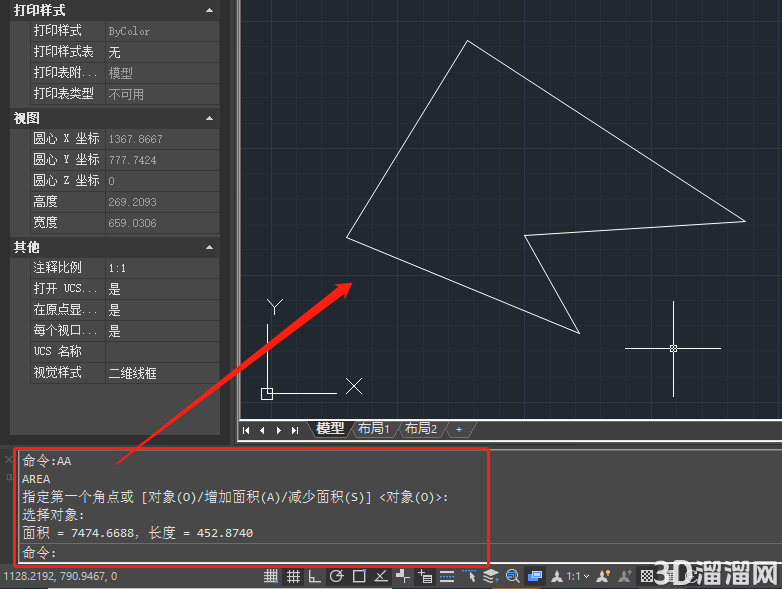

（2）选择一个封闭的对象

执行CAD面积快捷键后，根据命令行提示直接回车或输入O按回车键确认，在图纸中选择对象，按回车键确认即可。如下图所示：

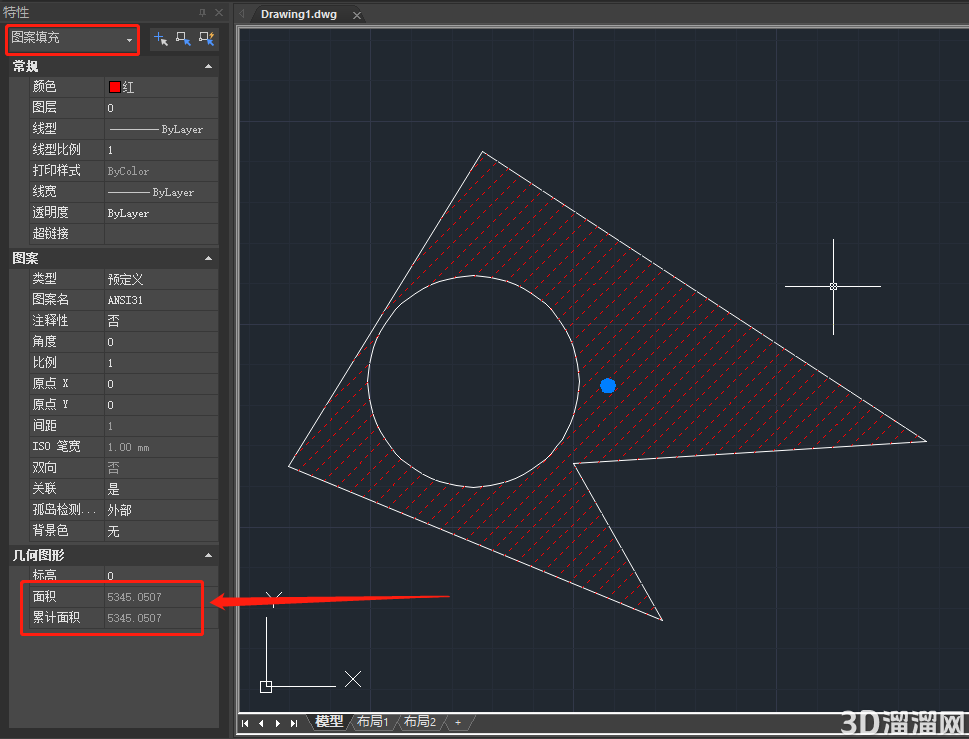

3. 通过CAD填充来计算面积

如果需要在CAD软件中要计算由多个图形围成的封闭区域面积，尤其中间还需要嵌套的封闭图形时，可以用填充来计算面积，获取面积后将填充删掉即可。如下图所示：

今天给大家分享的“CAD面积计算快捷键与操作步骤”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
