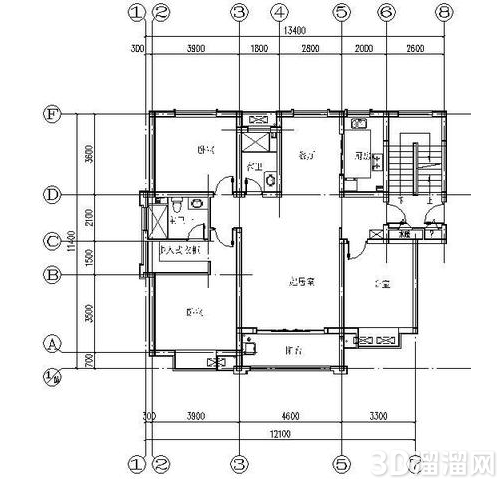

图纸怎么标注轴线？

在工程设计和制图中，正确标注轴线是至关重要的。轴线的准确标注可以确保设计的精准性和可读性，有助于工程师、设计师和制图员准确理解和执行设计方案。本文将介绍图纸中如何正确标注轴线，以确保图纸的清晰度和可理解性。

1、确定轴线的位置

在绘制图纸之前，首先需要确定各个轴线的位置。轴线通常用于表示物体的不同方向或者坐标系的基准线。根据设计需要和标准规范，确定需要标注的轴线的数量和位置。

2、使用粗线标注主要轴线

主要轴线通常是图纸中最重要的线条，表示物体的主要尺寸和方向。为了突出其重要性，可以使用较粗的线条对主要轴线进行标注，使其在图纸上更加醒目。

3、使用细线标注次要轴线

除了主要轴线外，图纸中还可能存在一些次要轴线，用于表示物体的次要尺寸或者辅助方向。对于这些轴线，可以使用细线进行标注，以与主要轴线区分开来，同时确保其清晰可见。

4、添加箭头指示方向

在标注轴线时，通常需要添加箭头以指示轴线的方向。箭头应该朝向轴线所代表的物体或者方向，以确保阅读图纸时能够清晰理解轴线的意义和方向。

5、使用标注文字说明轴线

标注文字是图纸中必不可少的一部分，用于说明各个轴线的含义和尺寸。在标注轴线时，应该配合标注文字，清晰地说明轴线所代表的内容，包括尺寸、方向等信息。

总结：图纸中正确标注轴线是确保设计准确性和可读性的重要步骤。通过确定轴线位置、使用粗细线条标注、添加箭头指示方向以及配合标注文字，可以有效地标注轴线，使图纸清晰易懂，为工程设计和制造提供准确参考。

这篇文章介绍了在图纸中标注轴线的方法和步骤，从确定轴线位置到添加标注文字，全面解析了如何确保图纸轴线的准确性和清晰度。通过正确标注轴线，可以有效提高工程设计和制造的效率和精度。
