CAD坐标点怎么显示出来？

在CAD制图过程中，如果想要知道图纸中某一点的具体坐标该怎么办？CAD坐标点怎么显示出来？这个问题其实很好解决，本篇CAD教程小溜就来给大家分享一下CAD软件中CAD坐标标注的具体操作步骤吧！

CAD软件中可以通过调用DIMCORD命令来标注坐标位置。

CAD坐标标注步骤：

1、首先启动CAD软件，然后打开图纸文件，输入命令：DIMCORD，点击回车键。

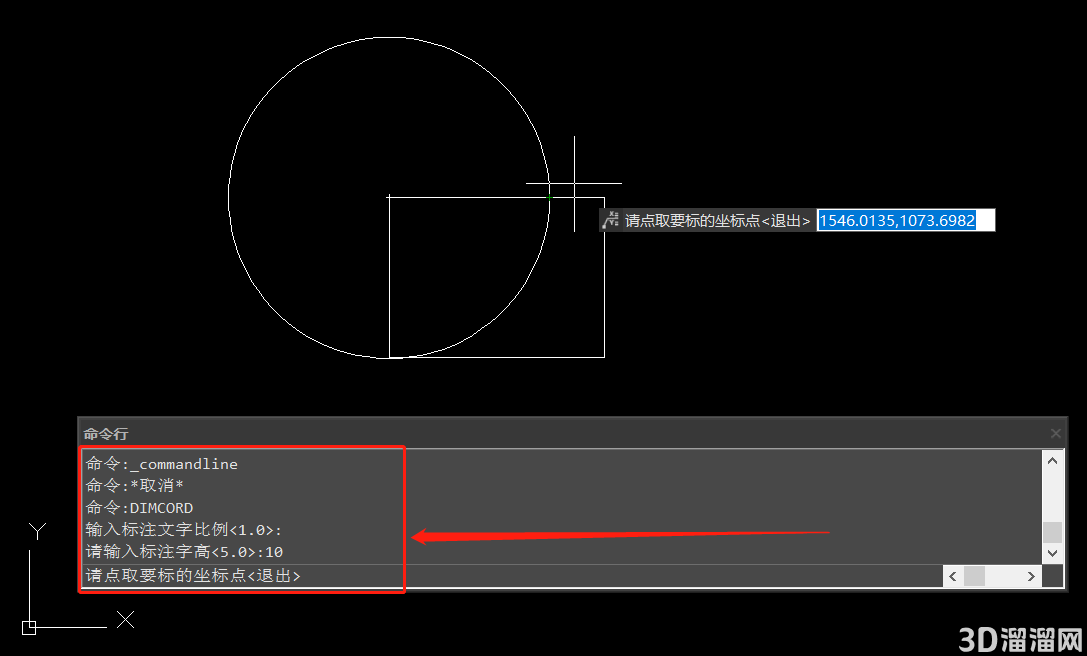

2、根据系统提示输入标注文字比例，如输入：1，点击回车键确定；继续根据提示输入标注字高，如输入：10，点击回车键确定。如下图所示：

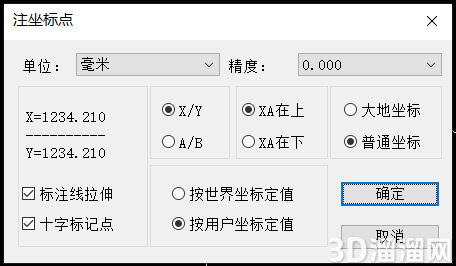

3、在图纸中点取需要标注的坐标点，如需修改参数可以输入：Q，点击回车键即可调出【注坐标点】对话框，在其中可以设置标注的单位、精度、样式等参数。如下图所示：

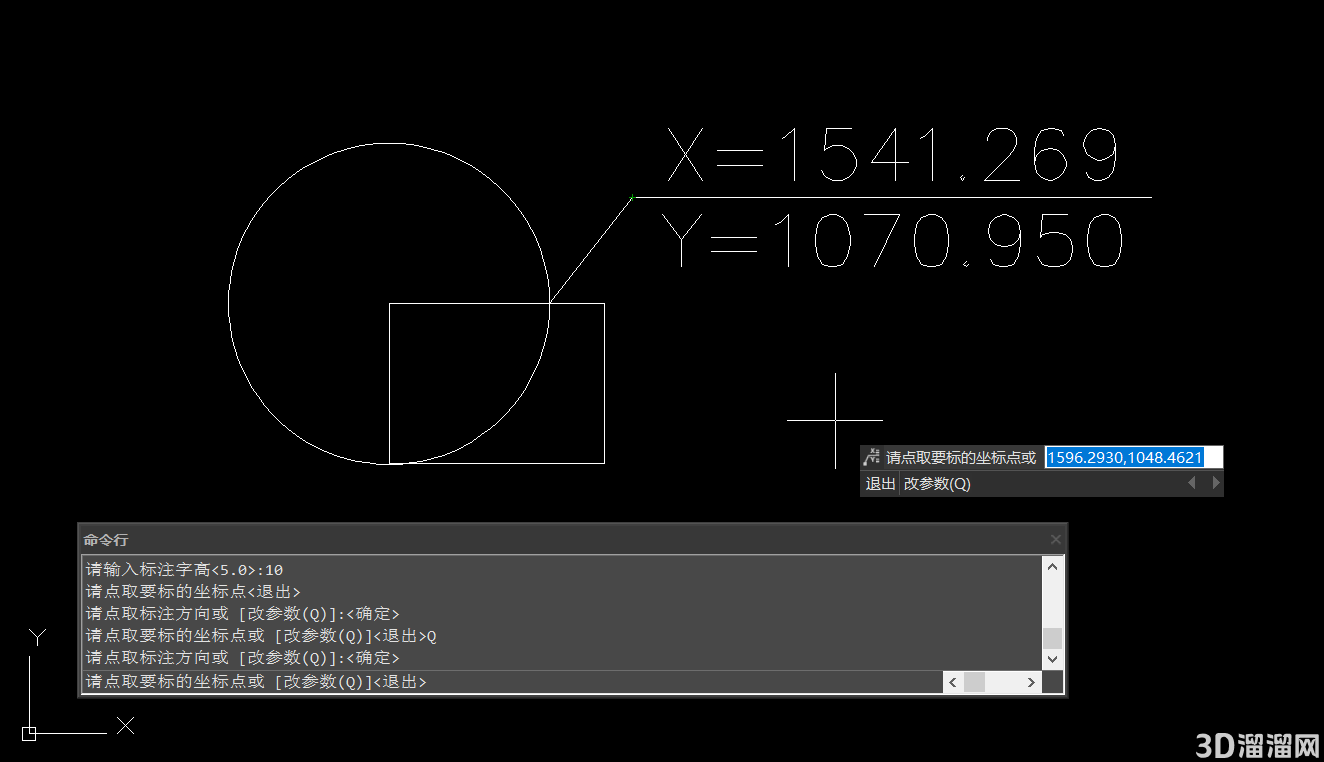

4、参数设置完成后，指定标注方向即可完成CAD坐标标注。如下图所示：

好啦，以上就是小溜为大家分享的关于“CAD坐标点怎么显示出来”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
