CAD虚线比例怎么调怎么设置？

在CAD画虚线过程中，经常会遇到CAD虚线间距太小看起来像实线的情况，出现这种情况一般是由于CAD线型比例设置不合理导致的，那么CAD虚线比例怎么调呢？下面就和小溜一起来了解一下CAD软件中CAD虚线比例设置的相关方法技巧吧！

CAD虚线线型比例设置方法：

方法一：特性栏

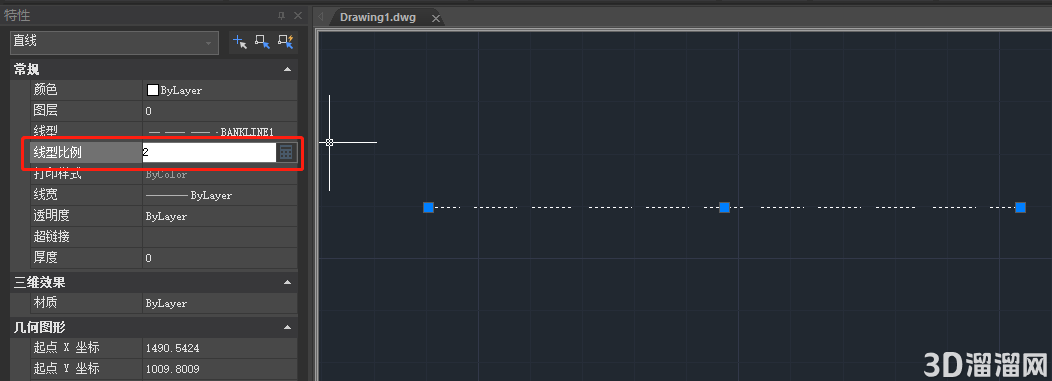

在CAD软件中打开图纸文件后，选中需要调整的虚线，然后在左侧特性栏中找到【线型比例】，可以根据自身需求合理设置CAD线型比例。如下图所示：

方法二：CAD快捷命令

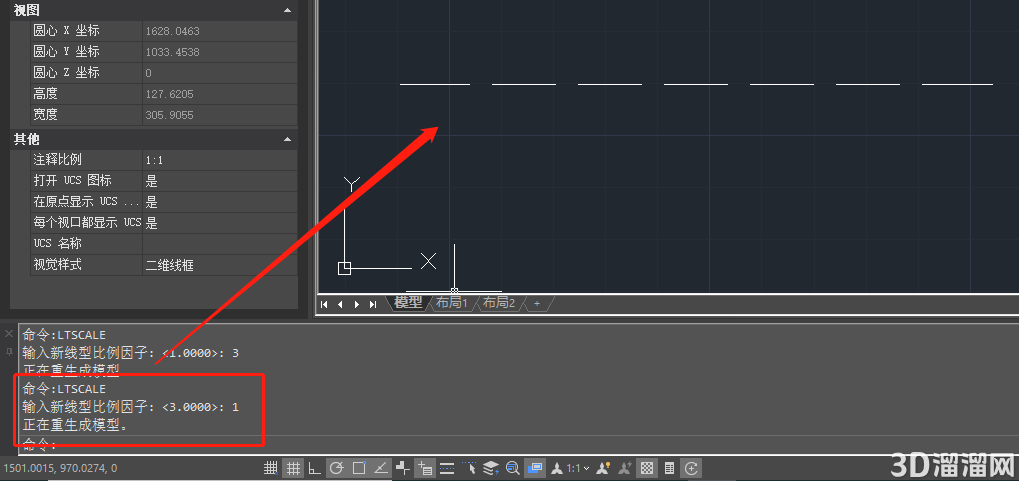

在CAD软件中打开图纸文件后，在命令行输入快捷命令：LTSCALE，按回车键确认；根据命令行提示输入新线型比例因子，按回车键确认即可。如下图所示：

方法三：工具区

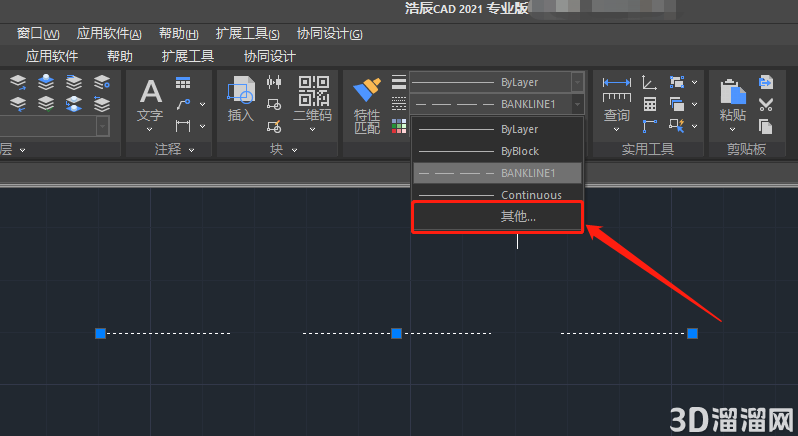

在CAD软件中打开图纸文件后，选中需要调整的虚线，然后在菜单栏【常用】选项卡中找到【特性】，在【线型控制】下拉框中点击【其他】。如下图所示：

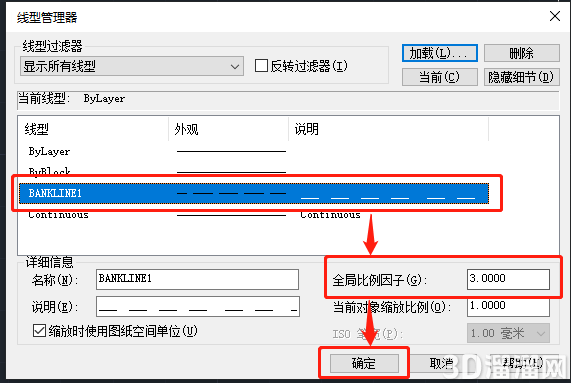

此时即可调出【线型管理器】，在其中选中需要调整的CAD虚线线型，在【详细信息】中调整其【全局比例因子】后点击【确定】即可。如下图所示：

给大家分享的“CAD虚线比例怎么调怎么设置”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
