CAD对象捕捉开了为什么捕捉不到交点？

在CAD绘图过程中，很多用户都遇到了这样的问题：明明已经开启了CAD对象捕捉功能，却仍然无法捕捉到交点。这究竟是为什么呢？下面，小溜将以CAD软件为例，给大家分享CAD对象捕捉开启捕捉不到交点的原因以及解决办法，一起来看看吧！

CAD无法捕捉交点的原因：CAD对象捕捉模式中未选择【交点】。

CAD无法捕捉交点的解决办法：

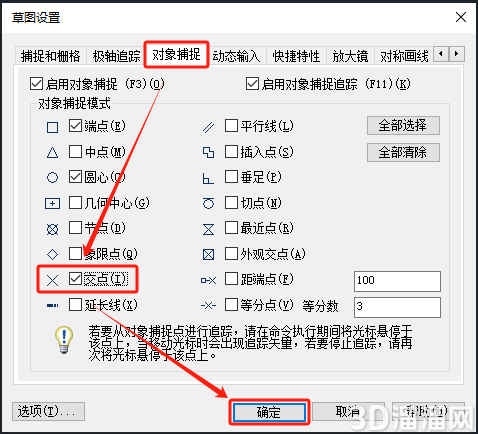

1、在CAD中打开图纸文件后，调用命令SETTINGS，打开【草图设置】对话框。

2、在【草图设置】对话框中，点击切换至【对象捕捉】选项卡，在【对象捕捉模式】组中勾选【交点】。

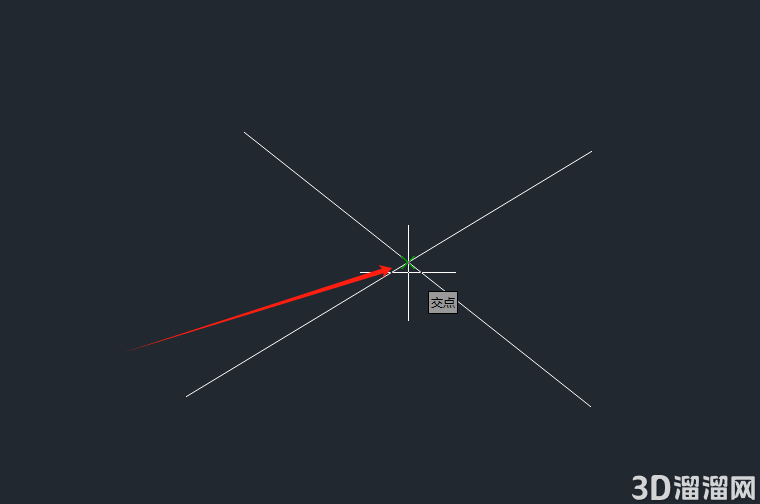

3、设置完成后，点击【确定】按钮。此时，再进行绘图的话便可以轻松捕捉到交点。如下图所示：

以上就是关于CAD软件中对象捕捉开启捕捉不到交点的原因以及解决办法的分享。希望能够帮助大家更好地使用CAD软件进行绘图操作。同时，在使用CAD时，也要注意保持良好的绘图习惯和操作规范，以避免出现不必要的错误和问题。如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
