CAD中如何计算两点间距离及角度？

在CAD设计过程中，如果想要计算两点之间的距离和角度的话该如何操作呢？这个问题其实很简单，只需要调用CAD测量命令便可解决。本文小溜就来给大家分享一下CAD软件中通过调用CAD测量命令来计算两点间距离及角度的具体操作步骤吧！

CAD测量命令应用实例：

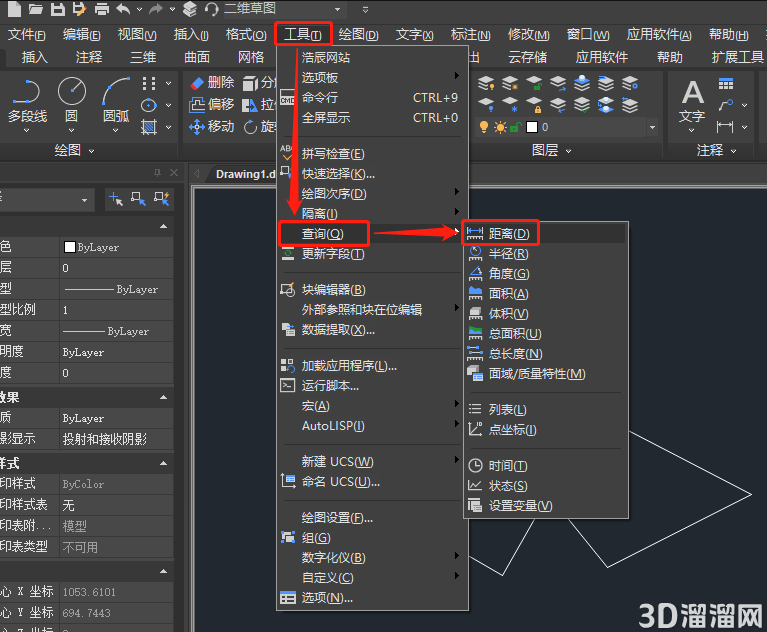

首先启动CAD软件，然后在命令行输入CAD测量命令：DIST（快捷键：DI），或者是在菜单栏中依次点击【工具】—【查询】—【距离】。如下图所示：

执行命令后根据命令行提示在图纸中指定需要测量的两点（选择多个点后，用户可以连续拾取多个点进行距离查询，查询显示的结果为距离的总和）。

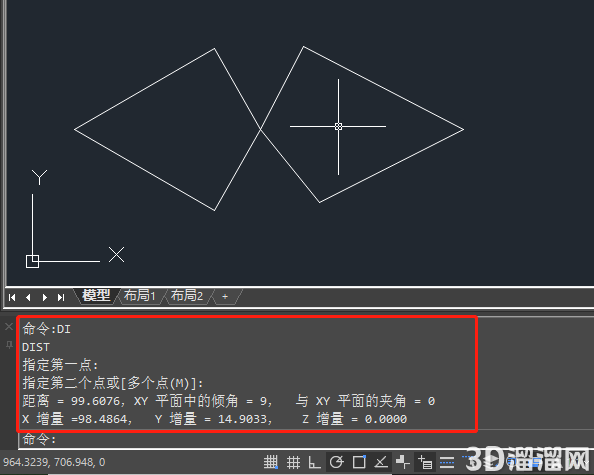

指定起点和终点之后，命令行便会显示计算结果：距离=测量值，XY平面中的倾角=测量值，与XY平面的夹角=测量值，X增量=测量值，Y增量=测量值，Z增量=测量值。

在CAD软件中利用CAD测量命令计算两点（A和B）之间的距离, 在XY平面的角度, 与 XY平面的夹角, 以及两点间X的增量，Y的增量与Z的增量。大家在以后的CAD绘图工作中，如需计算两点之间的距离和角度时可以直接调用CAD测量命令，非常的方便快捷键。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
