怎么解决CAD不同比例视口的线型比例不同？

AutoCAD2018在默认状态下就对布局空间的线型进行了处理，无论虚线是画在图纸空间，还是在不同比例的视口内，同样比例相同线型的单元长度是相同的

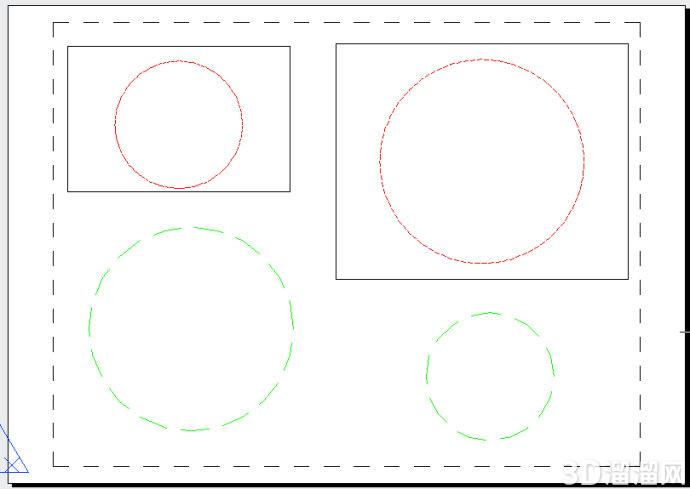

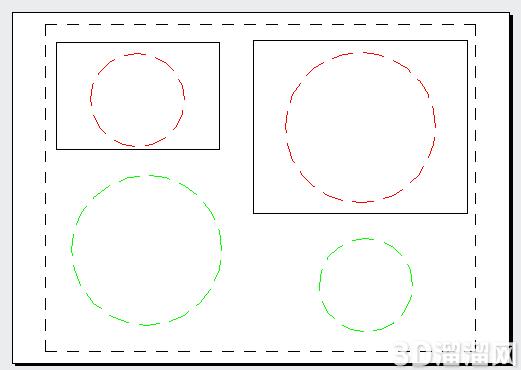

上图中两个红色的圆是同一个圆在两个比例不同视口中的效果，绿色的是画在图纸空间的圆，通过与绿色圆的对比，我们可以看到不同比例视口中的线型单元也是一样的。 如果我们在布局空间发现相同比例的相同线型效果不同，又或者我们希望线型在不同比例视口变得不一样，我们应该怎么办呢? 不同视口线型比例不一致有两种可能性，一是修改了控制线型比例的变量，一种是更改了视口比例后没有刷新显示。  AutoCAD2018中文版提供了一个系统变量：PSLTSCALE，变量名有点长，如果英文还好的话也不难记，就是图纸空间线型比例(Paper space linetype scale)的缩写，其实有一个控制全局线型比例变量：LTSCALE，这个只是在那个变量前加了PS。PSLTSCALE的默认值为1，视口内图形的线型比例会根据视口比例进行计算，与图纸空间线型比例保持一致。如果PSLTSCALE设置为0，视口内图形的线型比例将不考虑视口比例，不同比例视口的线型不一致，如下图所示。

有时PSLTSCALE的设置就是1，但是不同视口中同一图形显示的线型比例就是不一致，这又是为什么呢? 如果我们调整了视口的比例，比如我们新建了一个视口后将比例改成了1:100，视口内图形的线型比例不会自动调整，而必须要双击进入视口输入RE命令后回车，重新生成线型的显示数据，视口内图形的线型比例才会调整过来。如果有好多视口，改了比例后一个个双击进去重生成嫌麻烦，你可以直接输入REGENALL(全部重生成)命令(如果用菜单的话，在“视图”菜单可以找到)，或者保存文件后关闭文件重新打开就可以了。 如果你就是希望相同图形在不同比例视口显示不同线型比例的话，你输入PSLTSCALE，回车，输入0，回车，就可以了。当然所有视口也需要重新生成显示数据，否则你也看不到效果。
