AutoCAD2018创建块的方法

当绘图时需要某个图块，将其调出插入图中即可。从而避免了大量重复的工作，大大提高了绘图效率。

本文以螺栓为例，在AutoCAD2018中简述块的创建过程。

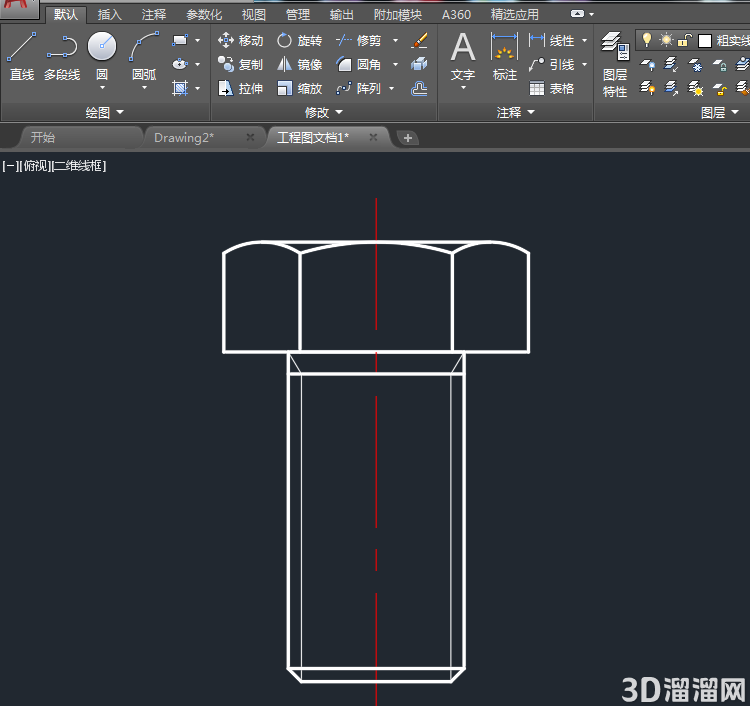

一、绘制螺检图形。

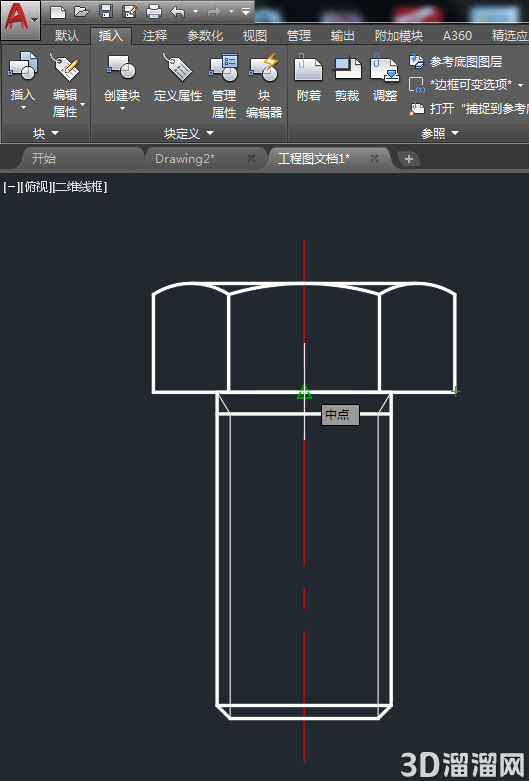

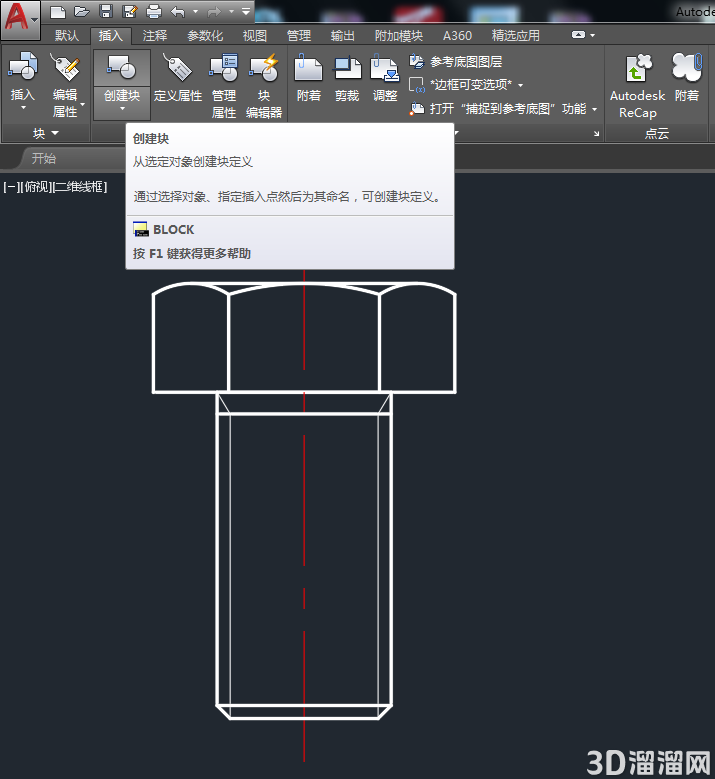

二、选择螺栓，点击“创建块”命令。

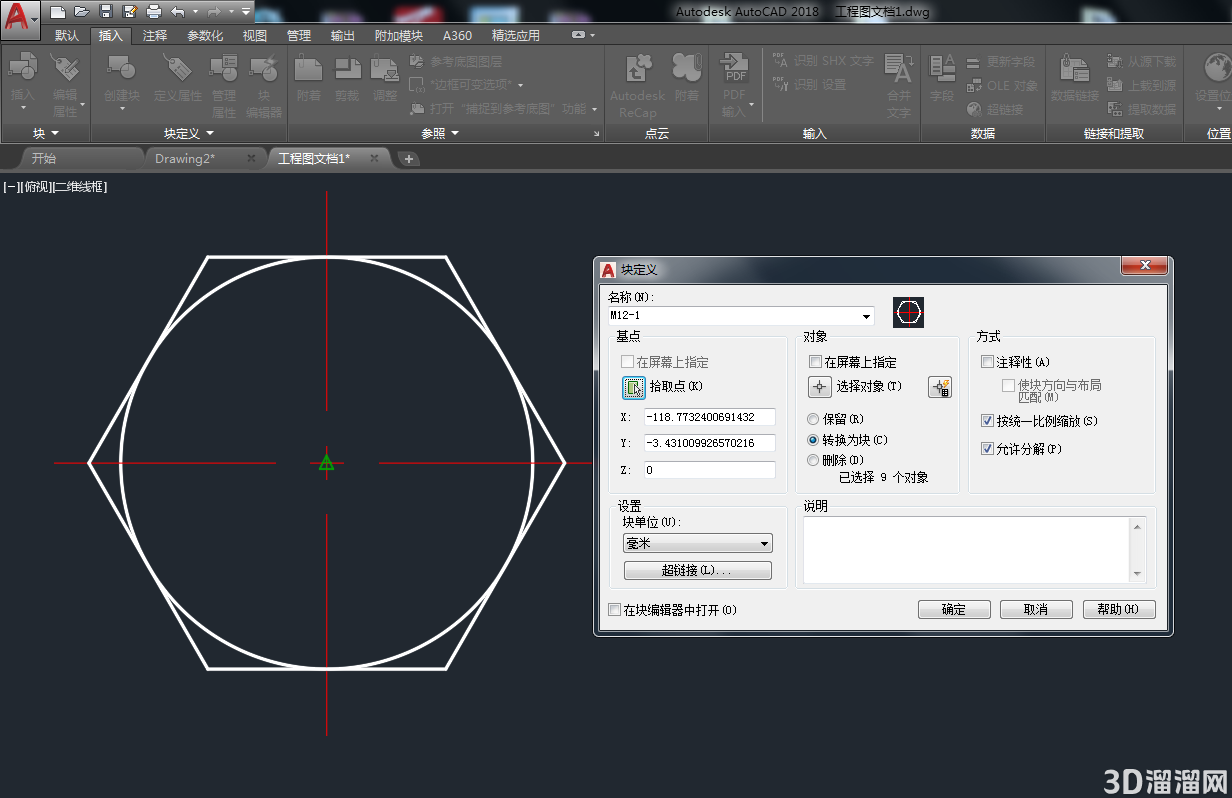

三、弹出创建块的对话框。

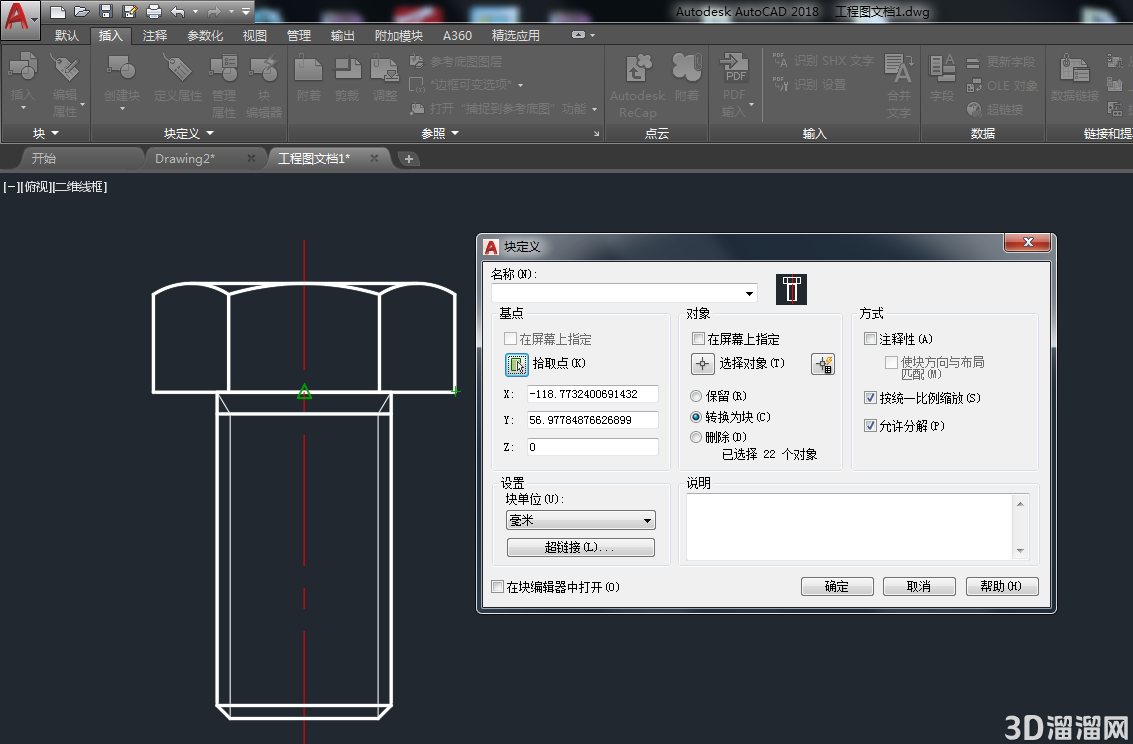

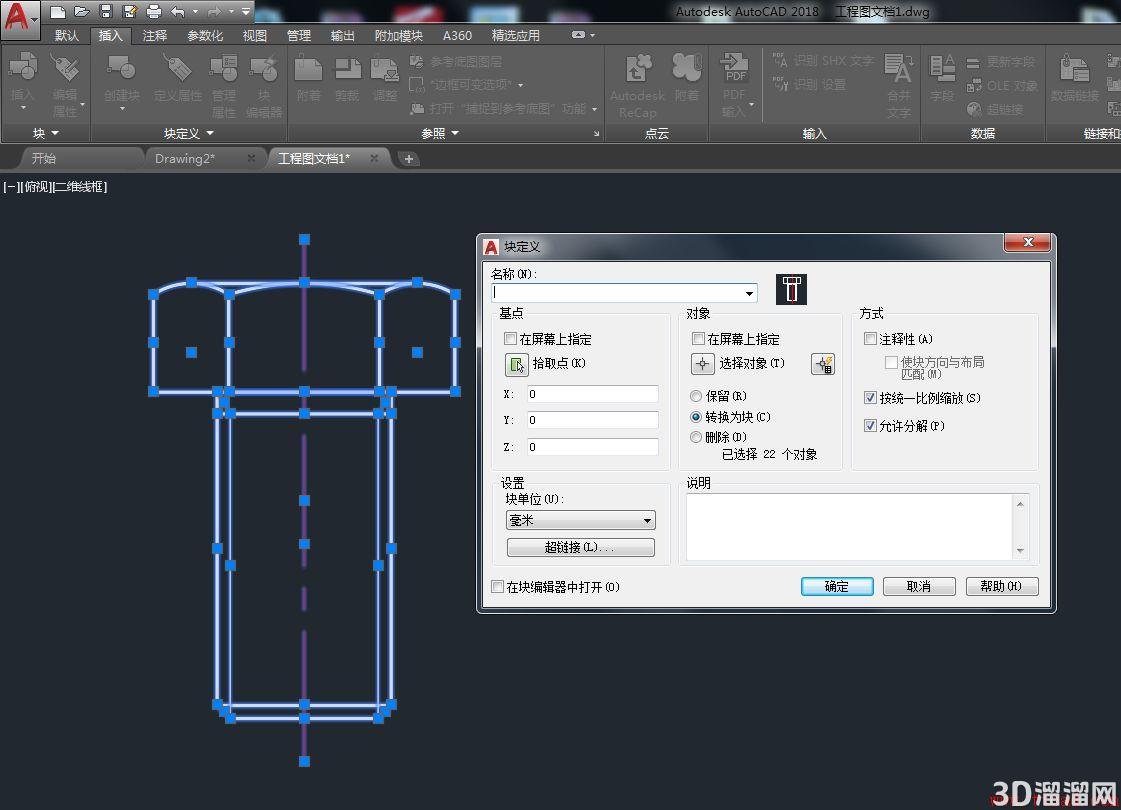

四、拾取点，回车，“块定义”对话框重新弹出。点确定，螺栓块就创建好了。

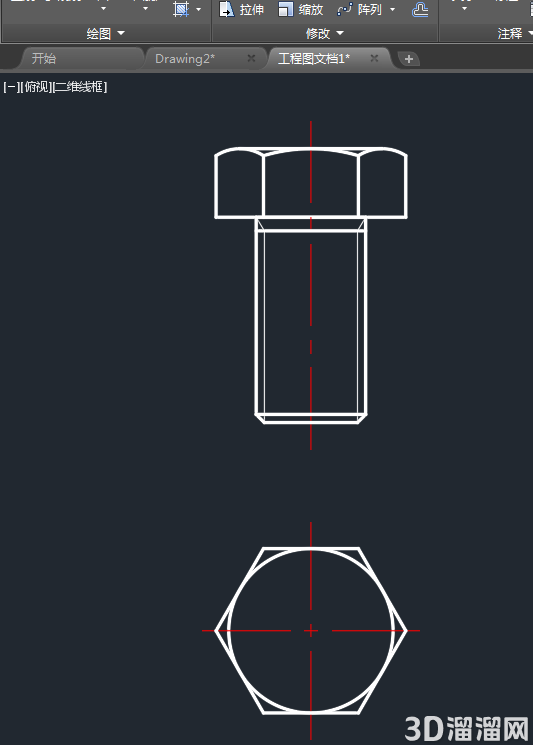

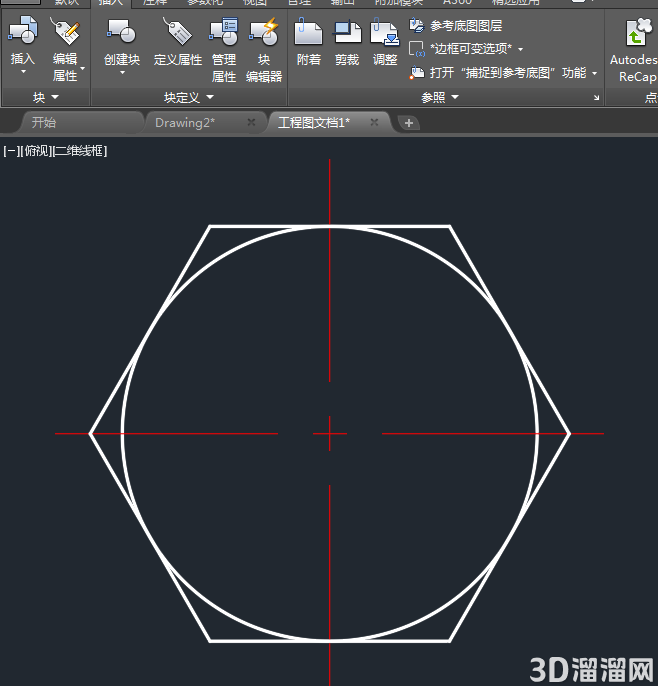

五、同样可创建螺纹俯视图。

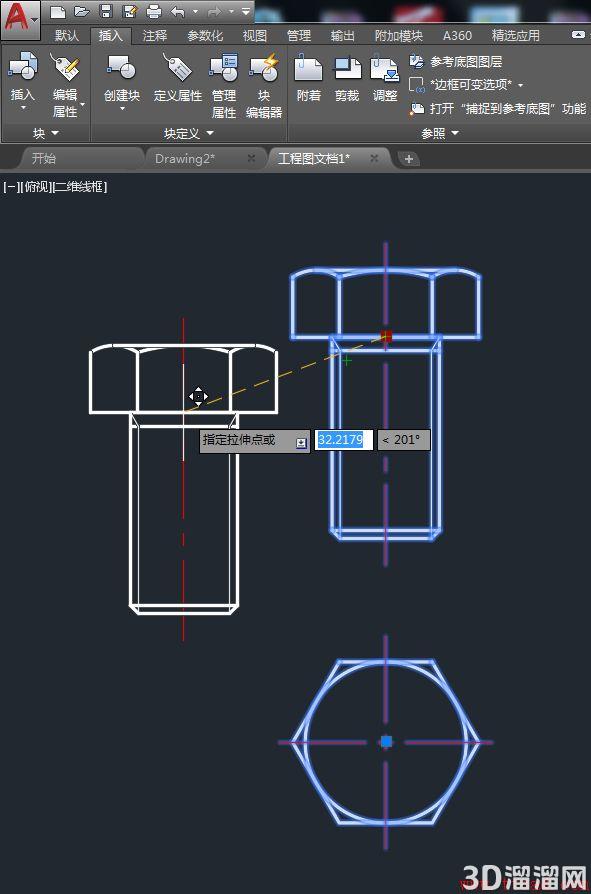

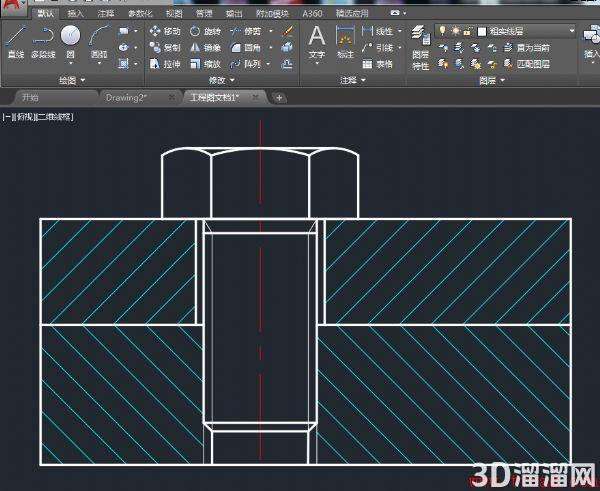

六、块创建好后，就可以很方便的使用了。

在CAD绘图时运用块，有如下两个优点：

1、节省磁盘空间

因为图块是一个整体图形单元，所以每次插入时，AutoCAD只需保存该图块的特征参数（如图块名、插入点坐标、缩放比例、旋转角度等），而不需保存该图块中每一个实体的特征参数（如图层、位置坐标、线型和颜色等）。特别是绘制较复杂的图形时，利用图块可节省大量的磁盘空间。

2、便于图形修改

如果在当前图形中修改或更新一个已定义的图块，AutoCAD将会自动更新插入图中的所有该图块。这一特点对设计图纸的更改起到了十分便利的作用。

关于“AutoCAD2018创建块的方法”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
