CAD如何标注上下偏差？

为了确保零件的装配和使用性能，就需要在图纸上标注相应的公差范围，以指导制造过程中的质量控制。那CAD如何标注上下偏差？接下来，就和小溜一起来了解一下CAD公差标注的方法步骤吧！

CAD公差标注方法步骤：

1、CAD软件

（1）在电脑中启动CAD软件后，打开需要编辑的图纸文件，调用CAD快速标注命令快捷键QDIM，给图形添加标注。

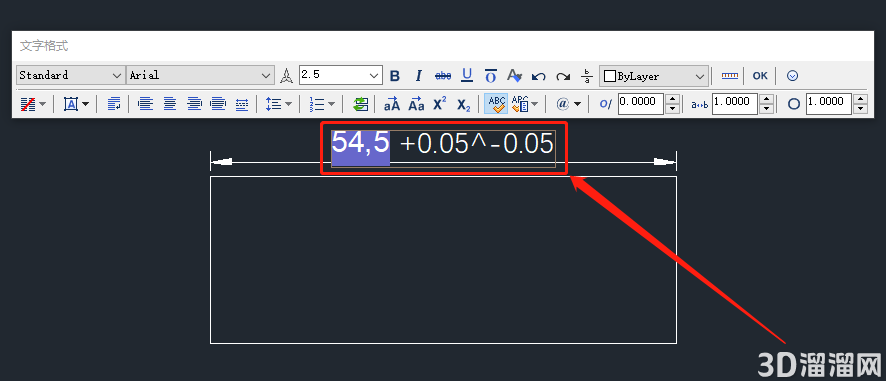

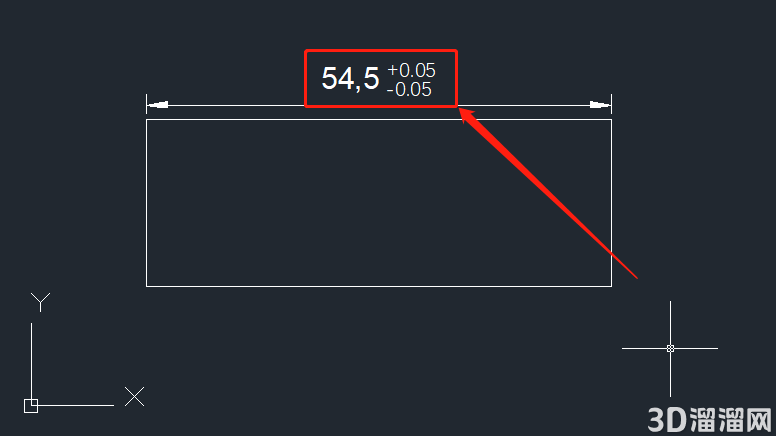

（2）双击添加的标注数字后，如果上下偏差是0.5的话，直接在标注数字后输入：空格+0.05^-0.05即可完成CAD公差标注。如下图所示：

2、CAD机械软件

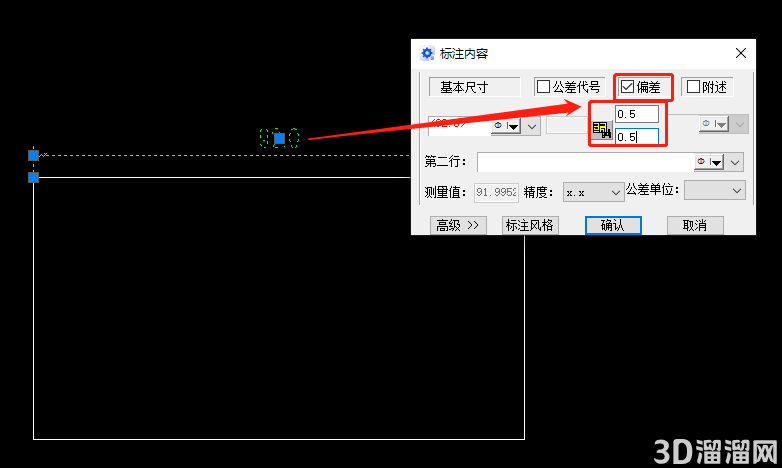

（1）在CAD机械软件中打开图纸后，双击标注数字，在弹出的【标注内容】对话框中勾选【偏差】，输入上下偏差值，如：0.5。

（2）点击【确定】即可完成CAD公差标注。
