CAD画三维长方体步骤

CAD画三维长方体步骤：

CAD软件中可以通过调用BOX命令来创建三维实体长方体。具体操作步骤如下：

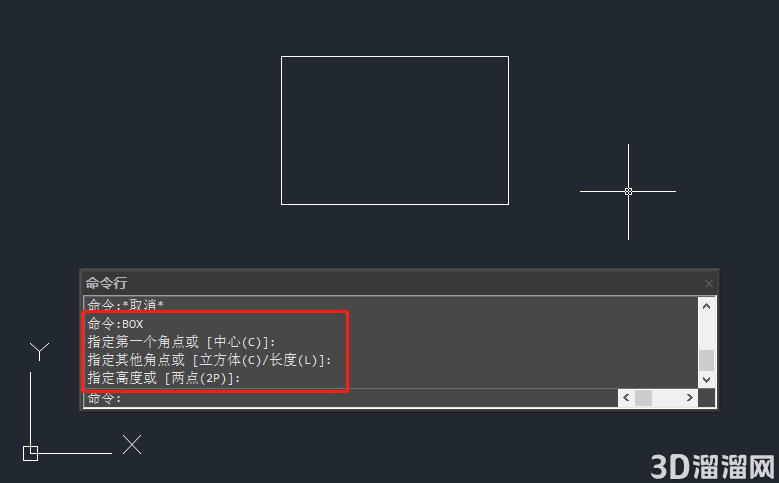

启动CAD，执行BOX命令后，根据系统提示在绘图区域指定第一个角点，指定其他角点，指定高度。

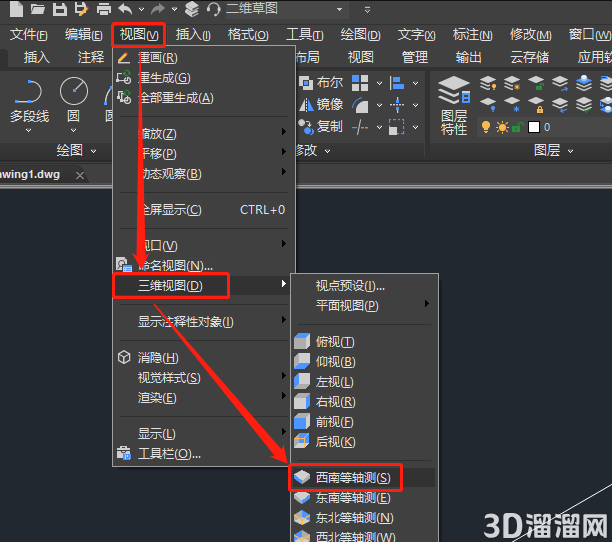

此时有些小伙伴就要问了：这只是一个矩形啊，我们不是要画长方体吗？这确实是个矩形，但他也是长方体的一个面，只需要切换当前视图，即可看出来这是个长方体。点击菜单栏中的【视图】—【三维视图】—【西南等轴测】。如下图所示：

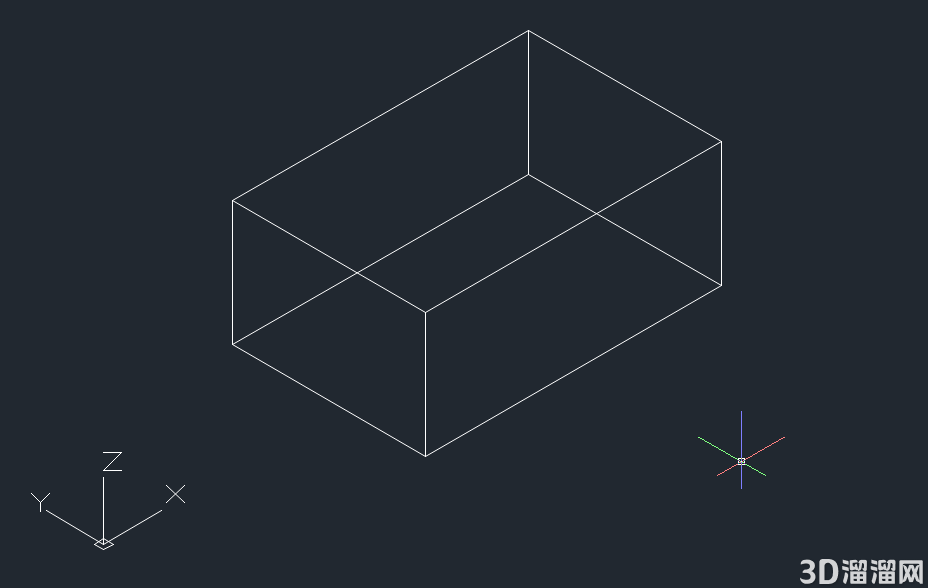

此时再看图纸中刚刚的矩形，便显示为长方体了。如下图所示：

如果在创建长方体时使用了【立方体】或【长度】选项，则还可以在单击以指定长度时指定长方体在XY平面中的旋转角度。

使用指定中心点的长方体可以使用【中心】选项来创建。

好啦，今天给大家分享的“CAD画三维长方体步骤”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
