CAD延伸直线操作步骤：

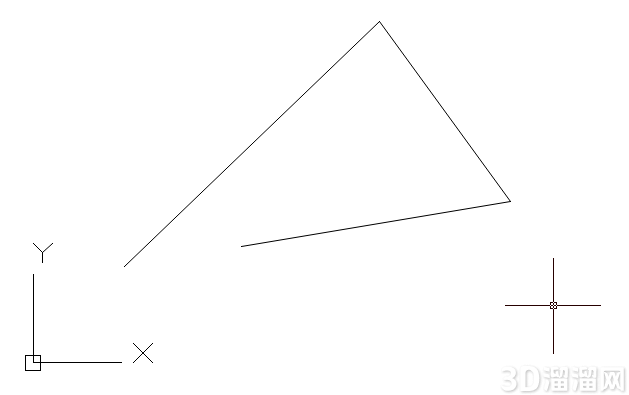

1、启动CAD，打开需要编辑的图纸文件，小溜以下图为例。
2、打开图纸后，调用CAD延伸命令，调用方式有以下三种：

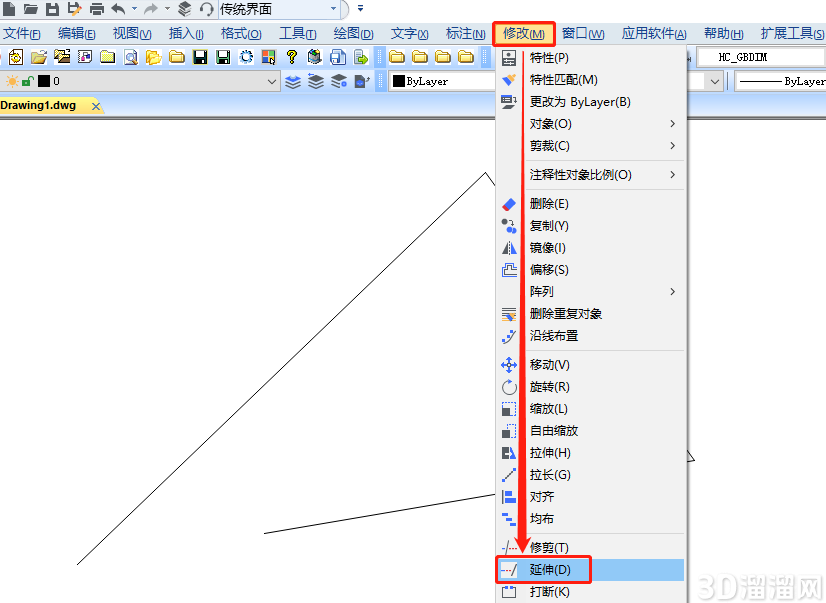

（1）在菜单栏中点击【修改】—【延伸】；如下图所示：

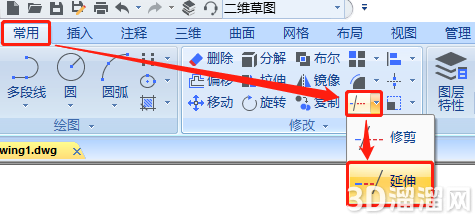

（2）依次点击功能区中的【常用】—【修改】—【延伸】；如下图所示：
（3）直接在命令行输入：EXTEND或EX，点击回车键。

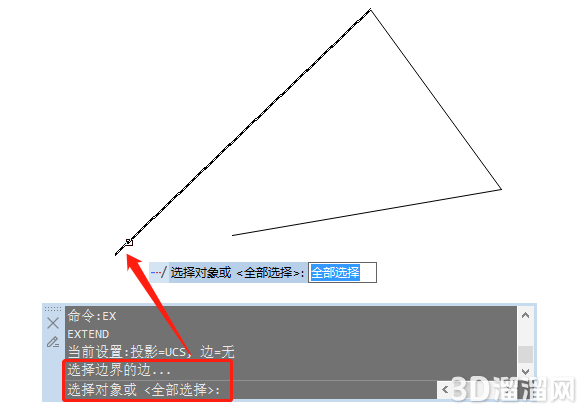

3、根据命令提示在图纸中选择作为延伸边界的边，点击回车键确定。如下图所示：

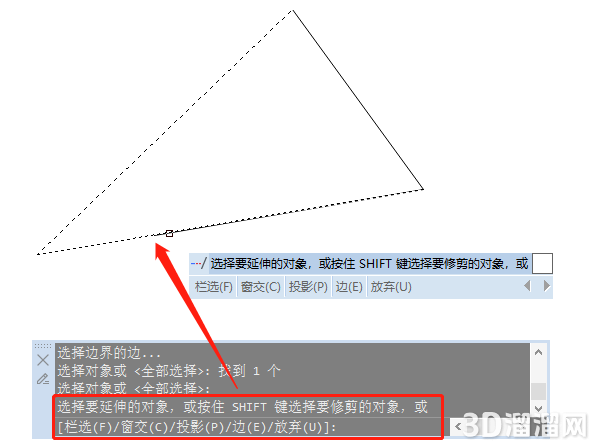

4、接着根据命令提示在图纸中选择要延伸的对象，即可将直线延伸至与另一条线相交。如下图所示：
关于“CAD怎么延伸到与一条线相交”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
