CAD缩放怎么缩放到想要的尺寸？

分类：CAD图纸作者：小溜时间：2024-03-18 14:26:25

导语：有些新手设计师小伙伴在绘图过程中，想要调用CAD缩放命令将某一图形对象缩放到指定尺寸却不知道该如何操作，其实很简单，本节内容小溜以CAD软件为例来给大家分享一下CAD缩放怎么缩放到想要的尺寸，一起来看看吧！

CAD缩放到指定尺寸步骤：

1、调用CAD缩放命令

在电脑中启动CAD后，打开/新建图纸文件，调用CAD缩放命令。

（1）在命令行输入SCALE/SC，点击回车键；

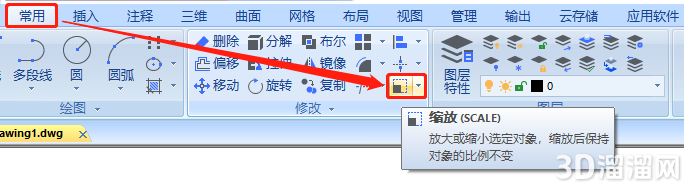

（2）在工具栏中点击缩放工具图标。如下图所示：

CAD缩放怎么缩放到想要的尺寸？

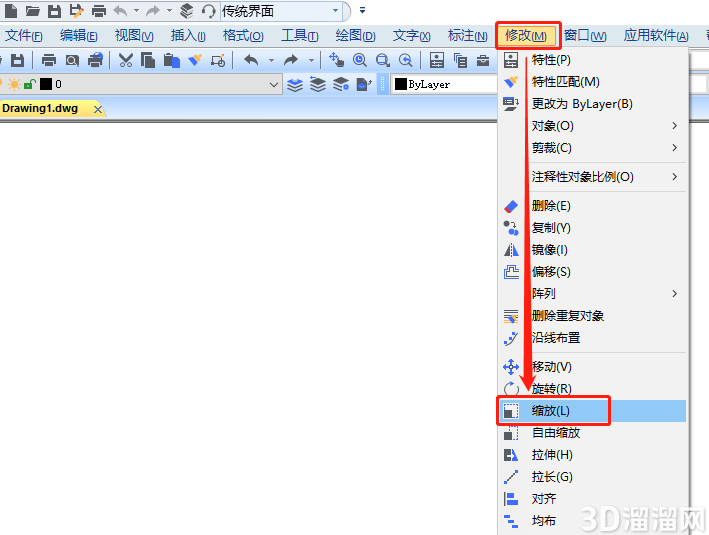

（3）在菜单栏中点击【修改】—【缩放】。如下图他所示：

CAD缩放怎么缩放到想要的尺寸？

2、选择缩放对象

根据命令行提示，在绘图区选择要缩放的图形对象，点击回车键确定。

CAD缩放怎么缩放到想要的尺寸？

3、指定基点

根据命令行提示，在绘图区指定缩放基点。

CAD缩放怎么缩放到想要的尺寸？

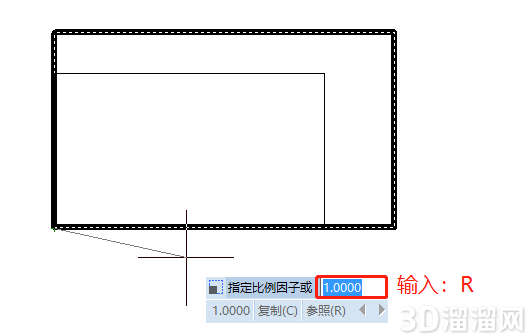

4、输入指令R

根据命令行提示，输入参照指令：R，点击回车键确定。

CAD缩放怎么缩放到想要的尺寸？

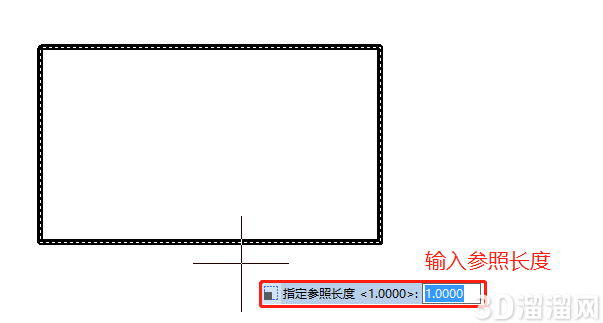

5、输入参照长度

根据命令行提示，输入对象参照长度，点击回车键确定。

CAD缩放怎么缩放到想要的尺寸？

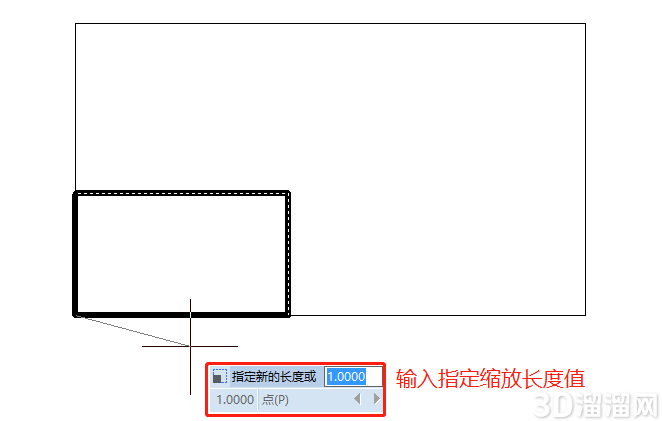

6、指定新的长度值缩放

最后根据命令行提示指定新的长度值，即可将图形对象缩放到想要的尺寸。如下图所示：

CAD缩放怎么缩放到想要的尺寸？

给大家分享的“CAD缩放怎么缩放到想要的尺寸”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
