CAD标注关联取消方法

分类：CAD图纸作者：小溜时间：2024-03-18 11:00:08

导语：CAD标注分为关联的、无关联的和分解的，其中CAD关联标注根据所测量的几何对象的变化而进行调整。当图纸中的几何对象被修改时，不想要标注随着图形变化而自动调整其位置、方向和测量值的话，可以取消关联标注。那么，CAD标注关联怎么取消？本文就和小溜一起来了解一下吧！

CAD软件中可以通过调用DIMDISASSOCIATE命令（快捷键DDA）来取消选定标注的关联。此命令可以过滤选择集，只针对当前空间非锁定图层上包含关联的CAD标注，因此可以一次框选多个标注，框选到其他对象也没有关系，此命令会将所有选中标注的关联取消并会报告过滤出来的标注数量。

取消CAD关联标注方法步骤：

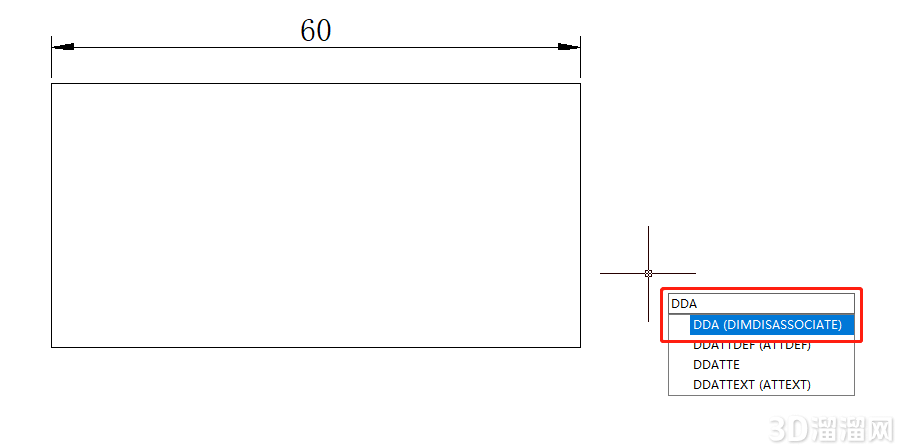

1、启动CAD，打开需要修改的图纸文件，在命令行输入命令快捷键：DDA，点击回车键。

CAD标注关联取消方法

2、执行命令后，根据命令行提示在图纸中选择需要解除关联的标注，点击回车键确定。此时再调整图形对象，标注便不会随之变化了。如下图所示：

CAD标注关联取消方法

给大家分享的“CAD标注关联取消方法”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
